在工程测量与地形图绘制的世界里，全站仪如同测绘工程师的“眼睛”与“手臂”，而南方全站仪以其稳定可靠的性能，成为众多项目的首选。但你是否曾困惑，面对复杂的现场环境，如何快速、精准地完成测站建立与地形测绘？本文将深入剖析南方全站仪测站点建站步骤与南方全站仪测图步骤，为你揭开从仪器架设到数据成图的神秘面纱，带你领略高效、精准测绘的完整艺术。

无论你是初涉测绘的新手，还是希望优化流程的资深技术员，理解并掌握这套流程，意味着你能够将仪器潜能发挥到极致，让每一个数据点都精准落地，每一幅地形图都清晰可靠。接下来，我们将从几个关键维度，层层递进，完整呈现这一核心操作体系。

一、 测前准备与仪器架设

任何精准测量的基石，都始于万无一失的准备。在启动南方全站仪之前，细致的准备工作是避免后续误差的首要环节。这包括对测区环境的勘察、控制点资料的核查、以及仪器与附件的完备性检查。确认电池电量充足，存储卡有足够空间，并准备好必要的记录手簿或草图。

仪器架设是建站的第一步，也是影响全局精度的基础。选择稳固的地面展开三脚架，通过伸缩架腿粗略整平，高度需适应观测者的身高。将全站仪安全地安装到三脚架基座上，随即进行精密对中与整平。先通过光学或激光对中器，使仪器中心与地面测点标志严格对准，这一过程需要耐心与细致，微小的对中偏差在长距离测量中会被显著放大。

完成对中后，利用仪器的圆水准器和电子水准器进行精确整平。调节三个脚螺旋，使气泡严格居中，确保仪器的竖轴与铅垂线方向一致。在强风或松软地基上作业时，需格外注意仪器的稳定性，必要时采取加固措施。一个稳固、水平、对中的测站，是后续所有数据采集工作可靠性的根本保障。

二、 测站点坐标设置与定向

建站的核心在于确定测站点的三维坐标（N, E, Z）并为仪器赋予方向。南方全站仪通常提供多种建站方法，最常用的是“测站点坐标+后视点坐标”法。开机后，进入测量程序菜单，选择“坐标放样”或类似功能，首先输入测站点信息。这包括手动输入测站点的假定或已知坐标，以及精确量取并输入的仪器高（从测点标志到仪器横轴中心的高度）。

接下来是关键的后视定向。在“输入后视点”功能中，输入后视控制点的坐标。随后，将望远镜精确照准架设在后视点上的棱镜中心。这一步骤要求照准精度极高，任何微小的视差都会导致整个测站坐标系旋转，从而影响所有后续测量点的坐标。照准后，仪器会进行计算和确认，至此，仪器内部建立了一个以测站点为原点、以后视方向为基准的测量坐标系。

另一种在控制点不通视情况下常用的方法是“后方交会法”。仪器可架设在未知坐标的P点，通过对两个或更多已知坐标的控制点（如P2, P3）进行观测（测量角度和距离），由仪器自动解算出测站点P的坐标。此法灵活，但需注意控制点与仪器的几何图形强度，夹角最好在30°至120°之间，且边长不宜相差悬殊，以保障计算精度。

三、 检核与误差控制

建站完成后，绝不能立即开始大规模测量，严谨的检核是确保测量成果质量的“安全阀”。最有效的检核方法是测量第三个已知控制点的坐标。将棱镜架设在另一个已知坐标点上，用刚建好的测站对其进行坐标测量，将测得值与已知值进行比较。平面坐标和高程的差值应在项目允许的误差范围内（通常根据测量等级要求确定）。如果超限，必须从头检查建站流程的每一个环节。

误差来源多样，需系统防控。仪器本身的误差如加常数、乘常数可通过定期检定校正来控制。操作误差尤为关键：对中误差、整平误差、目标偏心误差（棱镜杆倾斜或气泡不居中）、照准误差等，需要通过规范操作和多次复核来最小化。例如，瞄准时应消除视差，尽量瞄准棱镜中心同一位置；量取仪器高和棱镜高时要精确到毫米。

环境因素也不容忽视。温度变化会引起仪器机械结构微变；大气折光影响光线传播，尤其在长距离测量时；强光、雾气会影响照准精度。应选择气象条件稳定的时段作业，避免仪器暴晒，并对长边测量进行必要的气象改正。时刻保持对误差源的警惕，是测量人专业素养的体现。

四、 野外数据采集与草图绘制

当测站通过检核，即可展开高效的数据采集，即“测图”的野外作业阶段。此阶段通常采用“草图测记法”协同作业。一名观测员操作全站仪，另一名跑尺员移动棱镜至各地形特征点（碎部点），如房角、道路边界、坡度变化点等。观测员在仪器中为每个点编号并测量，数据（点号、坐标、高程）自动存入仪器内存或存储卡。

与此绘图员（或由跑尺员兼任）在预先准备好的测区草图相应位置上，同步记录点号，并勾勒地物地貌的大致形状和属性注记。例如，在点号“125”旁标注“房角”，在点号“126-130”间连线并标注“道路边线”。草图的清晰、准确至关重要，它是内业成图时连接离散数据点、还原实地形态的唯一依据。

采集过程中需注意：棱镜高若发生变化（如从地面点转到屋顶角），必须及时在仪器中修改棱镜高参数，否则高程数据将出现错误。对于圆形地物，至少采集三个点；对于规则建筑，采集关键拐角点。跑尺员与观测员、绘图员之间需保持通畅沟通，定期核对点号，防止记错、测漏。高效、有序的配合是提升野外作业速度的关键。

五、 数据处理与地形图生成

外业采集的原始数据，需经过传输和处理才能转化为规范的地形图。将全站仪中的数据文件通过数据线或蓝牙传输至计算机。南方仪器常配有专用传输软件，或兼容CASS、AutoCAD等成图软件的数据接口。传输前，需确保仪器与电脑的通讯参数（如波特率、数据位、校验位）设置一致。

数据导入成图软件（如南方CASS）后，根据外业草图，将离散的坐标点连接成地物轮廓线，赋予相应的地物编码和属性。软件提供了丰富的图式符号库，可以将代表房屋、道路、水系、植被等的符号快速绘制到相应位置。等高线则通过离散的高程点，采用三角网法或格网法自动生成，再辅以人工修饰，使其符合实际地貌。

最后阶段是图形编辑与整饰。检查地物有无遗漏、关系是否合理，等高线是否平滑、有无穿越地物。添加图廓、比例尺、坐标系、测量员、日期等必要信息。一幅标准、美观的数字地形图就此诞生。它不仅是测绘工作的最终成果，更是后续规划设计、工程施工、国土管理不可或缺的基础资料。

六、 精度提升与特殊应用

追求更高精度是测绘工作的永恒主题。在测图过程中，可采用一些进阶技巧。例如，对于重要地物或较长边，进行多次测量取平均值以削弱偶然误差。在通视困难区域，合理布设图根导线点，发展测站，确保所有碎部点都能被有效观测。使用对中杆棱镜时，务必保证圆气泡严格居中，减少目标偏心误差。

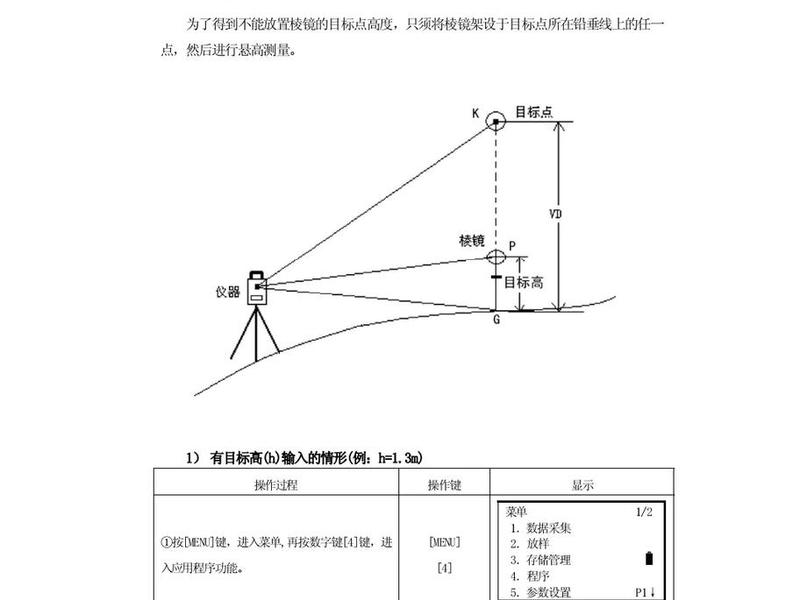

南方全站仪内置的丰富测量程序，能为测图提供更多便利。“对边测量”功能可直接获取两点间的平距、高差和斜距，无需设置测站，适用于不便安置仪器的距离量测。“悬高测量”则能轻松测量如高压线、桥梁底面等无法直接安置棱镜的目标高度。灵活运用这些功能，可以解决许多特殊测量难题。

随着技术发展，将南方全站仪与GNSS接收机、无人机等设备结合，形成空地一体的测绘系统，已成为提升大面积测图效率和精度的趋势。全站仪在通视良好的细节补测、隐蔽区域测量中，依然发挥着不可替代的高精度优势。
