在建筑工程、道路施工、地形测绘的广阔舞台上，一台精密的仪器如同探索未知的眼睛，它能将抽象的坐标转化为现实中的精准点位，将设计蓝图毫厘不差地铺展在大地之上。这双“眼睛”，便是全站仪。而作为国产测量仪器领域的骄傲，南方全站仪以其卓越的性能与可靠的精度，成为了无数测绘工程师和施工人员手中的利器。无论是百米高楼的位置放样，还是蜿蜒隧道的贯通测量，距离测量的准确性都是所有工作的基石。本文将带你深入探索南方全站仪测量距离的完整世界，从开机准备到精准读数，从原理揭秘到实战技巧，为你呈现一份详尽的操作蓝图与思维地图。

一、 测前准备：奠定精准测量的基石

任何精密的测量都始于周全的准备。使用南方全站仪进行距离测量前，一系列细致入微的准备工作至关重要，这直接决定了后续数据的可靠性。

是仪器的安置与对中整平。选择一个稳固的测站点，张开三脚架并大致调平，高度适宜。将南方全站仪小心地安装到三脚架上，旋紧中心螺旋。通过光学对点器或激光对点器，使仪器的中心精确对准地面上的测站点标志。随后，利用脚螺旋和管水准器进行精确整平，使仪器处于绝对水平状态。这个过程需要耐心与细心，因为任何微小的倾斜都将在远距离测量中被放大，导致误差。

进行必要的参数设置。开机后，进入仪器设置菜单。关键一步是输入正确的棱镜常数。棱镜常数是棱镜本身对光路的一个固定改正值，不同型号的棱镜该值不同，必须与实际使用的棱镜匹配，否则所有测距结果都会存在一个系统性偏差。接着，输入当前的气温和气压值。光波在大气中的传播速度受温度、气压影响，南方全站仪内置的气象改正模型会根据这些参数自动计算并修正测距结果，这对于高精度长距离测量尤为关键。

别忘了量取并输入仪器高和棱镜高。仪器高是指测站点标志中心到全站仪横轴中心的垂直距离，棱镜高则是目标点标志中心到棱镜中心的垂直距离。在坐标测量和计算高差时，这两个数据必不可少。完成这些步骤，就像为一次远航校准了罗盘和六分仪，为接下来的精准“射击”做好了全部准备。

二、 核心操作：距离测量模式全解析

准备工作就绪后，便可进入核心的距离测量环节。南方全站仪通常提供多种测量模式以适应不同场景。

最基本的操作是单次精测距离。在仪器主界面或按相应键进入距离测量模式，照准目标棱镜的中心。确保十字丝严格对准，然后按下测量键。仪器会发射调制激光，经棱镜反射后接收，经过内部计算，屏幕上会显示出斜距、平距和高差。斜距是仪器到棱镜的直线距离，平距是斜距投影到水平面上的距离，高差是仪器与棱镜之间的高程差。这种模式精度最高，适用于大多数需要精确结果的场合。

当需要对移动目标进行跟踪观测，或是在放样过程中快速确定大致位置时，可以使用跟踪测量模式。在此模式下，测量速度更快，数据更新频繁，虽然显示精度通常会降低至厘米级，但极大地提升了作业效率。对于某些支持无棱镜测量的南方全站仪型号，在特定条件下可以直接对墙壁、岩石等自然表面进行测距，极大方便了地形测量或无法安置棱镜的场合，但需注意其测程和精度会有所限制。

还有一种常用的模式是坐标测量。这不仅仅是测距，而是直接获取目标点的三维坐标。在完成测站设置（输入测站点坐标和后视方向）后，照准未知点上的棱镜进行测量，仪器会直接解算并显示该点的N（北坐标）、E（东坐标）、Z（高程）值。这个过程中，距离测量是内在的核心计算环节。熟练掌握这些模式的切换与应用场景，是高效作业的关键。

三、 进阶应用：程序测量功能的妙用

南方全站仪的强大不仅在于基础测量，更在于其内置的多种测量程序，能智能化解决复杂问题，其中许多功能都深度依赖于精准的距离测量。

对边测量功能堪称“不通视情况下的距离解算神器”。当两点之间由于障碍物无法直接通视和测量时，可以将仪器架设在能同时看到这两点的第三个位置上。进入对边测量程序，分别照准第一个点（A点）和第二个点（B点）进行测量，仪器会自动计算出A、B两点之间的平距、斜距和高差，而无需仪器移动。这对于计算基坑宽度、河流跨度等非常实用。

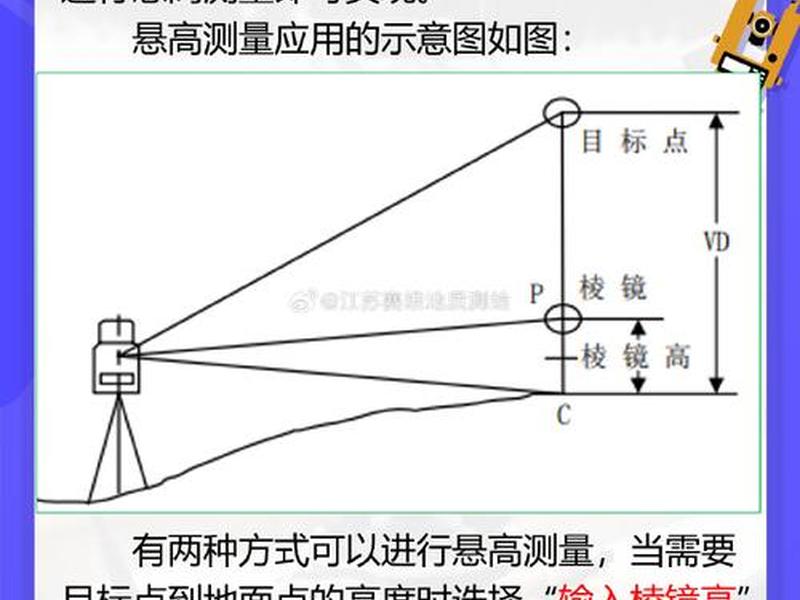

悬高测量程序则专门用于测量无法直接放置棱镜的高度目标，如桥梁净高、电线高度等。测量时，先将棱镜安置在目标正下方的地面点，测量仪器到棱镜的距离，然后照准高处目标点，仪器即可利用三角函数关系，自动计算出目标点距离地面的垂直高度。这个功能巧妙地将倾斜距离测量与角度观测结合，解决了高空测量的难题。

还有面积测量、后方交会等程序。后方交会允许仪器在未知坐标的点上设站，通过测量两个以上已知点的方向和距离，反向解算出测站点自身的坐标，这在不便直接在已知点架设仪器时提供了极大的灵活性。所有这些高级功能，其底层逻辑都离不开快速、准确的距离测量作为数据支撑。

四、 精度保障：揭秘误差来源与对策

追求毫米级的精度，就必须了解并掌控影响测距精度的“隐形之手”。南方全站仪的测距精度通常标示为±(a + b×D) mm的形式，其中a是固定误差，b是与距离D（公里）成比例的比例误差系数。

仪器本身的误差是首要因素。包括加常数误差（与距离无关的系统误差）、乘常数误差（与距离成比例的误差）以及轴系误差（如视准轴误差、横轴误差等）。这些需要通过定期的仪器检定和校准来修正。补偿器的精度也至关重要，它能在仪器微小倾斜时对角度的自动补偿，间接保障了距离（特别是高差）计算的准确性。

外界环境的影响不容小觑。大气温度、气压的变化会改变空气折射率，从而影响光速，这就是为什么测距前必须输入实时气象参数进行改正。强烈的日照导致仪器不均匀受热、地面震动、空气湍流（如热浪）等，都会导致成像抖动和光路波动，引入随机误差。高精度测量应选择气象条件稳定、通视良好的时段进行。

人的操作同样是关键一环。对中误差、整平误差、目标照准误差（特别是远距离时十字丝对准棱镜中心的偏差）都会直接影响成果。棱镜常数设置错误、仪器高/棱镜高量取错误，则会导致直接的系统性偏差。养成良好的操作习惯，严格执行检核步骤，是保证精度的最后一道，也是最有效的防线。

五、 实战演练：坐标放样中的距离掌控

坐标放样是将设计图纸上的点精准标定到实地上的过程，是距离测量技术的集大成应用。其核心思想就是通过测量和调整，使待放样点的实测坐标与设计坐标一致。

首先进行测站设置。在已知坐标的测站点上安置好仪器，输入该点坐标（N, E, Z）和仪器高。然后进行后视定向：输入另一个已知坐标点的数据，照准该点上的棱镜并确认。至此，仪器就建立了一个与设计图纸一致的坐标系。

接着，进入放样程序，输入待放样点的设计坐标。仪器会立即计算出从测站点到该设计点的理论水平角和平距。转动仪器望远镜，使显示的水平角差值为零，此时望远镜指示的方向就是正确的方向。在此方向上，司镜员手持棱镜移动，观测员指挥其前后移动，同时进行距离测量。屏幕上会实时显示棱镜当前位置与设计位置的距离差值dHD。

当dHD显示为正值时，表示棱镜需要向靠近仪器的方向移动；为负值时，则需向远离仪器的方向移动。通过反复测量和调整，直到dHD趋近于零，此时棱镜中心所在的位置，就是设计点在地面上的精确位置，打桩标记即可。这个过程完美体现了全站仪如何将角度和距离测量融为一体，实现对空间点的绝对控制。

六、 保养与排障：守护测量利器

精密的仪器需要细致的呵护。日常使用中，应避免南方全站仪受到剧烈冲击或震动。运输时务必将其放入专用的仪器箱内。雨天作业需使用防雨伞，防止水滴进入镜头或键盘。清洁光学部件时，应使用专用的镜头纸和吹气球，切忌用手直接触摸或使用普通布料擦拭。

当遇到测距不准的问题时，可按照逻辑顺序排查。检查最基础的设置：棱镜常数是否正确？气温气压值是否已更新并输入？仪器高和棱镜高是否输入无误？检查仪器本身状态：i角（视准轴误差）和2C值（横轴误差）是否在限差内？这需要通过专门的检验校正来确认。

如果测距结果存在固定偏差，可能是加常数需要校正；如果误差随距离增大而增大，则可能与乘常数有关。若测量时出现“信号弱”、频繁“丢点”或错误代码（如E33），可能是目标太远、通视条件太差、棱镜不对准，或是仪器测距部件存在故障。对于复杂的仪器常数调整和硬件故障，建议联系南方测绘的官方售后服务或专业维修机构进行处理，切勿自行拆卸。
