在工程建设与安全监测的宏大舞台上，每一毫米的位移都可能预示着结构的低语与命运的转折。如何精准捕捉这些肉眼难辨的“动态密码”？全站仪移站测量技术，正是现代工程测量领域解开这一谜题的关键钥匙。它不仅仅是简单的仪器搬动，而是一套融合几何原理、精密操作与智能分析的完整科学体系，旨在通过连续的、多测站的观测，实现对目标点三维空间位移变化的动态追踪与精确量化。本文将深入这一技术的核心，为您层层剥开全站仪测量位移的神秘面纱。

移站测量的核心原理与战略价值

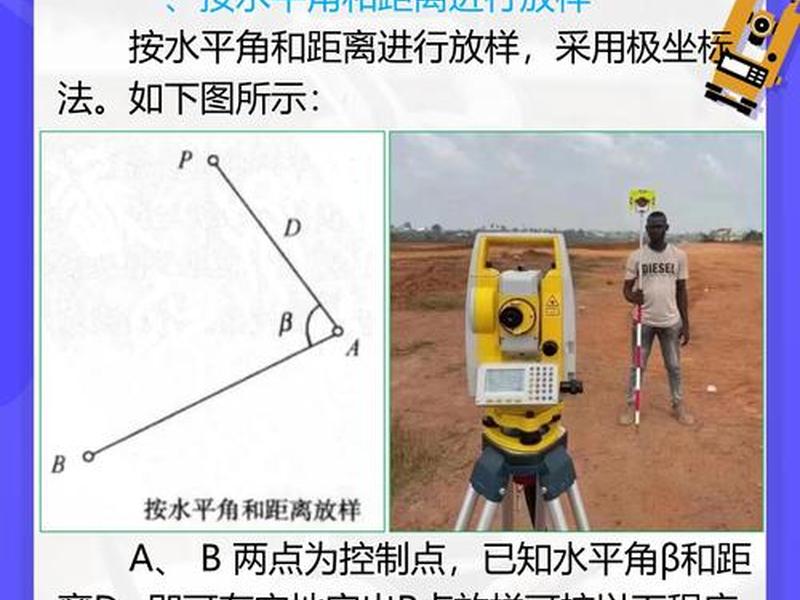

全站仪移站测量位移，其灵魂在于相对坐标系的建立与传递。其基本原理是三角几何定位。单站测量时，全站仪通过测量目标点的水平角、垂直角和斜距，结合已知的测站点坐标与方位，即可解算出目标点的三维绝对坐标。而移站测量，则是将这一过程在时间序列和空间网络上重复与延伸。

当需要对同一区域或同一批目标点进行长期、周期性观测以分析其位移时，固定在一个测站往往受限于通视条件、测量范围或精度要求。就需要规划多个测站，构成一个测量网络。每一次移站，都意味着一次坐标系统的转换与统一。通过高精度的控制点或上一测站的已知点进行设站与定向，确保所有测站在同一个整体坐标系下工作，从而使得不同时间、不同位置观测得到的同一点坐标具有可比性。其差值，即包含了目标点真实的位移信息，也隐含了测量误差。移站测量的精髓，不仅在于“测”，更在于“控”——通过严密的控制网测量与平差处理，将误差分离，萃取真实的位移信号。

这项技术的战略价值无可替代。在大型土木工程如桥梁健康监测、大坝变形分析、基坑支护安全监控中，结构物的位移往往是缓慢而持续的。全站仪移站测量能够构建一个覆盖关键部位的监测网，实现从整体到局部、从表面到深层的全方位位移感知。它如同为工程结构安装了一套“神经感知系统”，将无形的力学响应转化为可量化的数据流，为评估结构安全状态、预警潜在风险、指导施工与维护提供了最直接、最可靠的决策依据。

精密布网：位移监测的“棋盘”谋略

成功的移站测量始于深思熟虑的控制网与监测网设计。这好比下一盘棋，每一个测站（控制点）和监测点的布局都关乎全局胜负。需要根据监测对象的形状、大小、重点关切区域以及现场通视条件，进行控制网的优化设计。控制点应选在稳定可靠、不易受施工或环境扰动影响的位置，通常构成闭合或附合导线网，以保证足够的几何强度和检核条件。

监测点（目标点）的布设则更具艺术性，需直接“贴附”于可能发生位移的关键部位，如建筑角点、桥梁支座、隧道拱顶、裂缝两侧等。这些点上通常需要安装专用的反射棱镜作为合作目标，确保全站仪能够远距离、高精度地锁定并测量。布点方案需具有代表性，能敏感反映整体变形趋势，同时兼顾经济性与可操作性。一个优秀的布网方案，能在满足精度要求的前提下，用最少的测站和监测点获取最全面的位移信息，是平衡成本与效益的智慧体现。

网型设计还需考虑后续的数据处理与分析便利。合理的网型有助于发现粗差、提高平差精度，并使位移变化趋势的图形化展示更加直观清晰。在现代自动化监测系统中，这一“棋盘”更是通过软件进行了数字化建模，实现了从物理布点到数据流管理的无缝衔接。

无缝衔接：移站过程中的关键技术操作

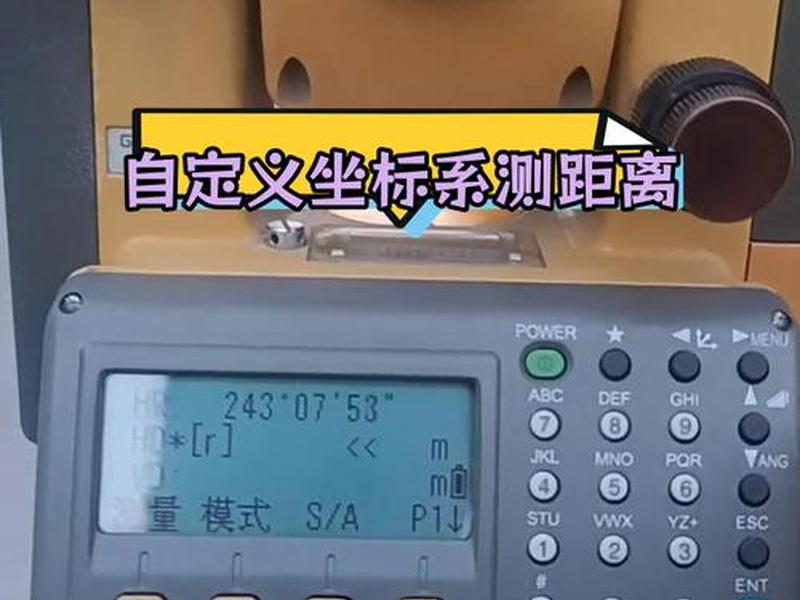

从一个测站转移到另一个测站，绝非简单的物理搬运，而是一系列标准化、精细化操作的连贯执行，目的是保证测量基准的连续与统一。设站与定向是移站后首个也是至关重要的环节。在新的测站上，需要对全站仪进行严格的对中、整平。对中误差和整平误差会直接传递到后续所有观测值中，因此必须使用精密光学对中器或激光对中器，确保仪器中心与地面标志点中心严格重合，并使用高灵敏度水准管或电子气泡进行精确整平。

接下来是后视定向。这是统一坐标系的核心步骤。仪器需要照准一个或多个已知坐标的控制点（后视点），输入其坐标或已知方位角。通过这一过程，全站仪内部计算出测站点的精确坐标（如果未知）并确定零方向。为了提高定向可靠性，常采用“多后视”或“后方交会”的方法。特别是后方交会法，在不已知测站坐标时，通过测量多个已知点的角度和距离，由仪器自动解算出测站点坐标并完成定向，极大地增强了在复杂环境下的设站灵活性。

完成设站定向后，必须进行测量检核。即测量另一个或多个已知控制点的坐标，与已知值进行比较，若差值在允许限差内，则证明设站成功，可以开始正式观测。这个步骤是防止错误传递、保证数据质量的“安全阀”。每一次移站，都必须重复这一严谨的流程，确保整个测量网络的数据处于同一高精度基准之下，位移计算才能建立在坚实可靠的基础之上。

从数据到洞察：误差处理与位移解算

原始观测值只是冰冷的数字，唯有经过严谨的误差处理与数据分析，才能转化为反映结构健康的“体温计”。全站仪测量本身包含多种误差源，如仪器本身的测角误差、测距误差（包括加常数、乘常数误差）、大气折射误差、对中误差、目标偏心误差等。在移站测量中，还额外引入了控制点本身的误差传递以及不同测站间观测条件差异带来的影响。

数据处理的第一步往往是观测值改正。利用仪器检定参数进行乘常数、加常数改正；输入实时测量的温度、气压值进行气象改正，以削弱大气折射对光速的影响。对于高精度监测，甚至需要考虑地球曲率和大气折光的综合模型进行改正。

核心环节在于控制网平差。通过最小二乘法等数学工具，对所有测站观测到的控制点数据进行整体处理，最优估算出各控制点和测站点的坐标，并评估观测值的精度。平差后的控制点坐标构成了位移分析的稳定基准。

最后是位移量的计算与分析。将各期观测得到的监测点坐标，与首期坐标或设计坐标进行比较，其差值即为累积位移量。通过时间序列分析，可以绘制位移-时间曲线、位移速率曲线，直观展示变形发展趋势。更重要的是，需要结合工程实际，设定预警阈值。当位移量或位移速率超过警戒值，系统应立即发出警报，提示工程师进行现场复核并采取应对措施。这一过程，实现了从海量数据到关键决策信息的升华。

智能跃迁：自动化监测系统的革命

传统的人工移站测量周期长、劳动强度大、难以捕捉瞬时变形。而全站仪自动化监测系统的出现，彻底改变了这一局面，实现了位移监测的“无人化、实时化、智能化”飞跃。该系统通常由测量机器人（自动化全站仪）、专用棱镜组、智能供电与通讯单元及远程监控平台构成。

其革命性在于，一套系统固定安装后，即可通过程序控制，自动按照预设的时间间隔和顺序，循环照准所有监测点上的棱镜进行测量，实现24小时不间断监测。无需人工干预，数据通过无线网络自动上传至云端服务器。系统软件实时进行数据处理、平差计算、位移分析，并生成各种图表和报告。当监测值超过预设阈值时，系统能自动通过短信、邮件等方式向责任人发送警报。

在诸如高铁沿线施工影响监测、大型滑坡体预警、超高层建筑风致振动分析等场景中，自动化系统展现出了无可比拟的优势。它不仅能完成高频次的密集观测，捕捉静态位移，更能监测动态变形过程，真正实现了对结构物位移行为的全天候“凝视”。这是移站测量思想在技术极限上的一次华丽延伸，将离散的人工观测升级为连续的智能感知网络。

实战淬炼：复杂环境下的应用挑战与应对

理论再完美，也需经得起复杂现场环境的淬炼。在实际工程中，移站测量常面临诸多挑战。通视条件恶劣是首要难题，如施工现场机械林立、植被遮挡、夜间或雾天能见度低等。应对策略包括：优化测站位置，选择制高点；使用免棱镜测距模式（但需注意其精度和适用范围）；或采用夜间专用棱镜和仪器照明系统。

外界干扰因素如温度变化、风振、地面震动等，会影响仪器稳定性和观测精度。为此，需为仪器建造稳固的观测墩，在精密测量中甚至需要恒温观测房。合理安排观测时间，避开强风、高温午间等不利时段。对于动态位移监测，则需要选用采样频率更高的专用设备。

多期数据的一致性保持是长期监测的生命线。要求监测点标志（棱镜）必须稳固、耐久，防止被人为破坏或自然腐蚀；控制点需定期进行复测与稳定性检验。建立严格的数据管理与归档制度，确保每一期数据的可追溯性。面对这些挑战，测量工程师不仅需要扎实的技术，更需要丰富的经验和灵活的现场应变能力，方能在复杂条件下依然提取出可信的位移真相。
