在精密工程的宏大舞台上，全站仪如同一位沉默而睿智的测绘大师，以其集光、机、电于一体的尖端技术，将空间的维度转化为精确的数据。无论是摩天大楼的拔地而起，还是地下隧道的蜿蜒延伸，都离不开它的精准指引。本文不仅将深入剖析全站仪的核心使用教程，更将结合生动案例与实用视频指南，带您揭开这款高科技测量仪器的神秘面纱，助您从新手迅速成长为操作能手。

一、仪器初识与安置校准

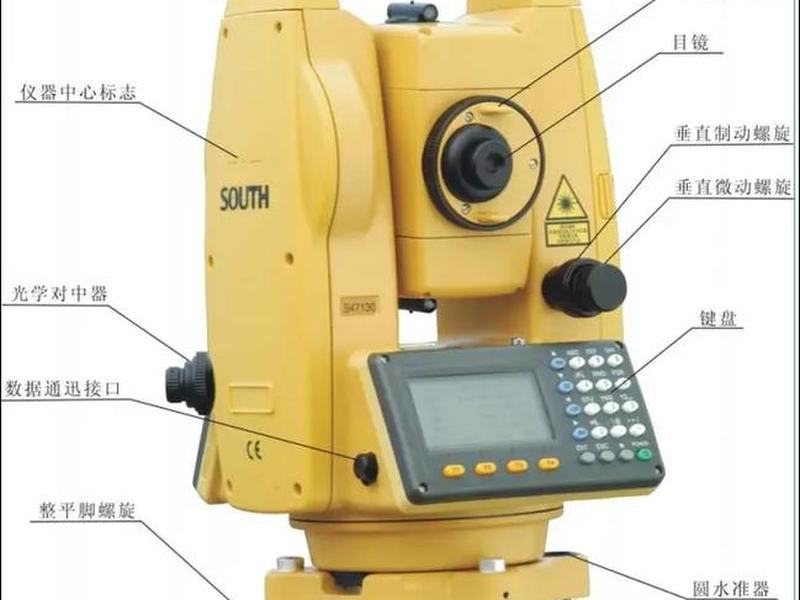

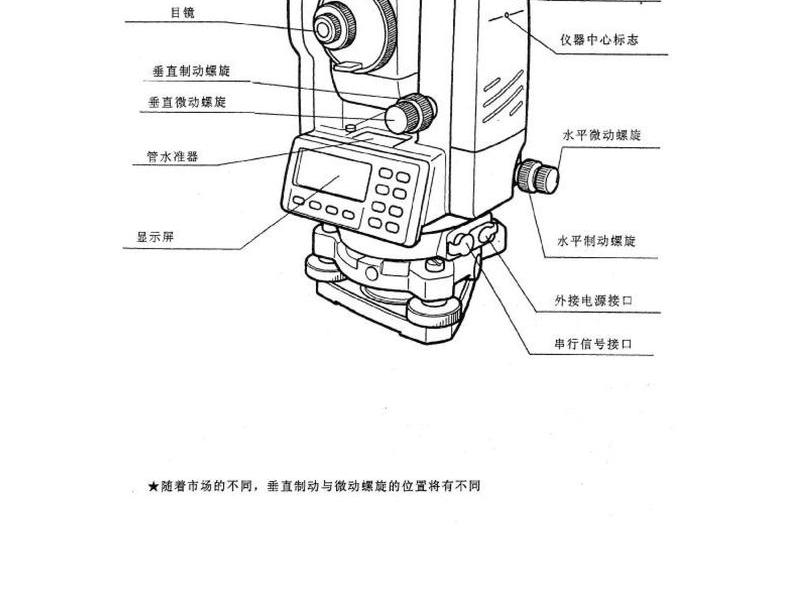

全站仪，全称为全站型电子速测仪，它绝非简单的角度和距离测量工具的叠加。其革命性在于集成化——一次设站，即可同步完成水平角、垂直角、斜距、平距乃至高差的全要素测量，并将数据实时处理显示。理解其构成是掌握使用的第一步：它主要由同轴望远镜、双轴自动补偿系统、智能键盘、数据存储模块及通讯接口等核心部件构成。同轴设计让瞄准与测距光路合一，实现了“一眼望去，数据尽收”的高效。

工欲善其事，必先利其器。仪器的安置与校准是确保一切测量数据精准的基石。安置时，需先将三脚架稳固地架设在测站点上方，高度适中，架头大致水平。然后小心地将全站仪安置于架头，旋紧中心连接螺旋。现代全站仪多配备激光对点器，开启后，可轻微移动仪器基座，使激光点精确对准地面测站点标志，随后利用脚螺旋精确整平圆水准器与长水准管。这个过程看似繁琐，却决定了后续所有测量的坐标系原点是否牢靠。校准则包括对光学对点器、圆水准器、长水准器以及视准轴（2C差）和竖盘指标差（i角）的定期检查与校正，确保仪器自身处于最佳工作状态。

二、核心测量模式实战详解

掌握基本安置后，便可进入激动人心的测量实战。全站仪的核心功能围绕角度、距离和坐标三大测量模式展开。角度测量是最基础的操作：在角度测量模式下，照准第一个目标A，通常将其方向设置为零方向（0°00'00"），然后照准第二个目标B，显示屏上实时显示的水平角读数即为两方向间的夹角。这是导线测量、角度放样的基础。

距离测量则稍显复杂，但遵循步骤便能游刃有余。必须正确输入当前使用的棱镜常数，这是对测距信号在棱镜内光路延迟的修正。输入实时气温和气压值，因为光速受大气环境影响，仪器会根据这些参数自动进行气象改正。完成仪器高和棱镜高的量取与输入后，精确照准棱镜中心，启动测距。仪器会迅速计算出斜距、平距和高差。精测模式用于高精度测量，跟踪模式适用于动态目标或快速放样，粗测模式则用于精度要求不高的快速勘测。

坐标测量是集大成的功能，它将角度和距离测量融为一体，直接输出点的三维坐标（N, E, Z）。操作前，需在仪器中设定测站点的三维坐标以及后视点的坐标（或后视方向的方位角）。仪器会自动计算并设置后视方位。接着，如同距离测量一样设置棱镜常数、气象参数和棱镜高。照准待测点棱镜，启动坐标测量，目标点的空间位置便瞬间呈现在眼前，这是数字化测图和施工放样的核心手段。

三、高级应用与特殊测量功能

除了基本测量，全站仪还内置了许多强大的高级功能，能极大提升复杂工程的作业效率。对边测量便是其中之一。它允许仪器在任意点设站（甚至无需严格对中整平），直接测量两个不可通视或不便立镜点之间的斜距、平距和高差。这项功能在线路工程，特别是公路横断面测量中极具价值，测量人员无需在每一个断面点奔波设站。

悬高测量功能则可以轻松解决无法直接放置棱镜的高度测量难题，例如桥梁净空、高压线高度等。通过测量到棱镜（置于目标点正下方或上方已知点）的距离和角度，仪器内部程序能自动计算出目标点的高度。面积测量、偏心测量、后方交会等功能，都为应对各种复杂现场条件提供了灵活解决方案，展现了全站仪作为智能测量终端的多面手特性。

四、经典工程案例深度剖析

理论结合实践方能融会贯通。在大型商业综合体施工中，全站仪扮演着“空间坐标检察官”的角色。从基坑开挖的边坡监测，到地下室结构柱的精准定位，再到地上楼层轴线与标高的逐层传递，全站仪通过坐标放样功能，确保每一根钢柱、每一面墙体都严格落在设计位置上。案例中，测量团队利用全站仪的跟踪模式进行大面积楼板混凝土浇筑前的标高快速复核，效率是传统水准仪的十倍以上。

在蜿蜒的山岭隧道贯通工程中，全站仪更是功不可没。通过洞内导线测量，将洞外的控制网坐标和高程精确引测至隧道掌子面。施工中，利用全站仪进行隧道断面的超欠挖检测，快速扫描断面点云并与设计断面比对，指导掘进与支护。最终隧道贯通时，横向与纵向的贯通误差均远小于规范限差，这背后是全站仪高精度角度与距离测量的可靠保障。

五、配套视频教程学习指南

静态的文字教程或许抽象，而动态的视频教程则是学习的加速器。优秀的全站仪使用教程视频，通常从开箱验货、部件认知讲起，通过第一视角的镜头，直观展示仪器的每一个按钮功能、菜单结构，消除初学者的陌生感。视频能够清晰演示安置整平、对中的每一个手法细节，比如如何旋转脚螺旋使气泡精确居中，这是文字难以完全传达的肌肉记忆。

进阶视频则会模拟真实工程场景。例如，一个完整的“道路曲线放样”视频，会从数据准备（输入曲线要素）、到现场设站、后视定向、再到利用放样功能逐个寻找并标定中桩、边桩的全过程完整记录。观众可以跟随镜头，看到操作员如何根据仪器提示的偏差（如“向左0.15米，向前0.08米”）移动棱镜，直至找到精确设计点位。这种沉浸式学习，能让复杂流程一目了然。故障排查类视频，如“气泡校正”、“2C误差校准”等，对于仪器维护至关重要。

六、数据管理与维护保养要点

测量是数据采集的过程，高效的数据管理能让成果价值倍增。全站仪内置存储器或存储卡，可以分项目、分日期存储测量数据。关键步骤在于，每日外业结束后，应及时通过数据线或蓝牙将数据导出到电脑，并使用专业成图软件（如CASS、Civil 3D）进行处理，生成数字化图纸。规范的文件命名和备份习惯，能避免数据丢失带来的灾难性后果。

仪器是精密设备，维护保养直接影响其寿命和精度。外业使用时，应避免日晒雨淋，烈日下需打伞保护；转站时，务必先将仪器从三脚架上取下放入箱内再搬运，切忌连同三脚架一起扛在肩上移动。电池管理是关键，尽量使用原装充电器，避免电池产生“记忆效应”，长期不用时应定期充放电。每次使用前检查光学部件是否清洁，对中器激光是否明亮。定期（通常一年）送专业机构进行检定和校准，确保各项指标合格。
