在工程测量的广阔舞台上，全站仪如同一位精准的“空间画家”，而独立坐标系的建立，则是赋予这位画家以自由创作灵魂的关键。想象一下，无需依赖任何已知的国家坐标网，仅凭现场几个特征点，就能构建起一个专属于当前项目的“私人坐标系”，将图纸上的精密设计完美复刻到现实大地。这不仅是一种技术，更是一门融合了智慧与艺术的测量哲学。本文将深入剖析全站仪独立坐标建站的核心原理与实战步骤，带您揭开这项高效、灵活测量技术的神秘面纱。

一、独立坐标系的核心价值与原理

在复杂多变的工程现场，尤其是在新建项目或局部精密施工区域，往往缺乏现成、统一的控制坐标。建立一个独立的坐标系便显得至关重要。独立坐标系，顾名思义，是一个完全根据现场条件和项目需求自定义的平面直角坐标系。它的原点可以任意设定在测区内一个稳固、便于使用的特征点上，其坐标轴方向也通常与建筑物的主轴线或主要施工方向保持一致。

这种做法的优势显而易见。它彻底摆脱了对大地控制网的绝对依赖，极大地提高了测量工作的灵活性与效率。施工人员可以快速“就地取材”，利用现场明显的标志物（如墙角、柱心、道路中线点）作为基准，迅速建立起工作坐标系。通过将原点坐标设为较大的正数（例如X=1000, Y=1000），可以有效避免在整个测区内出现坐标负值，简化了后续的数据计算与点位识别，让测量数据更加直观、不易出错。

从本质上讲，建立独立坐标系就是完成两件事：确定一个“原点”和定义一个“北方向”。原点赋予了所有测点一个相对的“家”，而方向则决定了这个“家”里东西南北的格局。只要这两者被唯一确定，一个完整、可用的独立坐标系便宣告诞生，后续所有的测量、放样工作都将在这个稳固的框架内有序展开。

二、建立独立坐标系的核心步骤

建立一套可靠的全站仪独立坐标系，是一个环环相扣、严谨细致的过程，主要可以分为以下几个关键步骤。

第一步是仪器的架设与整平。 这是所有精密测量的基础。选择一个通视条件良好、稳固安全的地点架设全站仪，确保仪器能够观测到计划作为原点和后视方向的所有目标点。随后进行精确对中与整平，利用仪器的光学对点器或激光对点器，使仪器的中心严格对准地面标志点，并通过调节脚螺旋使圆水准器和长水准管的气泡精确居中。这一步的精度直接决定了整个坐标系建立的基准质量。

第二步是设定坐标系原点。 将全站仪架设点或另一个选定的特征点定义为坐标原点。在仪器的建站或设置菜单中，手动输入该点的坐标。通常，为了便于计算和避免负值，原点坐标会被赋予一组较大的正数，如（5000.000, 5000.000）。这个点将成为整个测量王国里独一无二的“零号”里程碑，所有其他点的位置都将以它为参考进行描述。

第三步是确定坐标轴方向（定向）。 这是赋予坐标系“方向感”的灵魂步骤。转动望远镜，精确照准另一个已知点或选定的方向线（如某建筑物的主轴线）。在仪器中输入该方向线的方位角。最常见的做法是，将这条方向线定义为坐标系的X轴或Y轴方向，并将其方位角设为0度或90度等整数值。例如，将一条南北向的建筑边线设为0度（正北方向），那么与之垂直的东西向边线自然就是90度方向。通过这一操作，仪器内部便建立起了角度测量与坐标计算的数学关系。

三、两种经典建站方法详解

在实际操作中，根据已知条件的不同，主要采用两种方法来实现独立坐标系的建立：角度定向法和后方交会法。

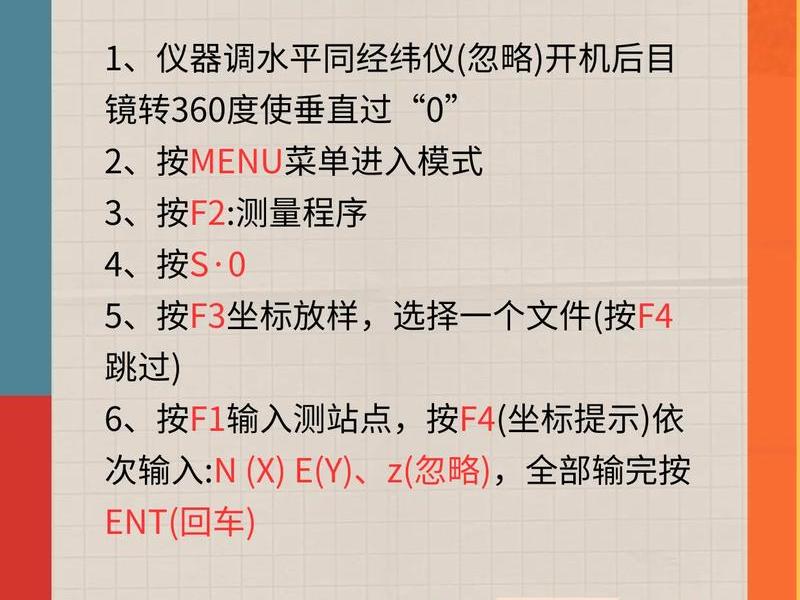

角度定向法是最直接、最传统的方法。它要求测站点（仪器架设点）的坐标已知（通常设为自定义的原点坐标），并且至少知道另一个点的坐标或一条边的方位角。操作时，在全站仪中选择“坐标建站”或类似功能，输入测站点坐标和仪器高，然后照准后视点，输入该点的坐标或直接输入已知的方位角。仪器通过计算测站点与后视点之间的方位关系，自动完成坐标系的建立和定向。这种方法简单快捷，适用于控制点明确、通视良好的场景。

后方交会法则更为灵活和强大，它允许仪器自由架设在未知坐标的点上。操作时，在全站仪中选择“后方交会”功能，仪器会提示测量两个或更多个已知坐标点的角度和距离。通过观测这些已知点，全站仪内置的程序便能反算出仪器自身所在点的精确坐标，并同时完成坐标系的定向。这种方法特别适用于已知点不易到达或仪器架设点选择受限的情况，但它对已知点的图形结构有一定要求，例如几个已知点与仪器点构成的夹角不能太小或太大，以避免解算出现病态，影响精度。

四、操作中的精要细节与误差控制

建立一个可用的坐标系相对容易，但要建立一个高精度的、可靠的坐标系，则必须关注每一个操作细节，并有效控制可能产生的误差。

对中与整平的精度是基石。 必须使用经过检校的光学或激光对中器，在硬实的地面上稳固架设脚架。整平时，应先使圆水准气泡大致居中，再精确调节管水准器。在长距离或高精度测量中，甚至需要在测量过程中定期检查气泡是否偏离。微小的对中误差，在长距离放样时会被成倍放大。

后视定向的准确性是命脉。 照准后视点时，必须使用十字丝中心精确对准棱镜中心或标志点中心。对于长边定向，轻微的照准偏差会导致远端出现巨大的点位误差。定向边应尽可能长，并优先选择清晰、稳固的目标。完成定向后，务必测量第三个已知点进行检核，比对测量坐标与已知坐标的差值，确保建站精度在允许范围内（通常要求平面误差在几毫米内）。

环境与仪器状态的影响不容忽视。 温度变化可能导致仪器构件产生微小形变，大风或振动会影响仪器的稳定性。在精密测量前，应让仪器适应现场温度。要定期对全站仪的加乘常数、视准轴误差等参数进行专业检定和校正，确保仪器本身处于最佳工作状态。一个未经验校的仪器，即使操作再规范，也无法产出可靠的数据。

五、独立坐标系在工程放样中的实战应用

建立好独立坐标系后，其强大的威力便在施工放样中展现得淋漓尽致。放样，即将设计图纸上的点位坐标，在实地标定出来的过程。

操作时，将设计好的待放样点坐标输入全站仪。全站仪会根据已建立的独立坐标系，自动计算出从测站点到该放样点的水平角、竖直角和斜距。测量员根据仪器屏幕的实时引导，指挥持镜员前后左右移动棱镜。当实测数据与理论计算值完全一致时，地面点即为设计的放样点位置，打桩标记即可。

在这个过程中，独立坐标系的优势得到了充分体现。所有设计坐标都基于同一套自定义系统，避免了不同坐标系转换带来的繁琐和潜在错误。对于道路中线放样、建筑物轴线投测、复杂结构构件定位等任务，测量员可以像在自定义的“沙盘”上作业一样得心应手。通过连续追踪测量模式，甚至可以实时监测施工过程中的变形位移，为工程质量和安全提供数据保障。

六、常见问题排解与进阶技巧

即使遵循了规范流程，在实际建站中仍可能遇到各种问题。了解其成因并掌握解决方法，是成为一名熟练测量员的必修课。

问题一：后方交会计算失败或残差过大。 这通常是由于已知点选择不当造成的。应检查已知点是否至少有两个，且与仪器点构成的夹角是否在30度至150度之间（避免接近0度或180度）。已知点本身精度是否可靠，以及测量时照准、读数是否准确。重新选择图形条件良好的已知点组合，往往能解决问题。

问题二：放样点误差系统性偏大。 若多个放样点都出现规律性偏差，首先应怀疑建站有误。立即回到测站点，重新测量后视点或第三个检核点。如果检核通过，则可能是输入的设计坐标有误，或坐标系统一性出现问题（例如设计图是另一套坐标系）。必须从数据源头进行排查。

进阶技巧方面，可以建立“假定坐标系”进行快速校验。 在时间紧迫或条件简陋时，可以先在现场任意假定一个坐标系，快速放样出几个关键点之间的相对关系，用钢尺丈量其间距与设计图纸进行比对。这种方法虽不能替代正式测量，但能快速发现重大错误。养成“步步有检核”的习惯，每站测量结束后都测量一个多余已知点进行验证，是杜绝错误最有效的手段。

从选择一个稳固的原点，到定义一条清晰的方向轴线，再到应对实战中的各种挑战，全站仪独立坐标建站是一门将理论智慧转化为地面精度的艺术。它赋予了测量工作者在复杂现场最大的自主权和灵活性，是连接虚拟设计与实体工程不可或缺的桥梁。掌握其原理，恪守其步骤，关注其细节，你便能驾驭这台精密的光电仪器，在广袤的施工场地上，精准描绘出蓝图的每一个坐标，铸就现代工程的坚实基石。
