你是否曾好奇，那些矗立在工地上的精密仪器，如何仅凭一束光就能精确捕捉空间中每一个点的三维坐标？全站仪，这个集光学、机械、电子于一体的现代测绘“神器”，其核心魔法便在于坐标与高程的测量。无论是确定仪器自身的站位（测站坐标），还是精准获取未知点的空间位置，这套流程都蕴含着严谨的几何原理与巧妙的工程智慧。本文将带你深入探索全站仪如何完成“自我定位”以及如何高效测量目标点的坐标与高程，揭开精密测绘背后的神秘面纱。

一、 测站设立：全站仪的“自我定位”

全站仪测量一切数据的前提，是它必须清楚自己身在何处，面朝何方。这个过程称为“设站”，是全站仪进行坐标测量的基石。

需要将全站仪稳固地架设在已知坐标的测站点上。这个“已知点”的坐标（X, Y, Z）必须预先获知，通常来自更高等级的控制测量。仪器通过精密的光学对中器或激光对中点，使仪器中心与地面标志点严格在同一铅垂线上，并通过圆水准器和管水准器进行精确整平，确保仪器的竖轴与重力方向一致，为角度测量提供准确的基准。

接着，进入仪器的坐标测量程序，手动输入测站点的三维坐标以及仪器高。仪器高是指仪器横轴中心到测站点的垂直距离，需用钢卷尺仔细量取并输入。这一步至关重要，它相当于告诉了全站仪：“你现在所处的大地位置就是这个坐标点，你的‘眼睛’（横轴）离地面的高度是这个数值。”至此，全站仪在空间中的“原点”便确立了。

只知道自己的位置还不够，还需要确定方向。这就引入了“后视定向”。通过瞄准另一个已知坐标点（后视点）上的棱镜，并输入该点的坐标，全站仪内部的微处理器会瞬间计算出测站点与后视点连线的坐标方位角，并自动将望远镜当前指向的水平度盘读数设置为这个方位角值。这就好比给全站仪安装了一个“数字罗盘”，建立了完整的测量坐标系。完成定向后，仪器便具备了测量任意目标点坐标的全部已知条件。

二、 坐标测量原理：角度与距离的时空交响

全站仪测量目标点坐标，本质上是将极坐标测量转化为直角坐标计算的过程。其核心观测值是三个基本量：水平角、垂直角和斜距。

当全站仪照准目标点上的棱镜时，它首先精确测量出从后视方向旋转到目标方向之间的水平夹角。结合设站时已设定的起始方位角，仪器即可实时解算出测站点至目标点方向的绝对坐标方位角。这个角度决定了目标点在水平面上的方向。

仪器发射红外激光或电磁波到达棱镜并返回，通过测量光波的相位差或时间差，精确计算出测站点到棱镜中心的斜距。仪器还会测量望远镜视线与水平面之间的垂直角（或天顶距）。有了斜距和垂直角，通过简单的三角函数运算，就能得到两点间的水平距离和高差。

仪器内置的处理器将这些观测值——水平方位角、水平距离、测站点坐标、仪器高、棱镜高——代入坐标正算公式与三角高程公式。在一系列闪电般的计算后，目标点的三维坐标（平面坐标X、Y和高程Z）便实时显示在屏幕上。整个过程自动化程度极高，将复杂的空间解析几何计算封装在了几次按键操作之中。

三、 高程测量密钥：三角高程与精密改正

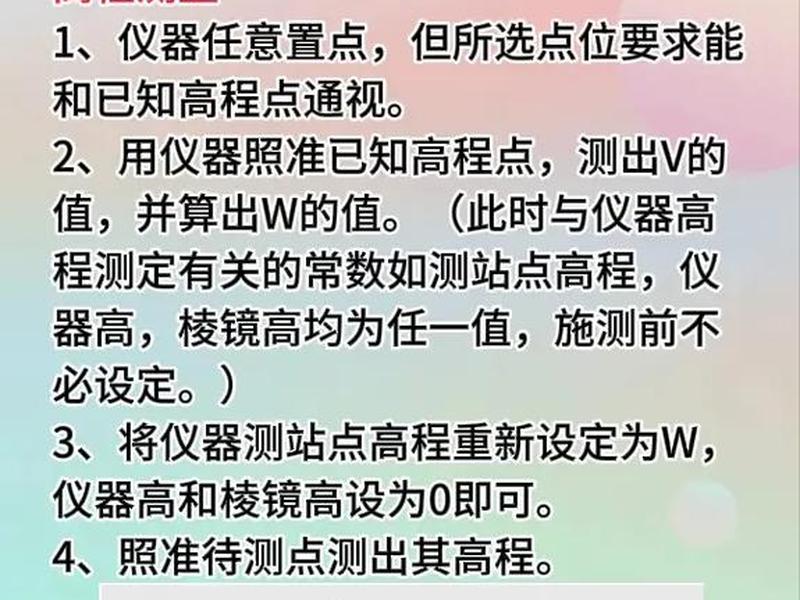

全站仪获取的高程，通常采用三角高程测量原理。其基本公式包含了仪器高、棱镜高、斜距和垂直角等元素。测量时，必须准确量取并输入棱镜高（棱镜中心到地面测点的垂直距离），这是计算地面点真实高程的关键。

三角高程测量容易受到大气折光的影响。光线在不同温度、气压的大气层中传播会发生弯曲，导致测得的角度和距离产生微小偏差，对高程结果影响显著。在高精度测量中，必须进行大气改正。现代全站仪允许用户直接输入现场的温度和气压值，仪器会自动计算并修正大气折光差，或者可以直接输入经过计算的大气改正系数（PPM）。

为了提高高程测量精度，往往采用对向观测法（即分别在两点设站，相互观测）来抵消大部分大气折光误差。确保仪器和棱镜的精确对中、整平，定期校验仪器的垂直度盘指标差，也是保证高程数据可靠性的重要环节。全站仪的高程测量功能，使其在不需要水准仪的情况下，也能快速获取一定精度要求的高程信息，极大地提高了地形测绘和工程放样的效率。

四、 实战操作流程：从开机到数据采集

掌握了原理，我们来梳理一遍标准的坐标与高程测量操作流程。第一步是安置仪器：在测站点上架设三脚架，安置全站仪，进行严格的对中与整平，并量取仪器高。

第二步是设站与定向。开机后进入坐标测量模式，首先输入测站点号、三维坐标及仪器高。然后选择后视定向功能，输入后视点号及其坐标（或直接输入已知方位角），精确照准后视点棱镜中心，确认完成定向。一个良好的习惯是，定向后测量一下后视点的坐标作为检核，与已知值比对，确保设站无误。

第三步开始数据采集。将棱镜安置在待测点上，量取并输入当前棱镜高。全站仪照准棱镜中心，按下坐标测量键。短短几秒后，屏幕上便会显示出该点的N（X）、E（Y）、Z（H）坐标，以及斜距、平距、垂直角等衍生数据。确认无误后，保存或记录该点数据。重复此步骤，即可快速采集大量碎部点的坐标与高程。

五、 精度保障与注意事项

追求精确是测量的灵魂。要保证全站仪坐标和高程测量的精度，必须关注多个细节。棱镜常数的设置必须与所用棱镜匹配，否则会在距离中引入系统性误差。仪器和棱镜高的量取务必准确，最好使用经过检定的钢卷尺，并确保量取位置是仪器的横轴中心与棱镜中心。

测量环境的影响不容忽视。应避免在烈日下直接照射仪器，防止仪器内部温度不均导致轴系误差；避开强电磁干扰源和剧烈震动环境。在测量过程中，尤其是长距离测量后，应重新检查后视方向，或测量另一个已知点进行检核，防止仪器被意外碰动或温度变化导致设站参数失效。

仪器的日常维护与检定至关重要。定期对全站仪的光学对中器、管水准器、圆水准器以及电子测角测距系统进行校准，是保证其长期处于最佳工作状态的基础。只有将严谨的操作规程与对仪器的精心呵护相结合，才能源源不断地获得可靠的空间数据。

六、 进阶应用与技巧延伸

除了基本的坐标测量，全站仪还有许多强大的衍生功能。例如“后方交会”功能，允许仪器架设在未知点上，通过观测两个以上的已知点，反向解算出测站点自身的坐标，这正是一种“测自身坐标”的经典方法，在控制点不通视或不便设站时极为有用。

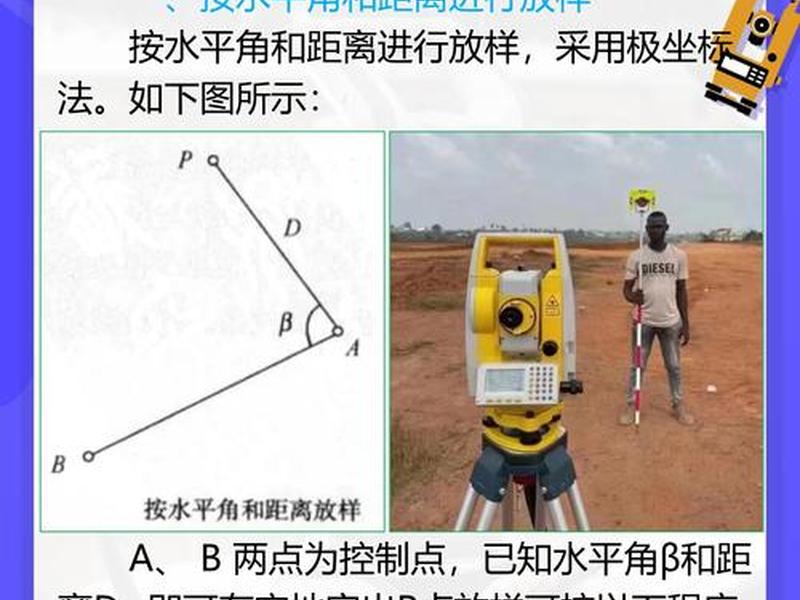

“对边测量”功能可以快速测量两个棱镜点之间的平距、斜距和高差，无需将仪器设站于两点中的任何一点。“悬高测量”则能解决无法直接放置棱镜的目标（如高压线、桥梁底面）的高程测量问题。而“放样”功能是坐标测量的逆过程，将设计好的坐标在现场标定出来，是工程施工的核心应用。

理解并熟练运用这些功能，能让你手中的全站仪从一台数据采集器，升级为一个多功能的空间问题解决平台。无论是复杂地形测绘、精密工程安装还是变形监测，它都能凭借坐标与高程测量这一核心能力，构建起连接数字设计与物理世界的坚实桥梁。
