你是否曾在荒芜的工地或复杂的施工现场，面对没有已知控制点的困境，感到无从下手？全站仪自由坐标系的建立，就像为测量世界赋予了一把可以自定义刻度的尺子，它打破了传统测量对固定基准的绝对依赖，让你在任何地方都能快速搭建起一个可靠的坐标框架。无论是进行小范围的地形测绘、基坑监测，还是紧急的施工放样，掌握自由建站的方法，就意味着掌握了在未知领域中开辟秩序的钥匙。本文将从核心原理到实战步骤，为你层层揭开全站仪建立自由坐标系的神秘面纱，助你轻松驾驭这项高效灵活的测绘技术。

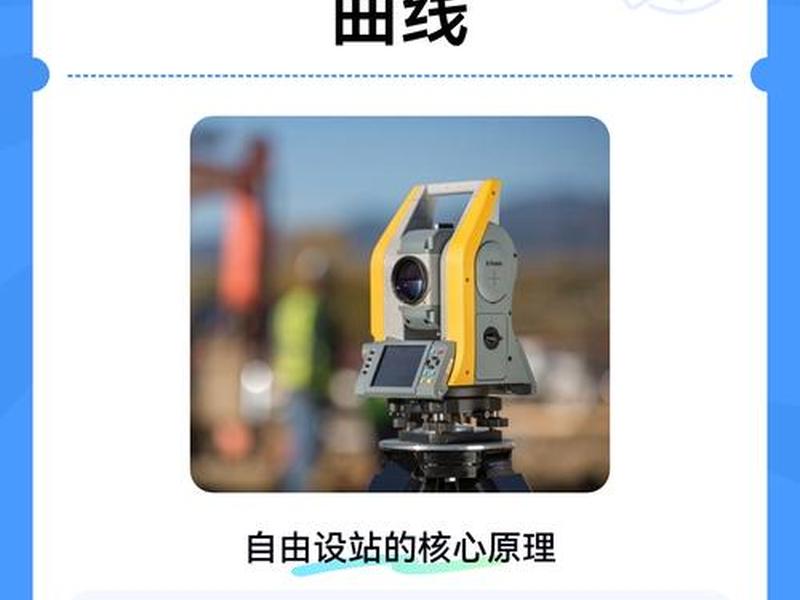

自由建站的核心原理与优势

自由设站，在专业领域常被称为“边角后方交会法”。其核心魅力在于“无中生有”——它不需要你将仪器强制架设在已知坐标点上。你只需在任意通视条件良好的位置安置全站仪，然后观测至少两个（为提高精度，建议三个或以上）具有相对位置关系的目标点。这些目标点可以是临时设置的棱镜，也可以是现场任何稳定的特征点。

仪器通过测量到这些点的斜距、水平角和垂直角，运用内置的三角函数和最小二乘法平差程序，反向推算出测站点自身在空间中的三维坐标（X, Y, Z）以及仪器的定向方位。这个过程，本质上是将仪器本身作为一个待解算的未知点，通过观测已知或假定关系的点，来确定自身在新建坐标系中的“身份”和“朝向”。

这种方法带来了革命性的优势。它彻底摆脱了已知控制点必须通视的严苛限制，在建筑物遮挡、材料堆放繁杂的现场尤其适用。设站位置的选择变得极其灵活，你可以选择最安全、最便于观测全部目标区域的地点架设仪器，工作效率可提升超过40%。它巧妙地规避了传统后方交会中令人头疼的“危险圆”问题，解算结果更加稳定可靠。

建立自由坐标系的前期准备

工欲善其事，必先利其器。在开始自由建站操作前，充分的准备工作是成功的一半。你需要确保全站仪电量充足，并已经完成了基本的校准工作，如仪器常数、视准轴误差等，以保证原始观测数据的质量。准备好合格的棱镜及对中杆，并确保棱镜常数已在仪器中输入正确。

现场勘察至关重要。你需要规划好测站的大致位置，这个位置应能同时看到所有你计划用于建站观测的目标点（至少两个）。这些目标点可以是临时打入的地面木桩、稳固的墙角，甚至是喷上的标记。关键是要确保它们在整个测量期间稳定不动，且与测站之间的视线不受干扰。为方便起见，可以预先为这些点编号或命名。

接下来是建立独立坐标系的“灵魂”一步——定义坐标原点和起始方向。由于是自由坐标系，你可以完全自主设定。通常，为了避免后续坐标出现负值，方便计算和识图，会将测站点的假定坐标设为（1000, 1000, 100）或（500, 500, 50）等较大的正数。起始方向则可以选定一个最清晰、最远的目标点作为“北方向”或“0方向”，为其赋予一个假定坐标，如（1500, 1000, 100），这样，从测站点到该点的方向就被定义为了坐标系的基准方向。

分步实操：自由设站流程详解

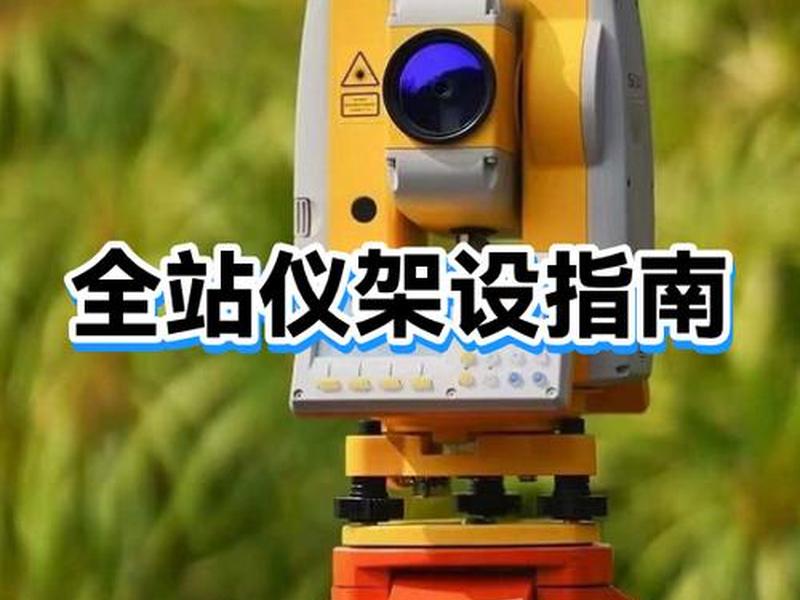

不同品牌的全站仪操作界面略有不同，但核心逻辑相通。以常见的流程为例，第一步是架设仪器。在选定的测站点上架设全站仪，仔细进行对中与整平，并量取并输入仪器高。然后开机，进入仪器的“程序”或“应用”菜单，找到“自由设站”、“后方交会”或“快速设站”功能。

进入功能后，仪器会提示你开始观测已知点。你需要将望远镜照准第一个目标点（棱镜），精确瞄准后，按测量键记录下该点的观测值（角度和距离）。随后，仪器界面会提示你输入该点的“已知坐标”。注意，这里输入的正是你上一步为该点假定的坐标值。输入完成后确认。

紧接着，转动望远镜照准第二个目标点，同样进行精确测量并输入你为它假定的坐标。当观测并输入完至少两个点的数据后，仪器会提示你是否增加更多已知点。增加观测点数量可以显著提高解算精度，建议观测3-4个点。所有点观测完毕后，选择“计算”或“确定”。

仪器会瞬间完成复杂的空间解算，并在屏幕上显示计算出的测站点坐标、定向结果以及本次设站的精度评估（如单位权中误差）。仔细检查精度指标，确认符合测量要求后，选择“接受”或“设站完成”。至此，一个以你假定规则建立起来的独立坐标系便正式生效，你可以立即在此坐标系下进行后续的坐标测量或放样工作。

精度控制与误差应对策略

自由设站的便利性并非以牺牲精度为代价，但必须主动进行控制。精度主要受三大因素影响：观测点的几何图形结构、观测点的数量以及单次观测的精度。观测点与测站点构成的图形应尽可能开阔，避免所有点分布在一条狭小的扇面内，理想的图形是近似等边三角形。增加观测点数量是最有效的精度提升手段，它能通过多余观测进行平差，削弱偶然误差的影响。

人为操作误差是常见问题。棱镜高的量取和输入错误会直接导致高程坐标出现系统偏差。必须确保量取的棱镜高与仪器中输入的值完全一致。照准误差也不容忽视，测量时务必反复调节微动螺旋，使十字丝精确对准棱镜中心，直到测距信号达到最佳值，这能有效减小距离测量误差，尤其是在短距离测量时。

环境因素同样关键。强烈的日照可能导致仪器一侧受热膨胀，影响轴系关系；大风会使仪器和棱镜轻微抖动。应尽量避免在极端天气下作业，并为仪器撑伞遮阳。自由设站完成后，应立即测量一个已知相对关系的检查点，以验证坐标系的正确性和整体精度，这是现场质量控制的重要一环。

在复杂工程中的实战应用

自由坐标系在复杂工程环境中大放异彩。在深基坑监测项目中，坑边堆满材料，传统的控制网点经常被遮挡或破坏。监测人员可以在坑外稳定区域自由选择测站，仅需观测几个远离基坑的稳定基准点，便能快速建立监测专用坐标系，高效完成支护结构位移的周期性观测，数据连续可靠。

在隧道施工中，洞内控制点传递困难，且通视条件极差。利用自由设站法，测量人员可以在隧道掘进工作面附近，选择通视相对较好的断面，通过观测后方已建立的多个导线点，快速确定新测站坐标，随即向前方进行开挖轮廓线放样，实现了测量与掘进的高效协同，为隧道精准贯通提供了保障。

对于不规则建筑的室内变形监测，自由设站更是无可替代。在厂房或体育馆内部，无法找到国家控制点，但需要监测屋顶桁架或柱子的沉降位移。可以在室内地面稳定处设站，观测墙壁上预先埋设的多个固定标志点（假定其坐标），建立起一个室内微形变监测网，从而精确捕捉结构物的细微变化。

常见误区与高级技巧

许多初学者容易陷入一个误区：认为自由设站就是随便设站，无需严谨。恰恰相反，自由设站对观测质量和规划的要求更高。另一个常见错误是，在设站时只观测两个点且图形强度很差，导致解算结果虽然存在但精度极低，为后续测量埋下隐患。务必记住，自由不代表随意，它更需要科学的规划和严谨的操作。

对于追求高效率的作业者，可以掌握“一站多测回”技巧。即在同一个测站上，进行多个测回的观测（例如，盘左盘右各观测两遍），然后将多组观测数据一并输入仪器的自由设站程序（部分高端仪器支持），仪器会进行整体平差，从而得到比单测回更可靠的设站成果，特别适用于高精度要求的控制点加密。

当拥有带内存卡或蓝牙传输功能的现代全站仪时，自由设站的威力可以进一步放大。你可以在野外快速完成多个自由站的测量，所有观测的假定坐标数据都存储下来。回到办公室后，通过专业测绘软件（如南方CASS、清华山维等），可以将多个自由站观测的数据进行整体联网平差，甚至将多个独立的自由坐标系统一、转换到更大的工程坐标系中，实现从“自由”到“统一”的升华。
