在测绘工程的神秘世界里，全站仪如同一位沉默的“时空记录者”，能够精准捕捉地球上每一个点的三维坐标。无论是高楼大厦的拔地而起，还是铁路桥梁的蜿蜒伸展，背后都离不开全站仪坐标测量这一核心技术的支撑。全站仪坐标测量方法步骤，是一套融合光学、电子与数学的精密仪式，它将抽象的空间位置转化为可计算、可复现的数字语言。本文将带你深入探索全站仪坐标测量的主要步骤和方法，揭开这项技术从准备到实施、从数据采集到成果输出的完整面纱，让你掌握这把打开空间数据宝库的“金钥匙”。

一、测量前的精密准备

测量前的准备工作是坐标测量成功的基石，任何疏漏都可能导致后续数据产生系统性偏差。这一阶段的核心在于“精心布局”与“周密校验”，确保仪器与现场环境达到最佳匹配状态。

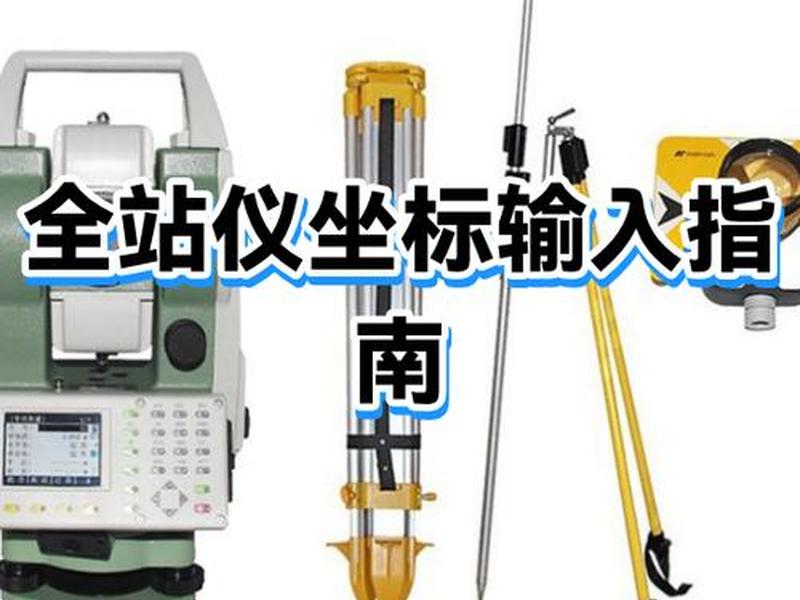

需要根据测量任务的性质和精度要求，选择合适的全站仪型号。不同品牌和型号的全站仪在测角精度、测距范围、数据存储能力等方面存在差异。例如，对于高精度控制测量，应选择测角精度达到1秒级的高端型号；而对于一般地形测绘，2-5秒级的仪器即可满足需求。还需检查配套设备是否齐全，包括三脚架、棱镜、对中杆、电池、数据线等，确保现场不会因设备缺失而中断作业。

现场选点与设站是准备工作的关键环节。测站点应选择在通视良好、地基稳固、便于保存的位置，尽量避免设在高压线下方、振动源附近或强磁场区域。设站时，需使用光学对中器或激光对中器，精确将全站仪中心对准地面标志点，误差通常要求控制在1毫米以内。接着，利用管水准器或电子水准器精确整平仪器，使仪器旋转轴处于铅垂状态，这一步直接关系到水平角测量的准确性。

进行仪器参数设置与初始化。包括设置温度、气压参数以修正测距误差，设置棱镜常数以匹配所使用的棱镜类型，设置角度单位（度分秒或百分度）、距离单位（米或英尺）以及坐标系统。还需进行仪器自检，检查轴系误差、指标差等是否在允许范围内，必要时进行校准。这一系列准备工作如同交响乐开场前的调音，确保每一个“音符”都能准确奏响。

二、坐标系统的建立与定向

建立正确的坐标系统并进行精准定向，是为空间点赋予唯一“身份坐标”的前提。这一步是全站仪从一台光学仪器升华为坐标测量工具的核心转换过程。

定向的实质是确定测站点的坐标和仪器的方位基准。常用的方法有后方交会法和已知点设站法。后方交会法适用于测站点坐标未知的情况，通过测量至少两个已知坐标点，利用空间几何关系反算出测站点的坐标和方位。这种方法灵活性强，但要求已知点与测站点通视良好，且交会角不宜过小或过大，以提高解算稳定性。已知点设站法则更为直接，将仪器架设在已知坐标点上，通过照准另一个已知点来设定方位角，从而将仪器测量值纳入统一的坐标系中。

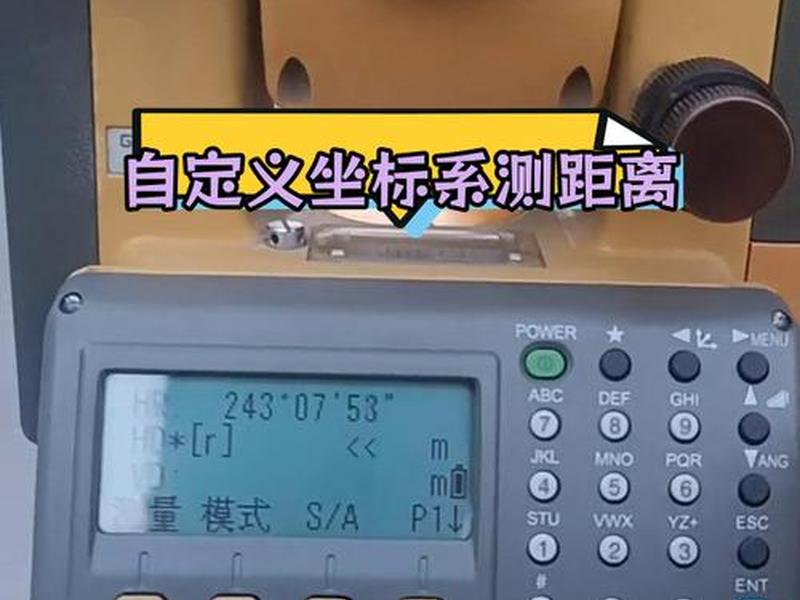

在建立坐标系时，必须明确所采用的是国家坐标系、地方独立坐标系还是工程坐标系。不同的坐标系对应不同的椭球参数、投影方式和中央子午线。全站仪内部需要正确设置这些参数，或者通过测量已知点进行坐标转换求解参数。对于施工测量，往往需要建立以主要轴线为基准的建筑坐标系，这时需要通过测量设计给定的控制点，进行坐标旋转和平移，将测量成果转换到施工坐标系下。

定向完成后，必须进行检核，以杜绝错误。通常通过测量第三个已知点（检核点）的坐标，与已知值进行比较，差值应在测量精度允许范围内。如果超限，则需要检查已知点数据、仪器设站、目标照准等环节是否存在差错。严谨的定向检核，如同为测量数据上了一道“安全锁”，确保后续所有测量成果都建立在可靠的基础之上。

三、目标点的精确照准与测量

当坐标系建立牢固后，便进入了对目标点进行数据采集的实战阶段。这一过程要求操作者眼、手、脑高度协调，追求极致的“精准捕捉”。

照准目标是测量的第一步，也是影响精度的直接因素。对于棱镜测量，应使用望远镜十字丝中心精确对准棱镜中心。现代全站仪大多具备自动目标识别（ATR）功能，可以自动搜索并锁定棱镜，极大提高了效率和精度，尤其在夜间或远距离测量时优势明显。对于无棱镜测量（免棱镜模式），则需将激光点对准待测物体的特征点，如墙角、地物边缘等，并注意被测物表面的反射特性，避免玻璃、水面等强反射或吸收面导致测距失败或误差增大。

触发测量后，全站仪会同步获取水平角、竖直角和斜距三个原始观测值。仪器内部微处理器会实时将这些观测值按既定数学模型进行改化计算。斜距会经过气象改正（根据输入的温度、气压修正光速）、加乘常数改正（修正仪器系统误差）等，得到精确的平距。水平角和竖直角则会经过轴系误差改正（如视准轴误差、横轴误差等）。最终，仪器根据测站点坐标、方位角以及改化后的观测值，实时解算出目标点的三维坐标（N, E, Z 或 X, Y, H），并显示在屏幕上或存储于内存中。

为了提高单点测量的可靠性，通常需要采用多次测量取平均的策略。对于重要点位，可以变换仪器的盘左、盘右位置（即正倒镜）进行观测，通过取平均值来消除视准轴误差和横轴误差的影响。测量时，还要记录点号、代码以及必要的属性信息（如点类型、备注等），为内业数据处理和成图做好铺垫。这个阶段，全站仪就像一位敏锐的“空间采样师”，将现实世界的连续形态转化为离散而精确的数字点阵。

四、数据记录与现场检核

测量数据的记录并非简单的存储，而是一个伴随实时检核的动态管理过程。现场检核是保证数据质量的最后一道，也是最重要的防线，旨在将错误“扼杀在摇篮里”。

全站仪的数据记录方式主要有两种：仪器内部存储和电子手簿连接存储。内部存储直接、方便，但容量和数据处理功能有限。通过数据线或蓝牙连接专用电子手簿或安装了测绘软件的平板电脑，则功能更强大，可以实现更复杂的编码、草图绘制和实时成图。无论采用何种方式，都必须建立清晰的数据管理规范，包括项目、日期、测站、点号序列等，防止数据混乱。

现场检核的方法多样且至关重要。一种常见的方法是测量已知点进行复核，与上一测站或已知成果对比。另一种方法是进行闭合测量，例如测量一个闭合多边形，其内角和理论上应为（n-2）180°，坐标闭合差也应在限差之内。还可以通过测量边长或高差进行检核，比如测量三角形三条边，用余弦定理检查角度闭合情况。对于碎部点测量，可以通过实地巡视，检查所测点构成的图形与实地地物形状是否吻合。

一旦发现检核不合格，必须立即现场返工，查找原因。可能是仪器碰动、对中整平问题、目标照准偏差、已知点输入错误或棱镜常数设置错误等。绝不能抱有侥幸心理将问题留到内业。严谨的现场检核习惯，培养的是测绘人“步步有检核，处处求精准”的职业素养，它让每一组输出的坐标数据都经得起推敲和时间的考验。

五、内业数据处理与成果输出

外业测量结束，意味着坐标数据的“原料”已经采集完毕，而内业处理则是将这些原料加工成最终“产品”的关键工序。这一阶段在办公室完成，却决定着测量成果的最终形态和价值。

数据传输是内业的第一步。将全站仪或电子手簿中的数据安全导入电脑中的专业测绘软件，如AutoCAD、CASS、南方测绘成图系统等。导入过程中需注意数据格式的匹配和转换，确保点号、坐标、代码、属性等信息完整无误。接着是数据编辑与整理，包括删除误测或冗余的点位，修正错误的点号或编码，根据草图连接地物点形成地形图要素，如房屋轮廓线、道路边线等。

接下来是精度评定与平差计算。对于控制测量网，需要使用专业平差软件（如科傻、清华山维）进行严密平差，根据最小二乘原理消除观测值之间的矛盾，求得各待定点坐标的最或然值，并评定整个控制网的精度（如最弱点位中误差、边长相对中误差等）。对于碎部点数据，则主要进行图形合理性检查和拓扑关系构建。

最终成果的输出形式多样，以满足不同需求。最常见的成果是数字地形图（DLG），以标准的图层、线型、符号表达地形地物。也可以输出坐标成果表，列出所有特征点的点号、坐标和高程。还可以生成纵、横断面图，土方量计算成果，以及将坐标数据导入到BIM或施工放样软件中，直接指导施工。规范、整洁、准确的成果报告，是全站仪坐标测量工作的价值最终体现，也是连接测绘与工程设计、施工的桥梁。

六、特殊测量方法与技巧应用

除了标准的坐标测量流程，掌握一些特殊测量方法和实用技巧，能让测绘人员在复杂场景下游刃有余，化繁为简，甚至完成看似不可能的任务。

对于不通视的点位，可以采用“自由设站”或“多测回测角”结合后方交会的方法间接求得。对于高大建筑或深基坑的变形监测，则需要建立稳定的监测基准网，使用相同的仪器和人员，在相同的时间段、采用相同的测量方案进行周期性观测，通过坐标变化量来分析变形趋势。悬高测量功能则可以轻松测量诸如电线、桥梁底面等无法放置棱镜的点位高度。

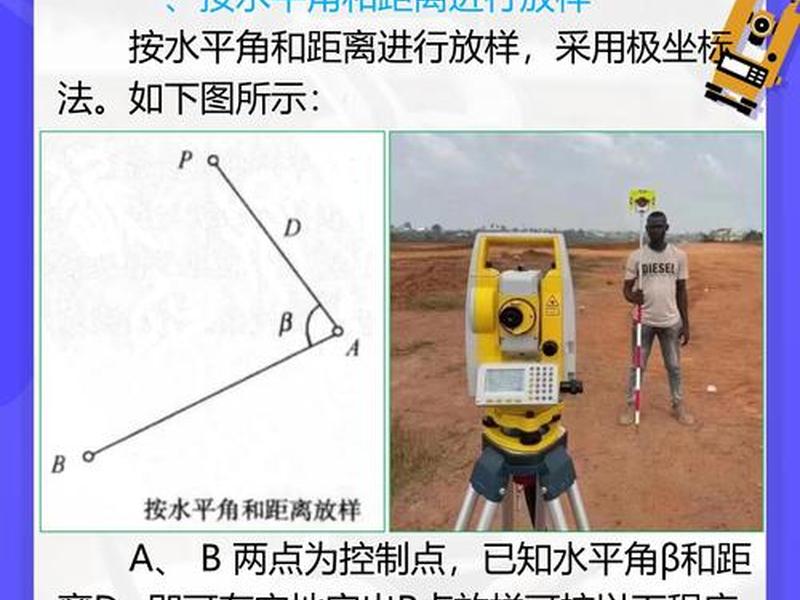

在技巧方面，利用全站仪的“对边测量”功能可以快速得到两点间的平距、斜距和高差，而无需设置测站坐标。面积测量功能可以实时测算出围绕一系列点的闭合区域面积，对于土地勘测定界非常高效。在放样工作中，利用坐标放样模式，可以直观地引导司镜员前后左右移动，直到实际点位与设计坐标重合，实现“所见即所测，所测即所建”。

现代测量机器人更将自动化推向极致。它可以预设多个目标点进行自动周期测量，或者通过编程进行扫描式测量，获取海量的点云数据，用于三维建模。这些高级功能和技巧，是全站仪坐标测量方法体系的延伸和升华，展现了测绘技术不断适应复杂需求、突破空间限制的强大生命力。

坐标之网，编织数字世界

全站仪坐标测量方法步骤，从精心准备到系统建立，从精确采集到严密检核，再到成果升华，构成了一条环环相扣、逻辑严谨的技术链条。它不仅是获取空间坐标的技术过程，更是一种追求极致精确、崇尚实证的科学精神体现。每一个步骤都承载着消除误差的智慧，每一次照准都凝聚着专注的力量。正是通过这套成熟而精密的步骤，全站仪将广袤大地上纷繁复杂的实体，转化为计算机中井然有序的数字坐标，从而为规划、设计、建设和管理我们的物理世界提供了最基础、最可靠的空间数据框架。这张由无数坐标点编织而成的“数字之网”，正悄然定义着我们时代的建造精度与空间认知的深度。
