在工程测量与建筑施工的精密舞台上，全站仪宛如一位沉默的测绘大师，其精准与否，直接决定了蓝图能否在现实中完美落地。而坐标定向建站，正是唤醒这位大师、赋予其空间认知灵魂的关键仪式。它不仅仅是输入几个数字那么简单，更是一场建立测量坐标系、连接虚拟图纸与实体世界的奠基礼。本文将深入剖析全站仪坐标定向建站的完整步骤与坐标定点的详细流程，带您领略从仪器架设到精准放样的每一步奥秘，助您掌握这项核心技能，为每一次精准测量奠定基石。

一、 基石奠定：仪器安置与初始化

一切精准测量的源头，始于仪器的稳定与归零。将全站仪架设在预设的测站点上，这第一步便是奠定整个测量坐标系物理基石的仪式。

需要展开三脚架并大致架设在测站点上方，高度适中，保持架头大致水平。然后，小心地将全站仪安置在三脚架连接头上并旋紧中心螺旋。接下来的对中与整平是核心环节：通过光学对点器或激光对点器，移动三脚架架腿，使仪器中心精确对准地面上的测站点标志，对中误差通常要求控制在1-2毫米以内。紧接着，通过调节三脚架的三个脚螺旋，使圆水准气泡居中，完成粗平；再调整管水准气泡，使其在任意方向上都能精确居中，完成精平。这个过程可能需要反复微调对中与整平，直至两者都达到要求。一个稳定、对中整平完美的仪器，是后续所有数据可靠性的物理保障。

仪器安置妥当后，开机并进行必要的初始设置。这包括创建或选择本次测量的作业文件、设置温度、气压等气象改正参数（若需高精度距离测量）、确认棱镜常数是否与所使用的棱镜匹配。这些看似繁琐的初始化步骤，如同为仪器进行“热身”和“校准”，确保其传感器和计算模块处于最佳工作状态，为后续的坐标输入和测量扫清系统误差的障碍。

二、 灵魂注入：测站数据设置

当全站仪在物理上站稳脚跟后，下一步便是为其注入“灵魂”——即定义它在测量坐标系中的唯一身份。这通过设置测站信息来完成。

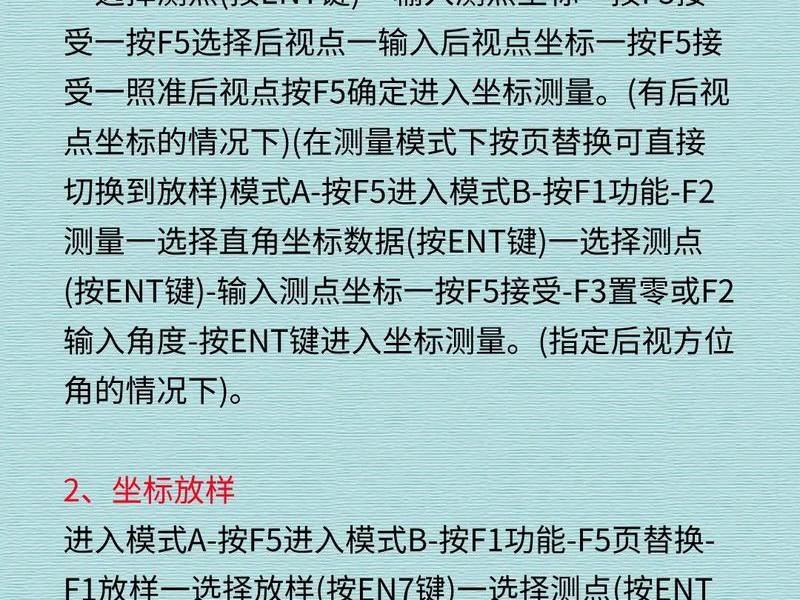

进入全站仪菜单中的“设站”、“坐标测量”或类似功能模块。选择“已知点设站”或“坐标定向”模式。随后，仪器会提示输入测站点的三维坐标（N, E, Z 或 X, Y, H）。这些坐标数据来源于设计图纸或前期控制测量成果，必须准确无误地手动输入或从仪器内存中调用。输入时需仔细核对点名和坐标值，一个小数点的错误都可能导致整个测量工程的失败。

紧接着，需要输入仪器高。仪器高是指从测站点标志顶部到全站仪望远镜旋转轴中心的垂直距离。通常使用卷尺进行量取，要求测量准确至毫米。正确输入仪器高对于后续计算目标点的高程（Z坐标）至关重要。完成测站点坐标和仪器高的输入后，全站仪在计算上就拥有了一个确定的“家”的位置，但它还不知道“方向”，这需要下一步的后视定向来完成。

三、 方向锁定：后视定向操作

确定了“家”的位置，还需要为全站仪指明“北方”，即确定坐标系的方位基准。这就是后视定向的核心目的，它将仪器的水平度盘读数与真实的坐标方位角关联起来。

在后视定向界面，选择“坐标定向”方式。然后输入后视点的三维坐标。后视点是另一个已知坐标的控制点，理论上应与测站点通视良好。输入完成后，将全站仪望远镜精确照准架设在后视点上的棱镜中心。确保十字丝严格对准棱镜的几何中心，以消除照准误差。

照准后，按下“测量”或“设置”键。全站仪会测量到后视点的斜距（或平距），并利用测站点坐标、后视点坐标以及实测的角度和距离，反算出测站至后视点的理论坐标方位角。随后，仪器会自动将当前望远镜指向的水平方向读数设置为该理论方位角值。至此，方向基准便已确立。为了确保定向无误，可以进行后视检查：测量后视点的坐标，与已知坐标进行比对，查看残差。通常平面坐标差应在几毫米之内，确认无误后方可进行后续操作。

四、 精度核验：定向结果检查

定向完成并非一劳永逸，严谨的测量者必须对定向成果进行核验，这是确保整个测量坐标系正确无误的最后一道，也是至关重要的一道保险。

最直接的核验方法是测量第三个已知控制点的坐标。选择一个与测站点、后视点均通视，且与后视方向夹角适宜（最好在60°到120°之间）的已知点。用全站仪测量该点的坐标，将其测量值与已知值进行比较。计算两者在平面（X,Y）和高程（Z）上的差值。根据测量等级和规范要求，这个差值应在允许的限差之内。如果超限，必须重新检查测站点坐标、后视点坐标、仪器高、目标高（棱镜高）的输入，甚至重新进行对中整平和后视定向。

另一种核验方式是检查定向后的零方向。在完成定向后，将望远镜照准另一个明显的固定目标（非后视点），记录其水平度盘读数。在后续测量间隙或测量结束后，再次照准同一目标，查看水平度盘读数是否发生变化。如果读数稳定，说明仪器在测量过程中没有发生意外的扭转或位移，坐标系保持稳定。这些核验步骤虽然增加了工作量，却是杜绝重大测量错误、保证数据质量的必要之举。

五、 坐标采集：目标点测量流程

当可靠的测量坐标系成功建立并经过核验后，全站仪便化身为强大的数据采集器，可以开始进行坐标定点测量工作。

将棱镜安置在待测的目标点上，对中整平棱镜杆（若使用杆状棱镜），并量取并输入当前棱镜的高度（目标高）。在全站仪操作界面，进入“坐标测量”模式。将望远镜精确照准目标点上的棱镜中心，按下测量键。全站仪会瞬间完成角度和距离的测量，并基于已设站的测站坐标、方位基准、仪器高、目标高以及实测数据，实时解算出目标点的三维坐标（N, E, Z）。

测量得到的坐标数据可以实时显示在屏幕上，并存储在全站仪的内存或连接的电子手簿中。记录时，通常需要给目标点赋予一个点号或描述，以便内业处理时识别。重复此过程，可以高效地采集大量碎部点或放样点的坐标。在这个过程中，保持棱镜气泡居中、保证通视良好、避免强光直射镜头等细节，都影响着单点测量的精度和效率。

六、 实战延伸：坐标定点放样应用

坐标定点不仅是“测未知”，更是“放已知”。将设计图纸上的坐标点在实地标定出来，即坐标放样，是建站技术的反向应用，也是施工中的核心需求。

在完成坐标定向建站后，进入全站仪的“放样”功能菜单。输入待放样点的设计坐标。全站仪会立即计算出该点相对于测站点的水平角（方向）和水平距离。旋转仪器照准部，使显示的水平角差值为零，此时望远镜指示的方向即为目标方向。在此方向上，指挥持棱镜者前后移动，直至实测距离与设计距离的差值也在允许范围内（通常显示为接近零）。

通过全站仪实时反馈的距离和角度偏差，引导棱镜最终精确到达设计点位，打桩或标记。对于高程放样，则根据显示的高程差值指挥填挖。一个点放样完成后，可继续输入下一个点坐标，高效完成一系列点的实地标定。放样结束后，通常需要对已放样的关键点进行复测，以检查放样精度，形成质量闭环。
