全站仪坐标建站步骤 全站仪建立坐标系步骤

全站仪坐标建站步骤 全站仪建立坐标系步骤 ,对于想了解建站百科知识的朋友们来说，全站仪坐标建站步骤 全站仪建立坐标系步骤是一个非常想了解的问题，下面小编就带领大家看看这个问题。

在波澜壮阔的现代工程建设与精密测绘领域，全站仪如同一位沉默而精准的“空间雕刻家”。它的核心使命，是将抽象的数字坐标与现实的物理位置无缝链接。而这一切伟大工作的起点，便是“坐标建站”与“坐标系建立”。这不仅是仪器操作的几个步骤，更是为整个测量世界确立原点、方向和尺度的奠基仪式。掌握其精髓，意味着您握有了打开高精度空间数据宝库的第一把钥匙。本文将深入剖析全站仪坐标建站与建立坐标系的完整步骤，带您领略从混沌到有序的测量艺术。

一、建站前的准备：奠定精度的基石

工欲善其事，必先利其器。成功的坐标建站始于周密严谨的准备工作，这直接决定了后续所有数据的可靠性与工程的成败。

首要任务是现场勘察与控制点选取。测量人员需要深入现场，根据测量范围、通视条件和精度要求，选取合适的已知控制点。这些控制点通常是经过高等级测量确认、具有精确三维坐标的固定标志。理想情况下，应选择两个及以上稳固、通视良好、且与待测区域构成有利几何图形（如避免过小的夹角）的控制点。需检查点位的完好性，确保其坐标未被扰动。

其次是仪器的检校与设置。将全站仪从箱中取出，安置于稳固的三脚架上，进行严格的对中与整平。对中的目的是使仪器中心与地面测站点标志中心在同一铅垂线上，整平则是使仪器的竖轴处于铅垂状态。这个过程需要耐心与细致，任何微小的偏差都会在长距离测量中被放大。接着，开机并进入坐标测量或设站程序，新建或选择对应的测量作业文件，为数据管理做好铺垫。

最后是参数输入与环境考量。根据现场情况，准确输入或选择正确的棱镜常数、气象改正参数（温度、气压）以及仪器高和棱镜高。这些参数看似琐碎，却如同精密钟表里的微小齿轮，缺一不可。忽略它们，就如同在未知的尺度下进行测量，结果必然失真。准备工作就绪，测量世界的坐标系构建方才正式拉开帷幕。

二、经典方法：已知点建站（坐标定向）

已知点建站是最基础、最常用的设站方法，其原理清晰，操作直接，堪称坐标建立的“标准范式”。该方法要求至少已知两个控制点的坐标。

第一步是架设仪器与输入测站信息。将全站仪精确架设在其中一个已知控制点（称为测站点）上，完成对中整平。进入仪器的“设站”或“坐标测量”菜单，选择“已知点建站”或“坐标定向”模式。随后，输入当前测站点的点号、北坐标（N或X）、东坐标（E或Y）和高程（Z）。仪器高需从测点标志中心量取至仪器横轴中心，并准确输入。

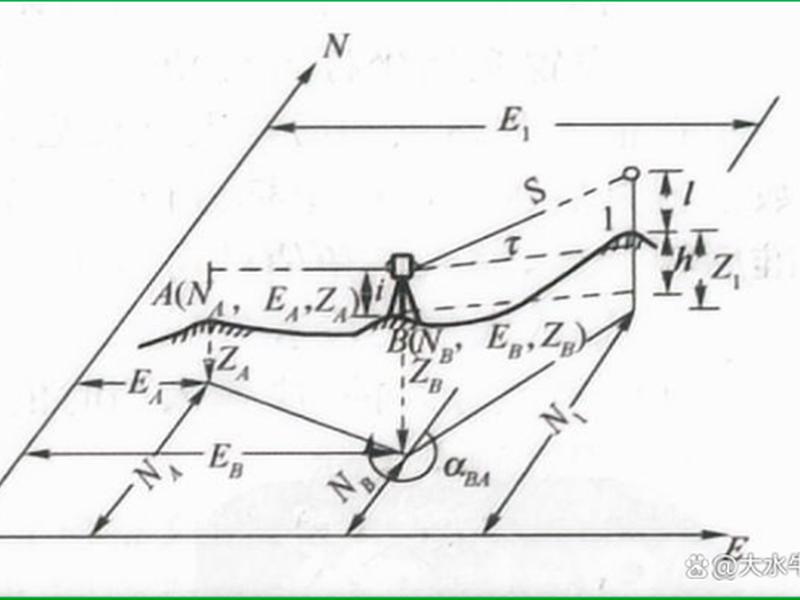

第二步是照准后视与输入定向信息。将棱镜架设在另一个已知控制点（后视点）上。转动全站仪望远镜，精确照准棱镜中心。在仪器界面输入后视点的点号与坐标。仪器内部会根据测站点与后视点的坐标，自动反算出其连线的坐标方位角。这一步骤的本质，是告诉仪器：“你所在的位置是A点，你看向的方向是B点，它们的坐标分别是……”。仪器由此瞬间确立了自身的坐标和北方向。

第三步是定向检查与确认。输入完成后，务必进行后视检查。即测量后视点的坐标，将测量值与已知值进行比对。如果差值在允许误差范围内（通常为毫米级），则说明设站成功、定向准确。这一步是防止输入错误、保证设站精度的关键保险。确认无误后，即可开始后续的测量或放样工作。整个流程如同为仪器注入灵魂，使其从冰冷的机器转变为拥有“空间感知”的智能体。

三、灵活变通：后方交会建站

当测站点本身坐标未知，或者无法在已知点上架设仪器时，后方交会法便展现出其强大的灵活性。这种方法允许仪器自由架设在通视良好的未知点P上，通过观测至少两个已知点来反算自身坐标。

其操作始于自由架站与观测已知点。在待定点P上安置并整平全站仪，无需输入测站坐标。进入“后方交会”程序，首先照准第一个已知点A的棱镜，进行测量（测角、测距），并输入A点的已知坐标。接着，照准第二个已知点B，同样进行测量并输入坐标。为了提高精度和可靠性，建议观测两个以上的已知点。

核心在于解算与精度评估。仪器内置的微处理器会利用观测的角度和距离数据，结合已知点坐标，通过空间几何计算，实时解算出测站点P的坐标（N, E, Z）。计算完成后，屏幕通常会显示残差或点位误差。这个数值反映了观测值与计算模型的吻合程度，是判断设站质量的重要指标。残差过大，可能意味着观测有误、已知点坐标有问题或点位图形强度太弱（如P点与已知点几乎共线）。

最后是应用与注意事项。后方交会解算成功后，仪器即自动完成设站，可直接进行后续工作。这种方法特别适用于控制点难以到达或需要加密控制网的场合。但需注意，已知点与未知点构成的图形应尽可能佳，避免出现“危险圆”等情况，以保证解算的稳定性和精度。它赋予了测量者“无中生有”确定自身位置的能力。

四、建立假定坐标系：从零开始创造规则

在没有已知控制点的全新测区，或者仅需进行相对测量的情况下，我们可以“自创”一个假定坐标系（自由设站）。这是测量工作中的“创世记”，从零开始定义空间的规则。

操作极为简洁。在测区选择一个便于观测全局的点作为测站点，架设仪器并整平。在设站菜单中，选择“自由设站”或类似选项。然后，任意假定该测站点的坐标，例如简单设置为（1000.000, 1000.000, 100.000）。接着，选择一个清晰的目标点作为后视点，照准后，假定一个方位角，通常设为0°00‘00“或某个整度数（如100°00’00”）。输入后视距离（可实测或假定），仪器便以此建立了一个独立的、完整的平面与高程坐标系。

在这个自创的坐标系中，所有后续测得的点，其坐标都是相对于这个假定原点和假定北方向的。它虽然不与大地坐标系联系，但在小范围工程内部（如厂房构件安装、内部土方计算）完全适用，能保证内部相对关系的绝对正确。待日后与高级控制网联测时，只需通过坐标转换参数，便能将整个假定坐标系“平移旋转”到国家或工程坐标系中。这种方法体现了测量原则性与灵活性的完美统一。

五、数字化融合：APP智能设站新纪元

随着测量技术向智能化、软件化发展，通过专用APP配合全站仪进行设站已成为高效精准的新趋势。这种方式将复杂的计算与流程管理交由软件完成，提升了作业的直观性和可靠性。

首先需要在移动设备上安装配套的测量APP，并通过蓝牙或Wi-Fi与全站仪建立稳定连接。在APP中选择设站方式，如“坐标定向”、“后方交会”等。软件界面会清晰引导操作流程，例如在坐标定向中，依次点击输入测站点坐标、后视点坐标。输入完成后，APP可远程控制全站仪自动照准并测量后视点（若仪器支持），或引导人工照准后手动触发测量。

最大的优势在于实时计算与可视化检核。测量完成后，APP会立即计算设站结果，并图形化显示残差、点位误差等信息。设站精度一目了然，不合格时可即时重测。所有设站参数、测量数据自动记录并生成电子报表，便于追溯和管理。对于“后方交会”，APP能智能处理多个已知点的观测数据，进行平差计算，得出最优化的测站坐标，比仅用两个点的传统方法更为可靠。这标志着全站仪建站从“手动操作”迈入了“智能引导”的新阶段。

六、误差控制与精度保障：精益求精的追求

无论采用哪种建站方法，对误差的控制和精度的追求都是永恒的主题。了解误差来源并采取有效措施，是获得可信成果的保证。

误差主要来源于仪器误差、对中整平误差、目标偏心误差、照准误差以及外界环境影响。例如，仪器本身的测角测距精度、对中杆的倾斜、棱镜中心与地面点的不重合、大气折光等都会引入误差。在操作中必须严格执行规范：使用经过检校的仪器、精心对中整平、采用精密对中杆和基座、在气象稳定时作业。

关键的检核与复核环节不可或缺。设站完成后，必须测量第三个已知点（检查点）的坐标，与已知值比对。这被称为“第三点检核”，是验证整个设站（包括已知点坐标、仪器操作、参数设置）是否正确的终极试金石。在长时段作业或重要任务前，应重新后视检查方向，防止仪器被意外碰动。

通过选择图形条件良好的控制点、增加多余观测、采用高精度测量模式、以及利用软件进行数据平差处理，可以进一步提升建站精度。记住，每一次精准的建站，都是对工程质量的庄严承诺，是后续所有辉煌数据图景的坚实起点。

以上是关于全站仪坐标建站步骤 全站仪建立坐标系步骤的介绍，希望对想了解建站百科知识的朋友们有所帮助。
