在人类塑造世界的宏大工地上，有一座座桥梁跨越天堑，一栋栋高楼刺破苍穹。你是否曾好奇，这些庞然大物如何被精确地安放在预定的坐标之上？答案，就藏在一个看似古老却至关重要的仪器之中——经纬仪。它不仅是工程师的“眼睛”，更是连接图纸与现实的“空间坐标转换器”。本文将带你深入经纬仪的施工世界，揭开其精准定位背后的科学原理与实战技巧，让你掌握这门将蓝图变为现实的“空间魔法”。

一、 空间基准的建立：对中与整平

一切精密测量的起点，都源于一个稳定且正确的基准。经纬仪施工的第一步，就是为这台精密仪器在现实世界中建立一个绝对可靠的“坐标原点”和“水平面”。这个过程，被称为安置仪器，核心在于“对中”与“整平”。

对中，是让仪器的竖轴中心精确对准地面上的测站点标志。想象一下，你需要以脚下一点为圆心画一个巨大的圆，圆心哪怕偏移一毫米，在数百米外的圆周上就会产生巨大的误差。无论是使用垂球还是现代的光学/激光对中器，目的都是实现“点与点的重合”，这是所有后续角度测量的绝对前提。操作时，需要耐心调节三脚架位置或基座脚螺旋，直至地面标志点与对中器中心严格重合。

整平，则是使仪器的竖轴处于铅垂线方向，从而确保水平度盘处于一个完美的水平面。这是角度测量准确的另一基石。操作分为粗略整平与精确整平两步。首先通过调节三脚架腿使圆水准器气泡居中；然后，转动照准部，使管水准器与任意两个脚螺旋连线平行，相向旋转这两个脚螺旋使气泡居中，再将照准部旋转90°，调节第三个脚螺旋使气泡再次居中。如此反复，直至仪器旋转到任何方向，气泡都稳稳居于中心。只有完成了这一系列严谨的操作，经纬仪才真正成为了施工现场的“空间定盘星”。

二、 角度的魔法：水平与竖直测量原理

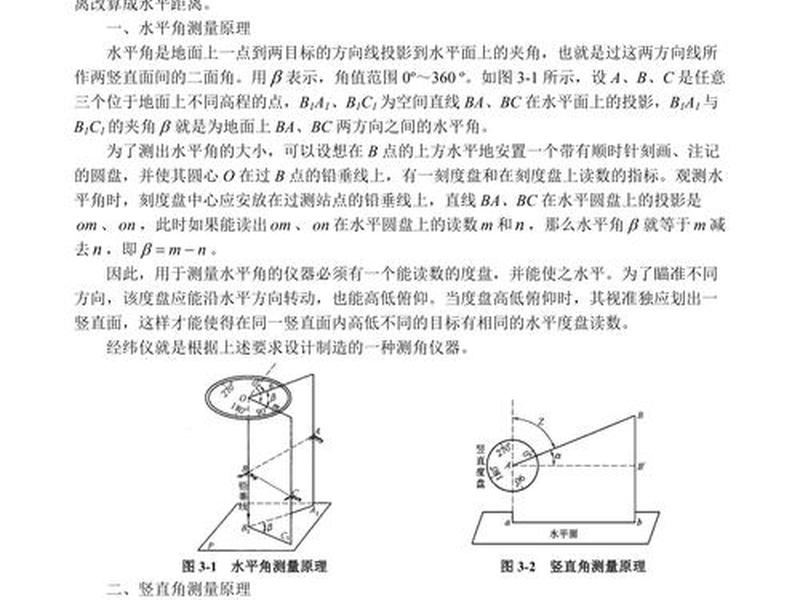

建立基准后，经纬仪的核心魔法——角度测量——便开始了。它的基本原理，是测量空间方向线在水平面和铅垂面上的投影夹角，从而确定点的相对位置。

水平角测量，本质上是测量两条相交视线所形成的两个铅垂面之间的二面角。操作时，先将望远镜瞄准第一个目标点A，在水平度盘上读取一个读数；然后水平转动照准部，精确瞄准第二个目标点B，读取第二个读数。这两个读数之差，便是∠AOB在水平面上的投影角值。这个角度，是确定点平面位置（X，Y坐标）的关键。无论是建筑物的轴线放样，还是道路的中线测设，都依赖于水平角的精确测定。

竖直角测量，则是测量视线与水平线在同一铅垂面内的夹角。视线在水平线上方称为仰角，下方称为俯角。通过望远镜瞄准目标，读取竖直度盘读数，经过特定的公式计算（考虑到仪器指标差等因素），即可得到竖直角。这个角度，结合仪器高、目标高和斜距（或平距），便可以计算出两点之间的高差，是进行高程传递、坡度测设和垂直度检查的核心依据。正是水平角与竖直角的协同作用，让经纬仪能够完整地捕捉目标点的三维空间坐标。

三、 施工放样的实战演绎

理解了角度测量原理，经纬仪便从理论工具化身为施工现场的“指挥棒”。施工放样，即是将图纸上的设计点位，精准地标定到实地，这是经纬仪最经典的应用场景。

例如，要进行一个矩形基础的轴线放样。根据总平面图和已知控制点，使用经纬仪采用极坐标法或角度交会法，将建筑物的主轴线交点（如A点）测设到地面，打下木桩。然后，在A点安置经纬仪，瞄准另一已知方向作为后视，配置水平度盘读数为0°00′00″。接着，转动照准部，使水平度盘读数精确变为设计角度（如90°），在此视线方向上，从A点开始量取设计距离（如20米），即可定出B点。同理，可以依次放出C、D等点，最终在地面上形成完整的建筑轮廓线。

在高层建筑施工中，经纬仪同样大显身手。基础完工后，需要将轴线精确向上传递。常用的方法是“外控法”，将经纬仪安置在远离建筑物的轴线控制桩上，分别用盘左、盘右两个镜位，将底部的轴线点向上投测到各层楼板边缘，取中点作为该层的轴线点。这个过程要求极高的精度和耐心，是确保建筑物垂直挺拔、不偏不倚的生命线。

四、 精度之魂：误差分析与应对

任何测量都伴随误差，追求“零误差”是永恒的课题。经纬仪施工的精度，受到仪器本身、观测者、外界环境三方面的影响，堪称一场与“误差幽灵”的无声较量。

仪器误差是内在的挑战。例如，望远镜的视准轴与横轴不垂直会产生视准误差，横轴与竖轴不垂直会产生横轴误差，还有度盘刻划不均匀、水准管轴不垂直于竖轴等。部分误差可以通过严格的检校来减小，部分则需通过科学的观测方法来消除。例如，采用盘左、盘右两个位置观测同一目标并取平均值，可以有效消除视准轴误差和横轴误差。

观测误差与外界影响则更为多变。对中不精确、整平不彻底、目标瞄准有偏差、读数估读不准，都属于人为操作误差。而温度变化导致仪器部件热胀冷缩、大风引起仪器抖动、地面辐射导致视线抖动等环境因素，也会严重影响测量结果。优秀的测量员必须养成严谨的操作习惯：选择稳固的测站、在最佳观测时段作业、给仪器足够的适应环境时间、进行多余观测和闭合检查，用流程和责任心为精度保驾护航。

五、 从光学到智能的进化之路

从1730年西森发明的第一台游标经纬仪，到1921年问世的光学经纬仪，再到1968年横空出世的电子经纬仪，这台测量神器的进化史，就是一部人类追求极致精度与效率的缩影。

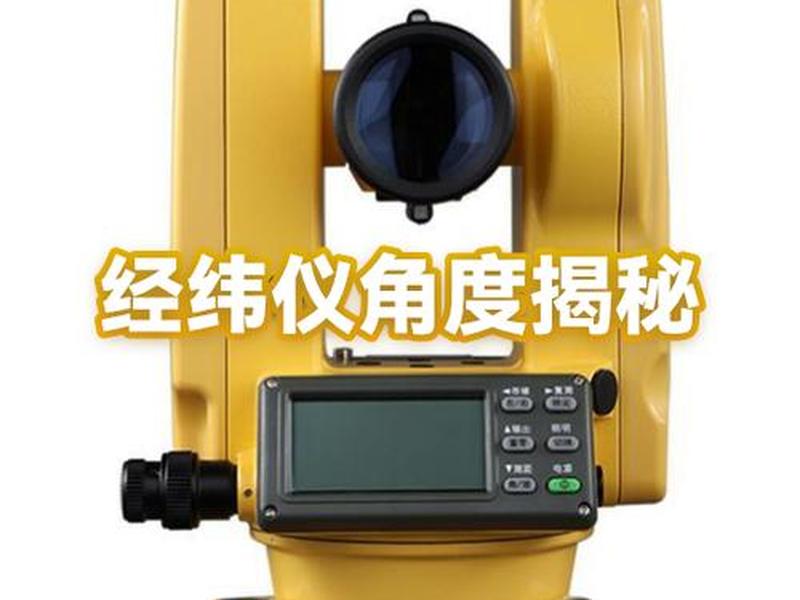

传统的光学经纬仪，依靠精密的光学玻璃度盘和显微读数系统，需要测量员通过读数显微镜手动估读，对操作者经验要求极高。而现代电子经纬仪则彻底改变了游戏规则。它采用光电扫描或编码度盘技术，实现了角度的自动测量、计算与数字显示，读数精度和速度得到飞跃式提升。更重要的是，它内置了电子倾斜传感器，能够自动对竖轴倾斜进行补偿，进一步保障了测量精度。

如今，电子经纬仪已与光电测距仪、微处理器深度融合，进化为全站仪。它不仅能测角，还能自动测距，并实时计算平距、高差和坐标，实现了数据采集、处理、存储的一体化。在施工中，配合专业软件，可以实现坐标放样、后方交会等复杂功能，将测量员从繁重的计算中解放出来，将施工精度和效率推向新的高度。从手动估读到自动采集，从单一测角到三维坐标一键获取，经纬仪的智能化演进，正不断拓宽着工程测量的边界。

六、 跨界应用的无限可能

经纬仪的舞台，早已超越了传统的土木建筑工地。它作为最基础的角度测量仪器，其原理和应用已渗透到众多需要空间定位的领域，展现着强大的跨界生命力。

在大型工业设备安装中，如发电机组、航天器总装，经纬仪是保证庞大部件精准对中的“校准之眼”。在变形监测领域，如大坝、桥梁、高层建筑的位移和沉降观测，多台高精度经纬仪可以构成监测网，持续捕捉最微小的形变，守护重大工程的安全。在机械制造中，它用于检测精密零件的角度和形状公差。

甚至在考古发掘、艺术装置安装、舞台布景定位中，也能见到它的身影。其核心价值在于，它将抽象的空间角度关系，转化为可精确度量和复现的数值。无论场景如何变幻，只要涉及到“方向”和“位置”的精确控制，经纬仪这套基于几何原理的解决方案，就始终是可靠而强大的工具。它像一位沉默的时空翻译官，将工程师的构思，无一失真地铭刻在大地之上。
