在工程测量、建筑施工乃至地形勘探的宏大舞台上，经纬仪如同一位沉默而精准的指挥家，它的每一次读数，都关乎着高楼能否垂直、道路能否笔直、蓝图能否精确落地。这台精密仪器的魔力，始于一个看似基础却至关重要的步骤——架设。一个稳固、精确的架设，是后续所有高精度测量的基石。本文将带您深入探索经纬仪架设的奥秘，揭开从笨拙新手到熟练高手必经的每一步，让“架设”这门艺术，成为您手中精准的起点。

一、 战前准备：工具清点与环境勘察

任何一场精准的战役都始于周密的准备，经纬仪架设也不例外。在接触仪器之前，一次全面的“战前检查”能避免后续操作中的手忙脚乱与潜在误差。

进行彻底的配件清点。打开仪器箱，确认经纬仪主机、配套的三脚架、光学或激光对中器、电池（针对电子经纬仪）以及必要的工具（如校正针）齐全。仔细检查仪器外观，目镜、物镜镜片应洁净无霉斑、划痕，各制动与微动螺旋转动顺滑无卡滞，水准管气泡完好。对于电子经纬仪，确保电池电量充足，开机后屏幕显示正常，无错误代码。这个步骤看似繁琐，却能有效排除因设备问题导致的测量失败。

对测站环境进行初步勘察。观察地面是否坚实平整，避开松软土质、斜坡或易震动区域（如临近马路）。检查测站点标志（如木桩、钉孔）是否清晰可见。规划仪器的大致架设高度，通常以观测者站立时，目镜与眼睛高度齐平为宜，这能保证长时间观测的舒适性与稳定性。良好的开端是成功的一半，充分的准备为后续流畅、精准的操作铺平了道路。

二、 奠定基石：三脚架安置与初步稳定

三脚架是经纬仪立足于大地的根基，它的安置直接决定了仪器的初步稳定与对中效率。这一步追求的是“大致正确”，为后续精细调整预留空间。

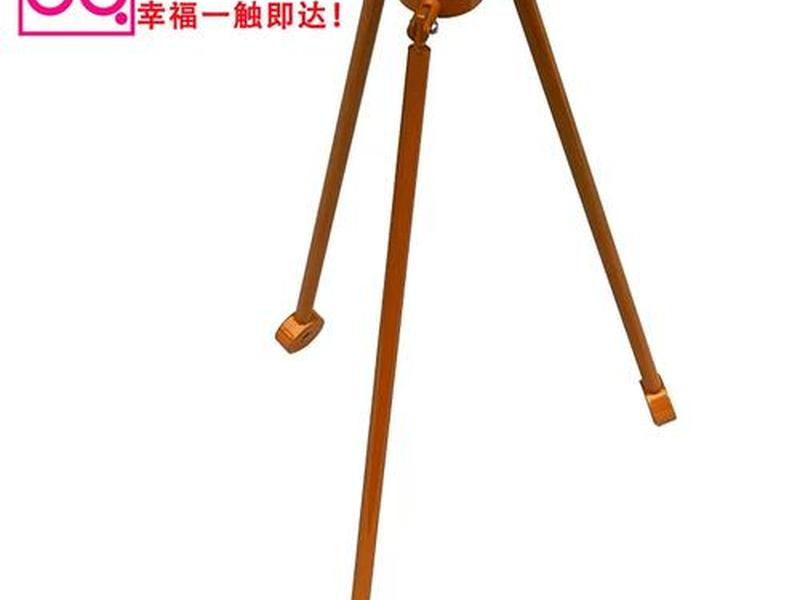

展开三脚架时，三条架腿应呈近似等边三角形分布，以提供最佳稳定性。依次松开架腿的固定螺旋，根据观测者身高调整长度，使架头抬升至胸腹之间高度后拧紧。双手分别握住两条架腿的中部，保持平行地向外移动，将三脚架架设在测站点正上方，目测使架头大致水平，中心大致对准地面标志点。随后，用力将三脚架的脚尖踩入地面，确保其在受力时不会滑动或下沉。对于坚硬地面，可使用脚架上的尖刺；对于松软地面，则需确保脚架踩实。

将经纬仪主机从箱中取出。一手稳固握住仪器的支架或基座，另一手托住底部，平稳地将其放置于三脚架架头上。然后，立即旋紧中心连接螺旋，将仪器牢固地固定在三脚架上。切记，在拧紧螺旋的过程中，手应始终扶住仪器，防止意外滑落。一个稳固的基座，如同建筑的深地基，是抵抗外界干扰、保证测量数据“岿然不动”的第一道防线。

三、 精准对中：让仪器与测点同心

对中的目标，是使经纬仪的竖轴（旋转中心）精确穿过地面测站点的标志。这是消除仪器中心误差的关键，其精度直接影响短边测量的结果。现代仪器多采用光学或激光对中器，使得这一过程更为直观高效。

首先进行粗对中。观察光学对中器目镜（或激光光斑），同时双手平行提起并移动三脚架的两条腿（注意是平移，而非旋转），使对中器分划板中心或激光点大致对准地面标志。这个过程需要一些协调性，移动脚架时需保持架头相对水平。粗对中允许有几厘米的偏差，它为接下来的精对中奠定了基础。

完成粗对中并踩稳脚架后，进行精对中。转动光学对中器的目镜调焦环，使分划板十字丝清晰；再推拉或旋转对中器物镜筒，使地面标志点成像清晰。轻微松开中心连接螺旋（仅松开到仪器能在架头平面上轻微滑动即可），用手轻轻平移仪器底座，直至地面标志点精确位于分划板小圆圈的中心。随后，立即轻轻拧紧中心连接螺旋。拧紧后需再次检查对中情况，因为紧固过程可能引起微小偏移。激光对中器原理类似，其可见的红色光斑使对准更为便捷。完美的对中，意味着仪器的“心脏”已与大地上的坐标原点重合。

四、 精密整平：构建绝对的水平基准

整平的目的是使经纬仪的竖轴处于铅垂状态，从而确保水平度盘真正水平。这是角度测量准确的另一生命线。整平通过对基座上的三个脚螺旋进行操作来完成，通常与对中交替进行，直至两者均满足要求。

整平首先依赖圆水准器进行粗平。观察基座上的圆水准气泡，通过伸缩三脚架的三条腿的长度（注意是分别调节每条腿的伸缩部，而非移动脚架位置），使气泡大致居于圆圈中央。此步骤可大幅减小后续用脚螺旋精平的工作量。

接着，使用照准部上的管状水准器进行精平。转动照准部，使水准管平行于任意两个脚螺旋的连线方向。然后，双手同时向内或向外旋转这两个脚螺旋，使水准管气泡居中。气泡移动的方向与左手大拇指旋转的方向相同。随后，将照准部旋转90°，使水准管垂直于之前两个脚螺旋的连线方向，此时单独旋转第三个脚螺旋，使气泡再次居中。

将照准部转回初始位置检查，通常会发现气泡有微小偏离。重复上述“平行—调平—旋转90°—调平”的过程，直至照准部旋转到任何位置，水准管气泡偏离中心均不超过一格。精平完成后，务必再次检查对中，因为整平过程可能会破坏对中。如对中有微小偏移，可再次轻微松开中心连接螺旋平移校正，然后微调脚螺旋重新整平。这个“对中-整平”的迭代过程，是追求极致精准的必修课，需要耐心与手感。

五、 最终调校与操作要点

在完成对中与整平后，还有一些关键的调校与操作习惯，能进一步提升观测质量与仪器寿命。这些细节体现了操作者的专业素养。

首先进行视差消除与瞄准准备。瞄准目标前，先进行目镜调焦：将望远镜对准明亮背景（如天空或白墙），转动目镜调焦环，直到十字丝成像最清晰。这一步是针对观测者眼睛的屈光度进行个人化设置，设置好后，同一观测者在本次测量中无需再调整。然后，使用望远镜上的粗瞄准器（准星和照门）大致对准目标，锁紧望远镜和照准部制动螺旋。最后进行物镜调焦，转动调焦螺旋使目标像清晰，并上下左右微移眼睛，检查目标像与十字丝之间有无相对移动（即视差），如有则轻微重新调焦直至消除。

养成规范的操作手法。转动任何螺旋时，动作应平稳、轻柔，尤其微动螺旋，应始终沿旋进方向最终对准目标，以消除螺纹间隙误差。瞄准目标时，应尽量瞄准其底部或竖直线条的底部，以减少目标倾斜带来的误差。在强光下作业，务必避免望远镜直接对准太阳，以免损坏仪器内部元件并伤害眼睛，应使用滤光镜。

是仪器的收放与保养。测量结束后，先将各制动螺旋适度锁紧，再将脚螺旋旋至中间位置，以保护螺纹。拆卸时，务必一手扶住仪器主机，另一手松开中心连接螺旋，然后平稳取下放入箱内。仪器运输和存放应避免剧烈震动、高温高湿环境。定期清洁镜头，使用专用擦镜纸。这些习惯，是对精密仪器最大的尊重，也是数据长期可靠性的保障。

六、 核心要诀与常见误区破解

掌握流程后，理解其核心逻辑与避开常见陷阱，能让您从“会架”升华到“精通”。架设的精髓在于理解对中与整平之间的相互影响与平衡。

最核心的要诀是 “先粗后精，反复迭代”。整个过程是粗对中→粗平→精平→精对中→再精平的循环。初学者常犯的错误是试图一步到位，结果顾此失彼。正确的做法是接受中间过程的不完美，通过几次迭代逐步收敛到最佳状态。另一个关键是 “架头水平优先”。在安置三脚架时，尽可能使架头水平，这能极大简化后续用脚螺旋整平的难度，提升整体效率。

常见的误区包括：对中时用力旋转脚架（应平移）、整平时大幅度旋转脚螺旋（每次调节量应小）、忘记消除视差就读数、以及在仪器未妥善固定时松手。电子经纬仪虽自动化程度高，但其对中、整平的物理原理与光学经纬仪完全一致，绝不能因有数字显示而忽视这些机械调整的精度。牢记，再智能的仪器，也建立在稳固、精确的物理基准之上。
