想象一下，一栋房屋的诞生，始于地面上几条精准的线条。这些线条，是蓝图与现实交汇的起点，是万丈高楼得以笔直矗立的生命线。而在这背后，经纬仪——这个看似古老却无比精密的测量仪器，扮演着“建筑之眼”的关键角色。它绝非简单的量角器，而是将二维图纸精准投射到三维世界的空间魔法师。无论是自建房的宅基地，还是大型工程的地基，精准的放线都是确保建筑结构安全、尺寸无误的第一道，也是最核心的关卡。本文将深入浅出地为您解析经纬仪在房屋建设放线中的核心用法与完整教程，带您揭开精准建造的第一层神秘面纱。

一、 放线核心：三个阶段与工具选择

房屋施工放线并非一蹴而就，它是一场贯穿建设始终的精密“战役”，主要分为三个战略阶段：建筑物定位、基础施工放线和主体施工放线。

建筑物定位，堪称工程的“奠基礼”。这需要城市规划部门与专业测量人员协同，依据总平面图，使用全站仪或高精度经纬仪，在施工现场确定至少四个永久性的定位桩。这就像为建筑物在地球表面烙下独一无二的坐标印记，是所有后续工作的绝对基准。

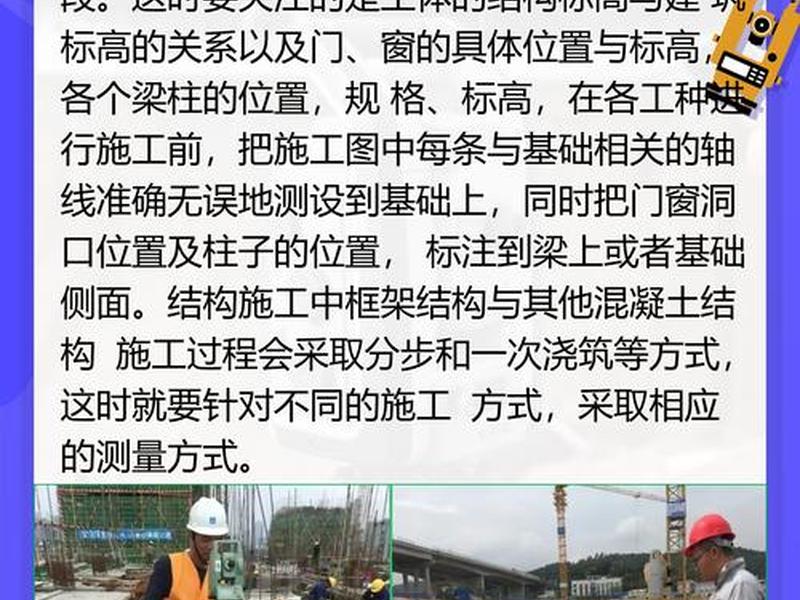

进入基础施工放线阶段，战斗才刚刚开始。施工单位依据已设定的定位桩，使用经纬仪放出所有建筑轴线的定位桩。这个过程需要测量员、施工负责人及监理共同参与复核，确保万无一失。随后，测量员依据这些轴线，用经纬仪、线绳、墨斗等工具，在地上清晰地画出基础开挖的边线。此阶段有一个至关重要的技巧：必须将轴线定位桩引测到工地周边永久性的固定物上，形成“备份坐标”，以防现场桩位被意外破坏，这是工程界的“双重保险”。

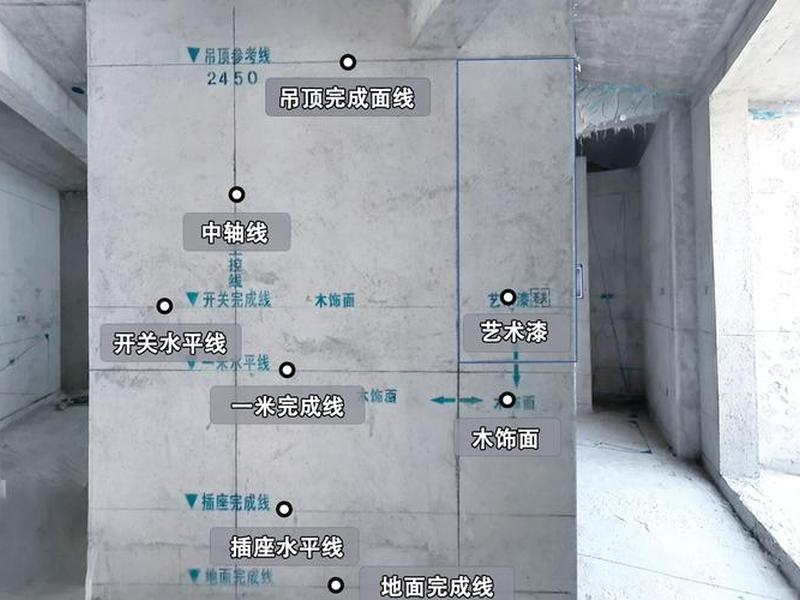

当建筑冲出“正负零”，主体施工放线的大幕便徐徐拉开。从一层到封顶，每一层楼面的轴线都需要从下层精准传递上来。经纬仪、线坠、钢卷尺是主力工具。测量人员根据底层的轴线控制桩，将轴线垂直投测到新的施工层面，弹上墨线，再据此放出墙体、柱子等具体边线。这个过程循环往复，如同为建筑的生长描绘精准的骨骼，确保其垂直度与平整度毫厘不差。

二、 实战起点：仪器架设与对中整平

任何精密的测量都始于仪器的完美安置。对于经纬仪而言，架设、对中与整平是三位一体、不可分割的基本功，是确保所有测量数据准确的基石。

选择一个稳固且视野开阔的测站点安置三脚架。粗略对中，使仪器中心大致对准地面控制点。随后，进入精细操作环节：通过调节三个脚螺旋，使圆水准器气泡居中，完成粗略整平。然后，转动照准部，使管状水准器与任意两个脚螺旋的连线平行，相对旋转这两个脚螺旋，使气泡精确居中。再将照准部旋转90度，调节第三个脚螺旋，使气泡再次居中。反复调整，直至照准部旋转到任何方向，气泡都稳定居中。仪器已处于严格的水平状态。

在整平过程中或之后，需通过光学对中器观察，微移仪器底座，使地面控制点精确落在对中器的刻画圈中心。这个过程需要耐心与微操，因为整平与对中会相互影响，往往需要一两次来回调整，才能达到对中误差小于3毫米、气泡严格居中的理想状态。完美的对中整平，意味着仪器的旋转竖轴与地面的铅垂线重合，这是所有角度测量准确的前提。

三、 精准施测：瞄准、读数与角度放样

仪器架设完毕，真正的测量艺术正式开始。第一步是瞄准。松开望远镜和照准部的制动螺旋，用粗瞄器大致对准目标（如另一端的控制桩），锁紧制动螺旋。然后调节目镜使十字丝清晰，再调焦物镜使目标影像清晰。使用微动螺旋，使目标的影像被十字丝的竖丝精确平分，消除视差。

接下来是读数。打开反光镜照亮读数窗，通过读数显微镜即可读取水平度盘和竖直度盘的读数。现代光学经纬仪多采用分微尺或数字化显示，读取方便。记录数据时务必清晰、复核，这是将角度信息转化为地面点位的依据。

最核心的应用在于角度放样。假设需要在地面上放出一条与已知方向成特定角度的新轴线。先将经纬仪安置在起点，瞄准后视已知方向，并将水平度盘配置为0°00′00″。然后松开照准部制动，旋转仪器，使水平度盘读数精确等于需要放样的角度值。望远镜视准轴所指的方向，就是所需的新方向。在此方向上，通过测距或拉钢尺定出距离，即可在地面上标定出新的轴线点。通过重复此过程，建筑复杂的轴线网便能从图纸上“搬”到实地。

四、 高层传递：内控法与外控法揭秘

当建筑向上生长，如何将底层的轴线精准地传递到数十米甚至上百米的高空？这是高层建筑放线的核心挑战。常用的方法主要有外控法和内控法。

外控法适用于楼层较低或场地开阔的情况。它将经纬仪安置在建筑物外侧的轴线控制桩上，直接瞄准底层轴线标志，向上投测到施工楼层。这种方法直观，但受场地限制和天气影响较大，且随着楼层增高，仰角变大，投测精度会下降。

高层建筑更普遍采用内控法。它在建筑物内部，于底层选择通视良好的位置，建立一组精准的内部控制点（通常在预埋钢板上刻划十字线）。向上施工时，在每个楼层的对应位置预留约200mm×200mm的传递孔（也称放线洞）。使用高精度的激光铅垂仪或光学铅垂仪，将底层内部控制点的中心垂直向上投测到各层楼面。然后，在接收层临时覆盖的玻璃板或靶心上标记出投测点，该点即成为该楼层的测量基准。将经纬仪安置于此点，即可恢复并放出该层的全部轴线。这种方法不受外界干扰，精度高，是现代超高层建筑测量的主流技术。

五、 误差控制与施工复核

“失之毫厘，谬以千里”，在建筑放线中体现得淋漓尽致。误差控制贯穿于每一步操作。仪器本身的误差需通过定期检定来消除。操作误差则要求测量员规范作业：对中整平要耐心，瞄准目标要精确，读数记录要细心。外界环境影响，如日照不均导致仪器部件热胀冷缩、大风引起脚架晃动等，也需设法规避，比如选择阴天无风的时段进行关键测量。

施工复核是杜绝错误的最后一道，也是最重要的一道防火墙。任何关键线位放样完成后，都必须进行独立复核。常用的方法包括：测量闭合图形的内角和是否为理论值；复核对角线长度是否相等；使用不同的控制点或方法重新放样同一点位进行比对。尤其在基础开挖后、每层楼面混凝土浇筑前，都必须对轴线、标高进行严格复核。监理人员的旁站监督与验证，正是这一环节的制度化体现。只有经过多重校验无误的线，才能成为指导施工的“金科玉律”。

六、 从理论到精通：实践技巧与心法

掌握规程只是入门，成为优秀的“放线人”更需要实践锤炼与经验心法。首先要精通图纸，能快速在脑海中构建建筑物的空间模型，理解每一条轴线的意义。要熟悉各种工具的特性，知道在何种情况下使用线坠辅助，何时用墨斗弹线更快，钢尺拉紧的力度如何保持一致。

现场应变能力至关重要。当遇到障碍物遮挡视线时，要学会设置转点进行角度传递；当控制桩可能被施工破坏时，要及时引测辅助桩加以保护。一个成熟的测量员，其工具箱里不仅装着仪器，更装着解决问题的多种预案。记住，放线不仅是技术活，更是责任活。每一次对中，每一次读数，都承载着建筑的安全与质量。只有心怀敬畏，手执精准，才能画出建筑最稳固的根基。
