在建筑工程宏伟蓝图的第一笔落下之前，有两把无形的“钥匙”早已悄然开启了整个项目的大门——它们就是总图上的地形标高与建筑坐标。这绝非简单的数字标注，而是工程师与大地对话的语言，是精准将设计从图纸搬入现实空间的“经纬线”。你是否想过，那些看似枯燥的标高数字和坐标网格，如何共同编织成一张精密的空间控制网，决定了万丈高楼能否从复杂的地形中平稳“生长”？本文将为你深入解码工程测量中，场地总图地形标高与坐标之间那千丝万缕、互为唇齿的深刻关系，揭示它们协同运作的内在逻辑。

一、 空间定位的二维与三维密码

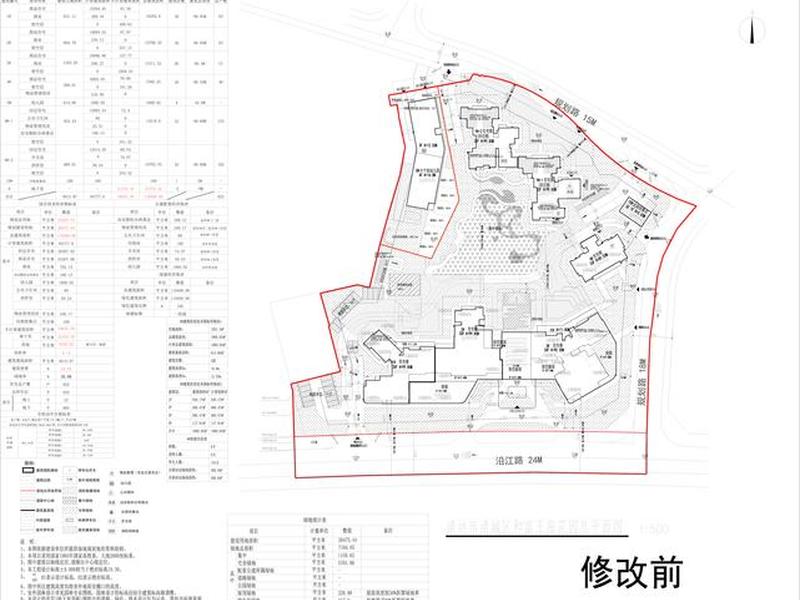

如果把建筑场地想象成一个立体空间，那么坐标系统就是为这个空间铺上的精准“网格纸”。它主要解决“点在哪里”的平面位置问题。在总图上，我们通常采用建筑坐标系（施工坐标系），其坐标轴（常以A、B表示）往往与主要建筑物的轴线平行或垂直，原点则巧妙设定在总平面图的西南角，确保所有设计坐标均为正值，极大地方便了施工放样。

仅有平面坐标，建筑还只是飘在空中的二维幻影。这时，地形标高便赋予了空间第三维的灵魂——高度。标高，本质上是地面上某一点相对于统一基准面（如黄海平均海平面）的垂直距离。总图上密密麻麻的等高线、关键点的标高标注，共同描绘出场地的“三维皮肤”，直观展示了哪里是山脊，哪里是山谷，坡度如何变化。

二者的关系在此层面水融：坐标确定了建筑物在水平面上的“户籍地址”，而标高则决定了它的“海拔高度”。任何一项建筑元素的精确定位，都必须同时具备准确的平面坐标（X，Y或A，B）和高程坐标（H），三者合一，才能实现从二维图纸到三维实体的完美映射。缺少任何一维信息，施工都将失去精确的立足点。

二、 地形起伏与坐标网格的共舞

真实的场地很少是一马平川。当坐标网格覆盖在起伏不平的地形上时，一场精密的“共舞”便开始了。等高线是地形标高最直观的表达，它形象地展示了地面高低起伏的形态。工程师通过解读等高线，可以判断汇水区域、设计排水路径、评估土方平衡。

坐标系统在此扮演着“骨架”角色。在总图设计阶段，设计师需要将建筑物的轮廓、道路管线走向等，与地形等高线进行叠加分析。例如，建筑物的角点坐标确定后，其所在位置的原地形标高（通过等高线内插获得）就成为决定基础埋深、场地平整设计标高的关键依据。一个坐标点，对应一个特定的地形标高，共同决定了该点处的施工策略。

这种关系在土方计算中体现得淋漓尽致。基于坐标网格划分的方格网法，每个方格角点的坐标是已知的，通过测量或从等高线获取这些角点的原地形标高，再与设计标高进行比较，才能精确计算出每个方格的填挖土方量。没有坐标，无法划定计算单元；没有标高，计算无从谈起。二者协同，才能实现经济合理的场地平整。

三、 施工放样的行动双翼

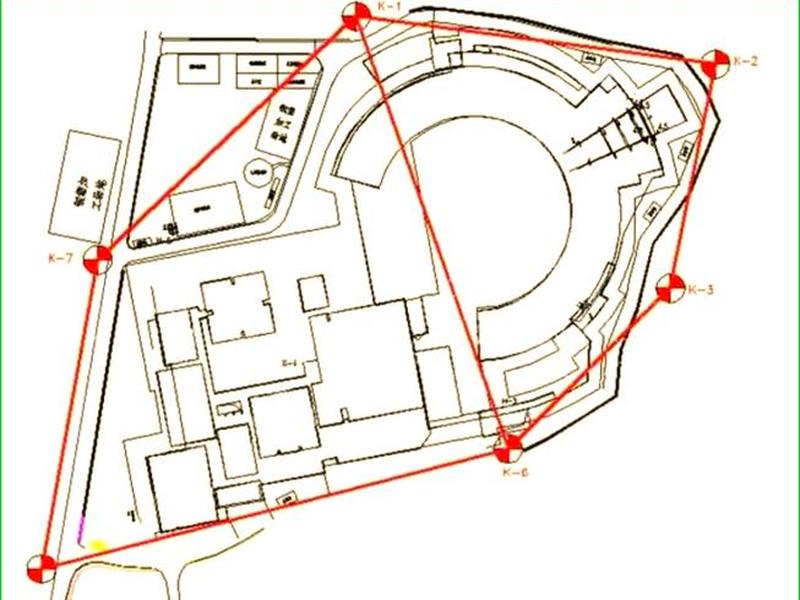

当设计蓝图进入施工阶段，标高与坐标的关系从静态分析转为动态控制，成为现场测量放样的“行动双翼”。施工控制网的建立，首当其冲。测量人员会依据总图，在现场布设一系列具有精确坐标和高程的控制点。这些点构成了整个施工测量的基准框架。

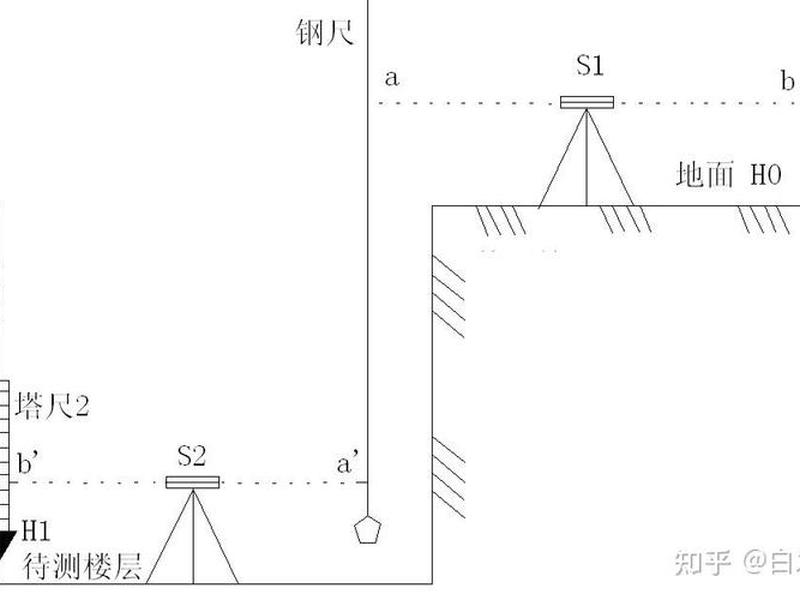

建筑物的轴线、边界线、桩位等，首先通过全站仪等设备，依据其设计坐标在实地标定出来，这解决了“平面位置对不对”的问题。紧接着，水准仪、GNSS-RTK等技术依据控制点的高程，将设计标高逐层传递到施工面上，控制着楼板浇筑高度、管线安装位置等，这解决了“高度准不准”的问题。例如，在超高层建筑中，通过激光垂准仪将底层坐标控制点垂直向上传递，同时用精密水准仪同步传递标高，二者结合确保了结构在百米高空依然精准对位。

任何施工误差，都可能在坐标和标高两个维度上同时发生。施工过程中的监测复核，也必须双管齐下。既要检查平面位置是否偏离设计坐标，也要监测沉降、变形导致的高程变化。二者数据相互校验，共同保障施工精度与安全。

四、 多专业协同的通用语言

一个现代化的建筑项目，是土木、结构、给排水、电气、暖通等多专业交织的复杂系统。总图上的坐标和标高，正是所有专业进行空间协同的“通用语言”和“统一接口”。所有专业的构件、设备、管线，都需要在总图这个统一的空间坐标系中，定义自己的平面位置和安装高度。

结构柱需要坐标定位，也需要基础底标高和柱顶标高；给排水管道需要平面走向坐标，也需要管底标高和坡度；电气桥架同样需要敷设路径坐标和安装高度。如果没有统一的坐标系统，各专业图纸将无法对位，可能发生管线“撞车”；如果没有统一的标高基准，就会出现地漏高于地面、风管挡住梁底等荒唐错误。

总图作为项目空间的“总宪法”，通过坐标和标高这两个核心要素，约束和引导所有专业在三维空间中有序排列，实现从宏观布局到微观接口的无缝衔接。这种协同关系，是建筑实现其功能、保证施工顺利的基础。

五、 从图纸到数字模型的进化

随着建筑信息模型（BIM）技术的普及，总图地形标高与坐标的关系进入了数字化、智能化的新阶段。在BIM环境中，场地被创建为一个包含精确地理坐标和丰富高程信息的数字地形模型。建筑物、构筑物的BIM模型本身，就包含了每个构件的三维空间坐标信息。

坐标与标高的关系被集成在同一个数字孪生体中。软件可以自动进行冲突检测（如土方计算、净高分析），模拟建筑物与真实地形的衔接。施工阶段，BIM模型中的坐标和标高数据可以直接驱动智能全站仪进行自动化放样，甚至引导施工机器人进行作业，精度和效率得到革命性提升。

数字模型使得标高与坐标的关系从二维图纸上的抽象标注，变成了可视、可分析、可模拟的三维实体关系。这不仅是技术的进步，更是对二者内在逻辑关系更深刻、更集成的表达与应用。

六、 精度与安全的生命纽带

归根结底，总图地形标高与坐标精密协作的终极目的，是保障工程的精度与安全。坐标错误，可能导致建筑物整体偏移、越出红线；标高错误，则可能引发排水倒灌、结构失稳、管线破裂等严重问题。二者任一出现偏差，都如同大厦失去了根基。

在边坡工程中，监测点的坐标位移可以反映水平滑移，而标高的变化则直接指示沉降或隆起，二者结合才能全面判断边坡稳定性。在沉降观测中，监测点不仅要有稳定的坐标以确保每次测量对位同一位置，其高程的历时变化更是安全预警的关键指标。它们共同构成了工程安全的监测网络。

从测量、设计到施工、运维，对坐标和标高的敬畏与精益求精，贯穿始终。它们不是冰冷的数字，而是承载着工程质量与人民生命财产安全的重托。维护好这条“生命纽带”，是每一个工程测量者和建设者的核心责任。

工程测量中，建筑场地总图上的地形标高与坐标，犹如一对默契的舞伴，一位定义水平维度上的精确经纬，一位勾勒垂直维度上的起伏轮廓。它们从空间定位、地形分析、施工放样，到多专业协同、数字化演进，直至精度安全控制，始终相互依存、相互校验、协同作用。理解并掌握这对“空间双生子”的深层关系，不仅是从业者的专业基石，更是将宏伟蓝图无误地镌刻在大地上的根本保证。它们共同编织的那张无形而精密的空间控制网，正是人类建筑文明得以在地球表面精准“生长”的隐秘而伟大的语言。
