对于初入建筑行业的“小白”或心怀梦想的 DIY 爱好者而言，面对铺天盖地的线条、符号和数字，建筑施工图纸无异于一部用专业密码书写的“天书”。那种茫然与挫败感，仿佛置身于一座没有地图的迷宫。掌握识图技能并非遥不可及。本文将为您系统梳理零基础建筑图纸识图教程入门视频与建筑施工图纸识图教程 入门的核心脉络，化繁为简，带您亲手揭开图纸的神秘面纱，迈出从“看图懵”到“识图通”的关键第一步。

一、 建立认知：图纸的“语言”与“家族”

在深入任何教程之前，必须理解建筑图纸的本质。它并非随意绘制的线条，而是一套高度标准化、全球通行的工程“语言”。这套语言通过图形、符号、尺寸和文字注释，精确描述建筑物的所有信息，从宏观布局到微观节点。

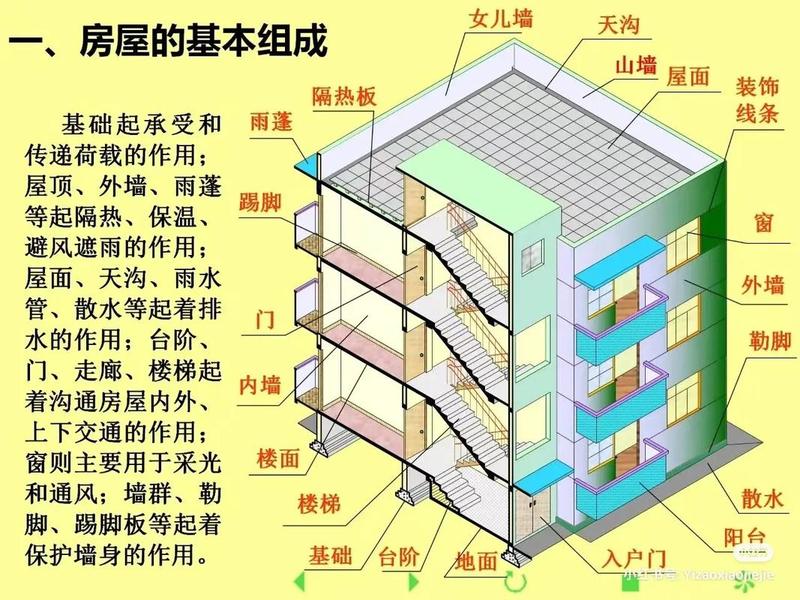

一套完整的施工图是一个庞大的“家族”，主要包括建筑施工图（简称“建施”）、结构施工图（简称“结施”）和设备施工图（简称“设施”）。对于初学者，首要攻克的是“建施”和“结施”。零基础建筑图纸识图教程入门视频通常会从这里切入，生动展示如何区分这两者：建筑图如同建筑物的“外貌与户型图”，专注于空间功能、布局、尺寸和装饰；而结构图则是建筑物的“骨骼与肌”，揭示梁、板、柱、墙、基础等承重构件的布置、尺寸和钢筋配置。理解这种“皮”与“骨”的关系，是识图思维的基石。

许多入门教程强调，看图的第一步绝非直接扎进复杂的平面图，而是要从“图纸目录”和“设计总说明”开始。这如同阅读一本书的目录和前言，能让你快速了解项目全貌、设计依据、关键材料、特殊工艺要求及注意事项。忽略这一步，后续识图将事倍功半。

二、 掌握核心：循序渐进的识图步骤

高效的识图并非胡乱翻阅，而是遵循一套科学的“作战地图”。优秀的建筑施工图纸识图教程 入门内容，无不强调“循序渐进”的原则。一个被广泛认可的经典步骤是：设计说明→平面图→立面图→剖面图→结构图→详图。

通过设计说明建立整体印象。接着，建筑平面图是重中之重，它展示了每层楼的墙体、门窗、楼梯、房间功能布局及关键尺寸（开间、进深）。在此阶段，要结合零基础建筑图纸识图教程入门视频中的三维动画演示，将二维平面在脑海中立体化，想象出空间的真实模样。

然后，通过立面图和剖面图，了解建筑物的外部造型、内部空间高低变化和层高关系。对照结构图，理解建筑空间是如何通过混凝土、钢筋等构件实现的。这个过程需要“建施”与“结施”反复对照，查看轴线、标高、墙体位置是否一致。许多教程会提醒，养成“随看随记”的习惯，标记关键数据和疑点，是提升识图效率的不二法门。

三、 破解密码：符号、图例与尺寸

图纸上充斥着各种令人眼花缭乱的符号、图例和尺寸标注，这正是让新手望而却步的“密码系统”。入门教程的核心任务之一，就是带领学员破解这套密码。

例如，不同的线型（实线、虚线、点划线）代表不同的含义（可见轮廓线、不可见轮廓线、轴线等）。门窗、卫生洁具、楼梯等都有特定的图例表示。标高符号（如“▼3.600”）表示某处相对于基准零点的高度。轴线编号（纵向A、B、C…，横向1、2、3…）则是定位所有构件的“坐标网”。建筑施工图纸识图教程 入门会系统梳理这些基础元素，并强调牢记关键尺寸的重要性，如建筑物的总长、总宽、层高、主要梁柱断面尺寸等。

更重要的是，要理解“绝对标高”与“相对标高”、“建筑标高”与“结构标高”的区别。这些概念在视频教程中通过对比图示和现场实景对照，往往能获得更直观的理解。掌握这些基础符号与规则，就如同掌握了阅读图纸的“词汇表”和“语法”。

四、 深化理解：关键图纸的深度解读

在掌握基本步骤和符号后，需要对关键图纸进行深度解读。这包括基础图、梁板柱配筋图、节点详图等。对于结构部分，理解基础形式（独立基础、条形基础、筏板基础）、梁板柱的受力关系至关重要。

零基础建筑图纸识图教程入门视频的优势在此凸显，它可以通过三维模型剖解、动画演示钢筋的排布规则（如下部筋、上部筋、箍筋、腰筋），展示“锚固”、“搭接”、“加密区”等抽象概念在实际中的形态。例如，学习如何阅读梁的集中标注和原位标注，是看懂结构图的一大难关，动态视频讲解能清晰展示钢筋在梁中的具体位置和走向。

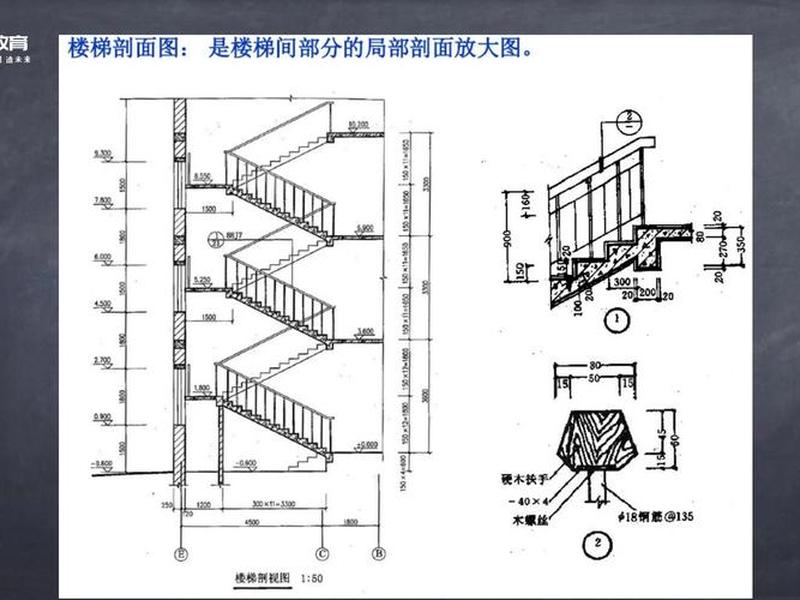

要学会查阅“节点详图”或“大样图”。当平面、立面、剖面图无法表达清楚某个局部构造时，会通过索引符号引出的详图来展示。看懂这些“放大镜下的细节”，是确保施工准确无误的关键，也是检验识图能力深度的试金石。

五、 利用工具：从传统到现代的学习资源

当今的学习者拥有比过去更丰富的工具和资源。除了传统的纸质图纸和教材，零基础建筑图纸识图教程入门视频已成为主流学习途径。这些视频教程通常结合现场实拍、三维动画、软件模型（如CAD、BIM）同步讲解，让抽象概念变得可视可感。

选择教程时，应关注其是否体系完整、由浅入深，是否包含从建筑总说明、平面图到复杂结构详图的全程讲解。利用CAD看图软件，可以轻松测量尺寸、分层查看不同图纸内容，是极佳的辅助实践工具。一些教程还会提供配套的练习图纸，让学习者在“读图-思考-验证”的循环中巩固技能。

记住，理论与实践相结合至关重要。如果有条件，在观看视频学习后，尝试对照一套简单的实际工程图纸进行识读，或到施工现场（在安全前提下）实地对照，将会产生“顿悟”般的效果，彻底打通从理论到实践的“任督二脉”。

六、 规避常见误区与实战技巧

入门者在识图过程中常会陷入一些误区。例如，只看建筑图不看结构图，导致无法理解空间如何被支撑；孤立地看一张图，忽略图纸之间的关联（如平面图与剖面图的对应关系）；对符号和标注一知半解，凭猜测行事。

优秀的建筑施工图纸识图教程 入门会专门总结这些“坑”，并提供实战技巧。例如，坚持“先粗后细、先大后小、先建筑后结构、先整体后局部”的原则；对于复杂的区域，采用“化整为零”的方法，逐个系统（如竖向交通系统、给排水系统）击破；勤于使用“对比法”，将不同专业、不同楼层的图纸放在一起比较，查找可能存在的矛盾或疏漏。

最终，识图能力的提升依赖于“量”的积累和“思”的深度。反复阅读不同类型的图纸，从住宅到公共建筑，从简单到复杂，不断挑战自己。当你能够仅凭图纸就在脑海中清晰地构建出建筑的完整三维形象，甚至能预判施工难点时，你就真正掌握了这门工程世界的通用语言，获得了开启建筑殿堂大门的金钥匙。
