你是否曾对建筑图纸上那些神秘的符号与线条感到困惑？是否渴望掌握解读智能建筑“神经系统”图纸的能力？一本名为《零基础学建筑弱电识图（双色版）》的书籍，正成为无数初学者踏入建筑智能化领域的灯塔。建筑电气弱电识图，不仅是看懂图纸的技术，更是解锁现代建筑智慧核心的密码。本文将带你深入探索这本实用指南的奥秘，并从多个维度剖析建筑电气弱电识图的核心知识与价值，为你打开一扇通往智能建筑世界的大门。

弱电识图：智能建筑的解码艺术

建筑弱电系统，犹如人体的神经网络，承载着信息传输、安全防范和自动控制的使命。与驱动灯具、电梯的强电不同，弱电通常指安全电压以下的电能，以及承载语音、图像、数据的信号源。智能建筑的宏伟蓝图，正是通过弱电工程图这一独特的“工程语言”来描绘的。

识读弱电工程图，是一场与设计者跨越图纸的深度对话。它要求读者不仅能看懂图例、符号、线条等直接呈现的信息，更要能洞察图纸背后隐含的设计意图、施工规范与技术要求。这个过程并非简单的“看”，而是“看、想、转”的结合：看清图上直接表达的内容，思考图中未明示的隐含知识，最终实现图纸与实物在脑海中的自由转换。

对于零基础者而言，掌握这套“解码艺术”是踏入行业的第一步。《零基础学建筑弱电识图（双色版）》正是为此而生，它用双色印刷清晰区分重点，将复杂的知识层层剥开，引导读者从认识最基本的图例开始，逐步构建起完整的识图思维体系。

核心系统：洞悉智能建筑的5A架构

要真正读懂弱电图，必须理解其服务的核心——智能建筑的5A系统。这五大系统构成了现代智能建筑的骨架，也是弱电工程图主要描绘的对象。它们分别是通信自动化系统（CA）、办公自动化系统（OA）、楼宇自动化系统（BA）、安全自动化系统（SA）和消防自动化系统（FA）。

通信自动化系统是建筑的“信息高速公路”，负责电话、网络、电视等信号的布设与接入。办公自动化系统则聚焦于提升办公效率的智能化环境。楼宇自动化系统堪称建筑的“智慧大脑”，实现对空调、照明、给排水等设备的集中监控与管理。安全自动化系统如同忠诚的“电子卫士”，涵盖视频监控、入侵报警、门禁控制等。消防自动化系统则是生命的“守护神”，确保火灾预警与应急响应的及时有效。

弱电工程图的识读，本质上就是对这五大系统施工蓝图的理解。图纸上每一根线条的走向，每一个符号的含义，都对应着某个系统内具体设备的安装位置、连接方式与控制逻辑。理解5A架构，就如同拿到了进入智能建筑迷宫的地图总览。

识图方法论：从节点到系统的贯通

面对一张布满符号的弱电平面图，新手常感到无从下手。有效的识图方法能化繁为简。业内推崇“节点法与节线法”，即遵循“节点—线路—标识”的分析路径。节点代表各类设备箱、插座、传感器等终端；线路代表连接节点的管线；标识则说明了线缆型号、敷设方式等关键信息。

例如，识读一张户内弱电施工图，首先要找到多媒体弱电箱这个核心节点，然后顺着管线走向，识别通往各个房间的电话插座、网络插座、电视插座等终端节点。需关注线旁的标注，如“TO插座使用SC20管，FC敷设”，这表示电话插座使用焊接钢管、管径20毫米、沿地板暗敷。这种方法将复杂的系统分解为易于理解的点和线。

更高阶的识图，要求具备图物互转的能力。看到图纸上的一个弱电插座图例，脑海中应立刻浮现出其实物样貌、接口类型及安装场景。这种能力需要结合对设备实物、施工工艺的了解，以及对国家相关制图规范与标注方式的熟悉才能养成。

图纸语言：破解标注与图例的密码

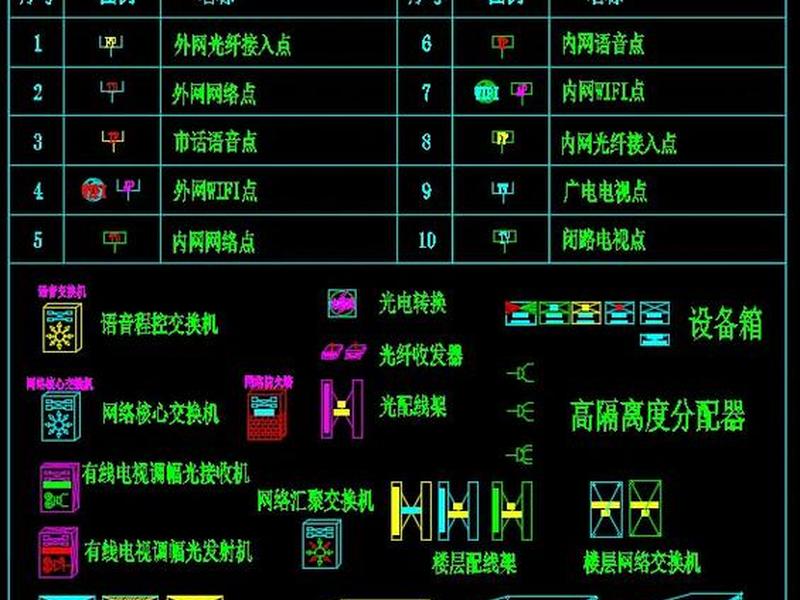

弱电工程图有一套自成体系的“密码语言”，即各种标注格式和图例。掌握这套语言是精准识图的关键。图纸上的信息分为直接呈现和隐含两种。直接呈现的信息如图例、设备图形；隐含的信息则需通过知识储备来解读，如代号的含义。

在线路标注中，像“BV-3x2.5 SC15 FC”这样的字符串蕴含丰富信息：BV指铜芯塑料线，3x2.5指3根截面积2.5平方毫米的导线，SC15指穿直径为15毫米的焊接钢管，FC指沿地板暗敷。设备标注同样如此，配电箱上“AL1-1”可能代表一层一号照明配电箱。

还有大量的敷设方式代号（如WC表示沿墙暗敷）和敷设部位代号（如CC表示沿顶棚暗敷）。电话交接箱、计量电表箱等也各有其标注规则。这些看似枯燥的代码，是确保施工精准无误的基石，也是识图者必须攻克的“密码本”。

价值升华：从识图技能到职业前景

掌握建筑电气弱电识图，远不止于读懂一张图纸。它是连接理论与实操、设计与施工的桥梁，是建筑智能化领域从业者的核心技能之一。在物联网、人工智能推动智慧城市发展的今天，这项技能的价值日益凸显。

对于设计师，识图能力是进行系统规划与图纸设计的基础；对于施工人员，它是将图纸转化为实体工程的依据；对于运维工程师，它是排查故障、进行系统改造的参考。从智能楼宇到智慧园区，从安防监控到智能家居，弱电技术应用无处不在，精通识图的人才在建筑、通信、IT等多个行业都备受青睐。

《零基础学建筑弱电识图（双色版）》的下载与学习，可以视为投资未来的一张门票。它系统化的讲解能帮助学习者构建知识体系，为考取智能建筑弱电系统设计师等专业证书、向电信网络、安防系统、建筑自动化等更高阶领域转型奠定坚实基础。

学习路径：借助双色版教材高效入门

对于决心入门的学习者，选择一本好教材至关重要。《零基础学建筑弱电识图（双色版）》以其独特的双色印刷、由浅入深的编排和丰富的实例图解，显著降低了学习门槛。双色印刷能突出重点，区分图形与标注，让学习过程更直观，不易疲劳。

高效的学习路径建议从基础概念开始：明确强电与弱电的区别，建立对电压、信号的基本认知。然后重点攻克图例与符号，像记单词一样熟悉各种设备、接口的图形表示。接着深入学习5A系统，理解各系统的功能与相互关系。之后，集中精力掌握各种标注规则和代号含义，这是识图的“语法”。通过大量的实际图纸案例进行综合练习，实现从知识到能力的跨越。

坚持理论与实践相结合，在看书的尽可能寻找真实的弱电工程图纸进行对照分析，或利用模拟软件进行练习。参加相关的线上课程或培训，加入行业社群交流，都能加速成长进程。
