想象一下，你手着的不仅仅是一台精密的电力转换设备，更是连接阳光与家庭能源的“智慧心脏”。华为逆变器，作为光伏系统的核心，其接线的正确与否，直接决定了整个系统是高效运转，还是隐患重重。一幅清晰的接线图，胜过千言万语的抽象描述。本文将带你深入剖析华为逆变器接线的核心图解与详细说明，揭开安全、高效连接背后的科学逻辑与艺术，让你不仅看懂图纸，更能理解每一个接口、每一根线缆背后的深远意义。

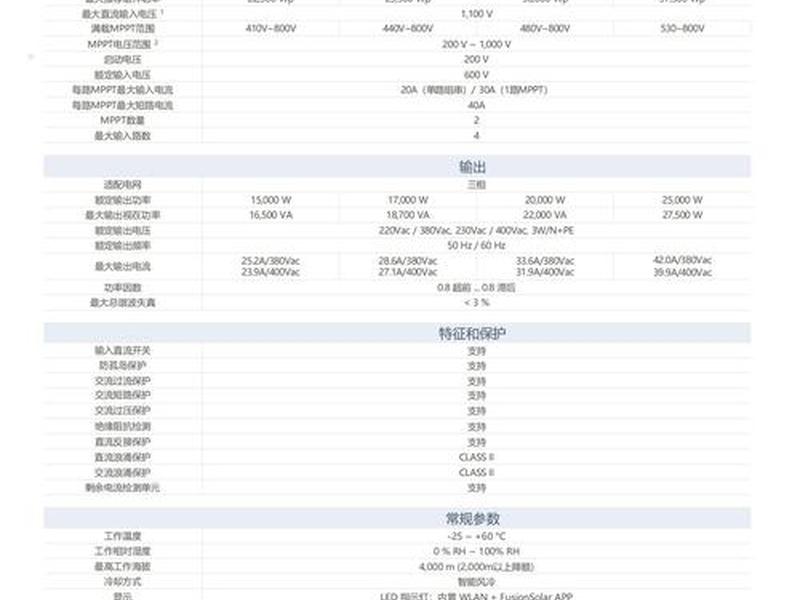

核心接线图总体架构解析

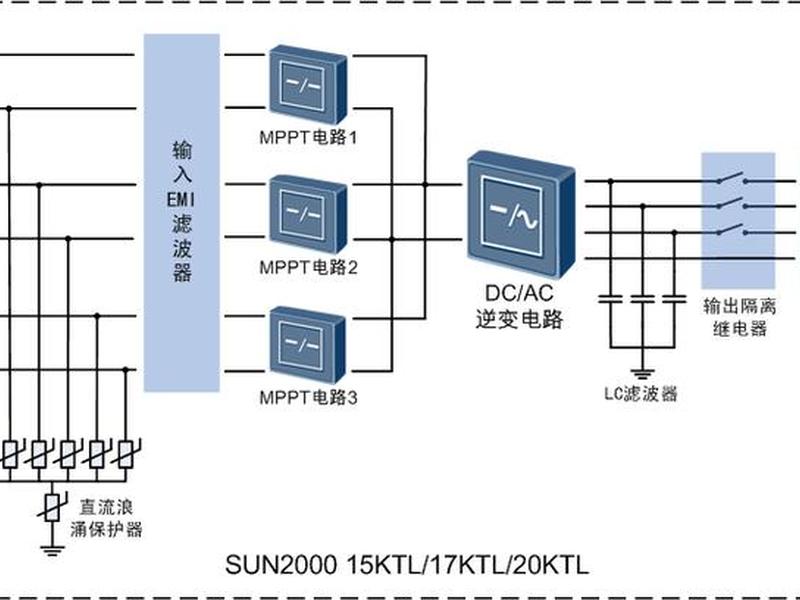

要理解华为逆变器接线，首先必须建立系统级的架构视野。典型的户用光伏系统接线并非简单的“插头对接插座”，而是一个包含直流侧、交流侧、通讯侧及安全接地回路的精密网络。

直流侧是能量的起点，来自光伏组件的光生直流电通过组串汇流，接入逆变器的直流输入端子。这里的关键在于极性绝对正确，电压匹配。交流侧则是能量输出的终点，逆变器将转化后的交流电通过火线、零线、地线接入家庭配电箱或电网。一个常被忽视但至关重要的部分是通讯端口，例如COM口，它负责逆变器与储能设备、监控模块之间的“对话”，是实现智能调控的神经网络。贯穿始终的黄绿色地线，是保障人身与设备安全的生命线。理解这张总图，就像掌握了建筑的蓝图，后续所有细节都是在此框架下的深化。

直流输入侧连接要点与风险规避

直流侧的连接是能量注入的第一步，也是潜在风险较高的环节。华为逆变器的直流输入端子通常采用防呆设计，但施工中仍需极度谨慎。

在连接前，必须确保逆变器的直流开关处于“OFF”状态，这是防止高压的基本安全守则。连接时，需仔细核对光伏组串的正负极，使用合格的直流连接器。一个常见的误区是忽视温度对电压的影响，在低温环境下，组件开路电压可能升高，若设计时未留有余量，可能触发直流过压保护，导致系统无法启动。接线不仅是物理连接，更是电气参数的匹配。线缆应预留适当的折弯，避免承受过大拉力，连接后务必检查是否牢固，防止因接触不良导致发热甚至火灾。

交流输出侧与电网安全并网详解

交流输出侧连接着逆变器与用户负载或公共电网，其安全性、合规性要求最高。接线前，必须在逆变器交流输出侧外部配置符合当地法规的交流开关，且每台逆变器应独立配备。

连接时，需严格区分火线、零线和保护地线。线芯需完全插入接线孔，无铜丝外露，并使用合适的扭矩紧固。一个致命错误是在逆变器与其专用交流开关之间接入其他负载，这可能导致开关误动作，失去保护作用。对于三相系统，还需确保相序正确。并网前，必须用万用表测量电网电压、频率是否在逆变器允许范围内，特别是在农村或电网末端，电压不稳定是导致并网失败的主要原因之一。牢固、规范、合规的交流接线，是系统长期稳定运行的基石。

储能系统与多设备级联接线策略

随着家庭能源管理需求的提升，储能设备与多台逆变器级联变得普遍。华为LUNA系列储能与逆变器的连接，充分体现了模块化设计的智慧。

当一台逆变器连接一台储能时，储能设备DCDC转换器两侧的COM端口功能对称，通常推荐使用右侧COM口通过通信线连接逆变器，实现数据交互与协调控制。当需要连接两台储能设备时，则形成级联：右侧COM口连接逆变器，左侧COM口连接另一台储能，构建起主从通信网络。通信线的正确连接至关重要，它决定了能量调度指令能否准确传达。所有外部线缆在连接前，应预先穿过设备预留的穿线孔，避免安装完成后难以拆卸，这体现了精细化施工的前瞻性。

接地与信号线安装的隐蔽工程

接地系统常被称为“电气系统的良心”，而信号线则是系统的“感官”。这两者的安装质量，虽不直接影响发电，却决定了系统的安全性与智能性。

保护接地线必须使用黄绿双色线，并牢固连接在指定的接地端子上，确保在故障时能为漏电流提供低阻抗通路，快速触发保护。信号线，如RS485通信线或网线，通常要求使用屏蔽双绞线，以减少电磁干扰，保证数据传输稳定。例如，在特定型号中，白蓝线可能对应RS485-B信号。安装时，信号线应与功率线缆分开走线，或垂直交叉，最小化干扰。这些细节如同精密的神经束铺设，保障了系统“大脑”指令的清晰与准确。

常见接线故障图解与快速排查

即使按照图解施工，实际运行中仍可能遇到问题。故障现象本身就是一幅动态的“问题接线图”。

例如，若逆变器告警“组串反向”，这通常意味着直流输入极性接反，或同一MPPT下的组串电压差异过大导致电流反灌。排查时，可依次拔下组串，用万用表测量极性。若出现“绝缘阻抗低”报警，则可能由于直流接头进水、组件边框漏电等，需逐串排查。“漏电流故障”则多指向安装环境潮湿或设备质量不佳。理解这些故障码背后的电气原理，结合接线图进行逆向推导，就能将抽象的报警转化为具体的排查路径，从而快速恢复系统。定期检查接线紧固度、绝缘状况，是防患于未然的必要之举。

上电前终极检查清单与规范

在所有接线完成后，激动人心的上电时刻来临之前，一份严谨的终极检查清单是最后的保险丝。

这份清单应至少包括：所有设备是否安装牢固；直流输入线、交流输出线、接地线、通信线是否全部正确并紧固连接；线缆布置是否整齐、无应力；所有开关是否处于“OFF”状态；未使用的端子是否已加盖防水盖；走线孔是否用防火泥密封，防止小动物进入；安装环境是否清洁、通风。尤其要再次核对交流开关的规格是否匹配，其漏电保护功能是否符合要求。只有逐项打勾确认，才能闭合开关，见证阳光化为清洁电力的魔法瞬间。规范，是将技术图纸转化为安全现实的最终桥梁。

从宏观架构到微观端子，从直流澎湃到交流稳定，从主电路到神经信号，华为逆变器的接线图解远非简单的连线指示。它是一套融合了电气原理、安全规范、智能逻辑与施工艺术的综合体系。每一根线都承载着能量与信息，每一个接口都关乎效率与安全。透彻理解这份图解，意味着你掌握了驾驭光能的缰绳，不仅能构建一个会发电的系统，更能打造一个安全、高效、智慧的绿色能源生态。让科学的接线，点亮可持续的未来。
