你是否曾对着新到的挚达充电桩，面对一捆颜色各异的线缆感到无从下手？是否在网络上搜索“挚达充电桩接线图片大全”时，却被零散模糊的图示搞得更加困惑？接线，这看似简单的物理连接，实则是守护爱车与家庭用电安全的生命线。一个错误的拧紧，可能埋下隐患的种子；一次规范的压接，则是长久安心使用的基石。本文不仅将为你呈现清晰的挚达充电桩接线关键节点图片解析，更会深入探讨背后那些不为人知的安全法则与高效技巧，让你即便不是专业电工，也能洞悉其中奥秘，成为自家充电安全的“首席监理官”。

接线前的“战场侦察”与物资准备

工欲善其事，必先利其器。在接触任何一颗螺丝之前，充分的准备是成功的一半。这绝非简单的工具罗列，而是一场严谨的“战前部署”。你需要准备的不仅仅是剥线钳、压线钳、十字螺丝刀、活动扳手、万用表这些硬件，更重要的是一份清晰的电路规划图和对自己车位电源条件的彻底了解。通过搜索“挚达充电桩接线图片大全视频”，你会发现资深安装师傅总会反复强调第一步：确认电源。是单相220V还是三相380V？这将直接决定你需要准备三芯电缆（火线、零线、地线）还是五芯电缆。线缆的规格更是重中之重，如同人体的主动脉，必须足够强健。对于常见的7kW挚达交流桩，火线与零线建议使用不低于6平方毫米的阻燃铜芯线（YJV或BVR型号），而地线截面积同样不能小于4平方毫米，且必须采用黄绿双色线以示区分。图片中那些清晰展示线缆规格标签的特写，正是在无声地传递这一安全铁律。漏电保护断路器（额定电流通常为32A或40A）、符合规格的接线端子、绝缘胶带、防水胶泥、线管（PVC或波纹管）等，都需一一备齐。观看准备阶段的视频，你会注意到师傅们对线缆阻燃等级、套管保护的执着，这并非多余，而是将危险隔绝于未然的智慧。

火线、零线与地线的“生命三角”连接

这是接线的核心舞台，也是大多数“挚达充电桩接线图片大全”聚焦的焦点。每一根线都肩负着不可替代的使命，它们的连接必须准确、牢固、规范。火线（L），通常为棕色或红色，是电能的输送者；零线（N），通常为蓝色或黑色，是电流的回路；地线（PE），必须是醒目的黄绿色，是生命的保护神，在设备漏电时将危险电流导入大地。在挚达充电桩内部的接线端子排上，通常会明确标识L、N、PE的接口。图片显示，标准的操作是使用压线钳将剥去适当长度绝缘皮的线头与专用铜鼻子压接牢固，然后接入对应的端子，并用螺丝刀以适当的扭矩紧固。一个关键细节是：绝不允许将地线悬空或随意搭接。有些不负责任的安装为了省事，可能不接地线也能让充电桩工作，但这等于拆除了最后一道安全屏障。专业的视频教程会演示如何用万用表验证接地可靠性：测量火线与零线电压V1，再测量火线与地线电压V2，若V1≈V2，则接地良好。线缆连接后，需确保铜芯无外露，所有接头用电工胶带或热缩管做好绝缘处理，这是防止短路和漏电的基本要求。

穿管、布线与固定之美观与安全哲学

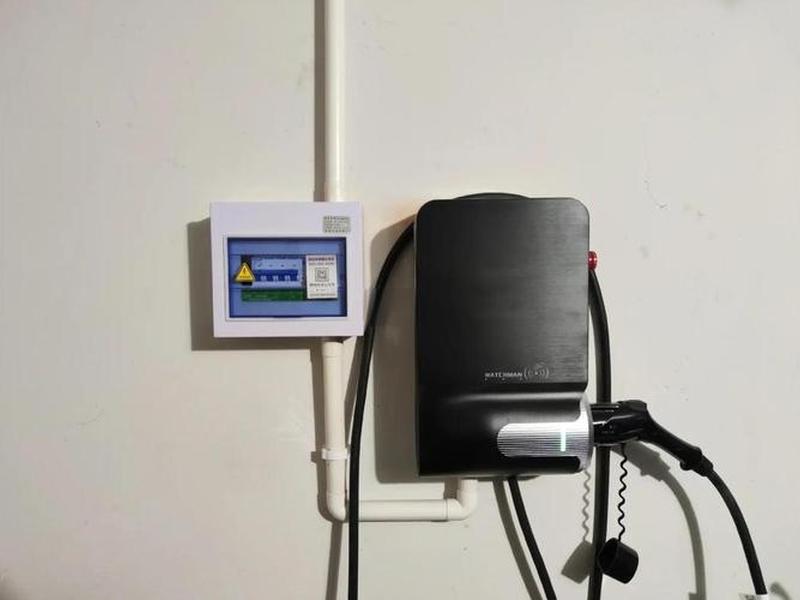

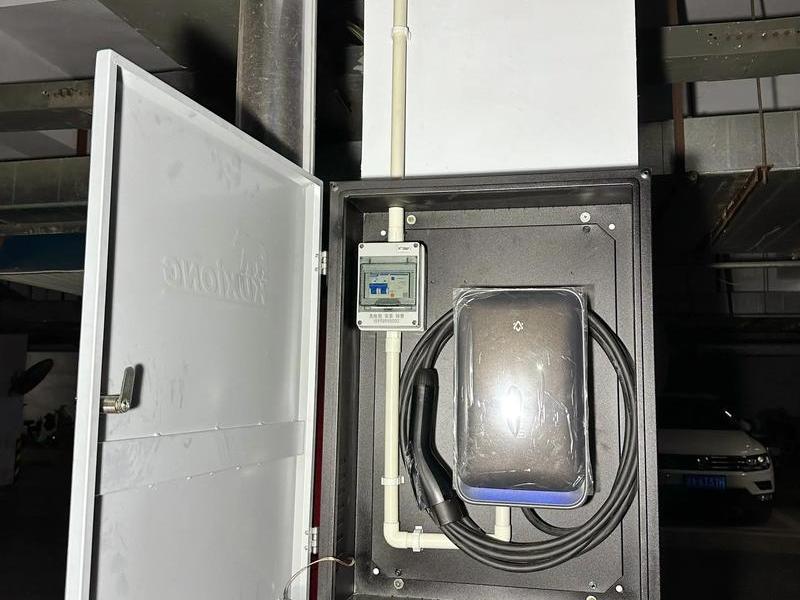

线缆并非连接好就万事大吉，如何从配电箱“跋涉”到充电桩安装位置，是一门融合了安全与美观的学问。无论是明装还是暗敷，为线缆穿上“铠甲”——套管，是必不可少的步骤。从“挚达充电桩接线图片大全视频”中可以看到，优质的安装案例中，线缆全程都被规整地穿在PVC线管或金属软管内。这不仅保护线缆免受机械损伤、日晒老化，更能防止因绝缘皮破损引发的意外。对于需要穿墙或沿墙敷设的情况，需使用膨胀螺丝固定管卡，保持管线横平竖直。在充电桩本体背部进线口，通常会配备一个防水锁紧螺母（俗称“格兰头”），图片特写会展示如何将套好管的线缆在此处牢牢锁紧，确保雨水和灰尘无法侵入桩体内部。箱内布线同样讲究，预留适当的弧度而非直角弯折，使用扎带将多余线缆捆扎整齐，固定在桩内预留的位置。这不仅仅是让内部看起来清爽，更是为了减少线缆受力，避免长期震动导致接头松动。这些在视频中一闪而过的细节，恰恰是区分业余与专业、马虎与严谨的分水岭。

桩体内部结构与端子排的终极检视

对于动手能力强、希望洞悉一切的用户，“挚达充电桩接线图片大全”中那些拆解图极具吸引力。打开挚达充电桩的外壳（请注意，此操作涉及内部结构，非专业人员请勿模仿，必须在完全断电后进行），内部世界井然有序。你可以看到主要的PCBA（印刷电路板）模块，上面集成了控制MCU、通信模块、继电器、电流电压互感器等核心元件。靠近输入侧，是电源模块和接线端子排。高质量的拆解图会清晰展示：交流输入的火线、零线、地线是如何通过端子排接入，并连接到内部电路和继电器的。有些型号为三相电预留了端子位置。内部可能还有用于无线通信的贴片天线、状态指示的LED灯板等。观看这类视频，目的不是让用户自己去改装，而是理解其工作原理和制造工艺，从而在验收时能更有依据地判断安装质量。例如，可以检查内部接线是否都套有黄腊管或使用线槽，端子压接是否牢靠无毛刺，螺丝是否都点有防松漆（螺丝胶）。这些微观处的用心，是品牌对安全承诺的体现。

安装完毕后的“启航”测试与验收

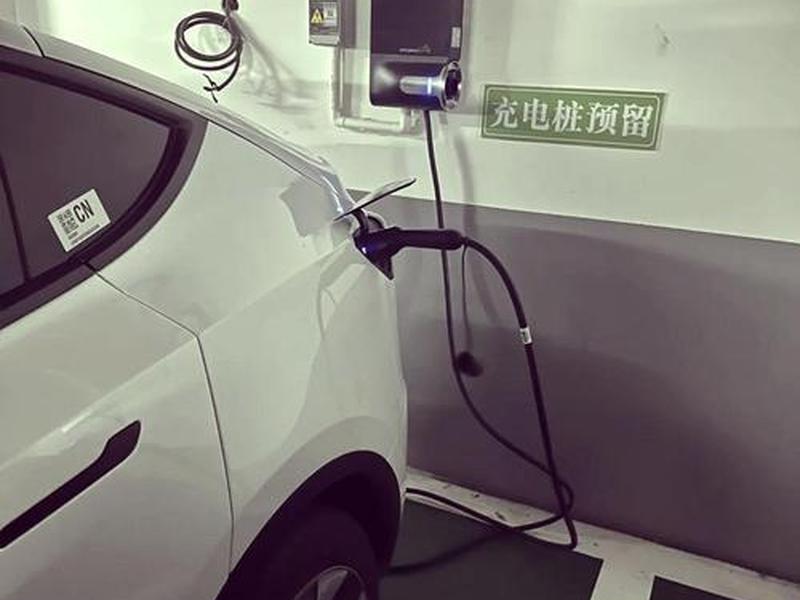

接好线、装好桩，按下开关前的那一刻，是最需要冷静与严谨的时刻。一套完整的测试流程，是确保整个安装工程圆满收官的“规定动作”。再次目视检查所有接线有无松动、绝缘是否完好、接地线是否可靠连接。然后，使用万用表的通断档或电阻档，测量火线-零线、火线-地线、零线-地线之间是否存在短路（电阻应极大或显示断开）。接着，在通电前，确保充电枪未插入车辆。合上配电箱的断路器，观察充电桩指示灯是否按说明书描述进入待机状态。可以用验电笔或万用表电压档，在充电桩输出端（充电枪的L、N孔）测量是否有正常电压输出。进行实战测试：将充电枪插入电动汽车，启动充电流程，观察充电桩和车辆屏幕是否显示正常充电，并用手背感知一下充电桩外壳和线缆连接处有无异常发热。整个过程，就像给一座新建的大桥进行负荷试验，每一个数据、每一次反馈，都是对前期所有工作的最终裁决。许多专业的“挚达充电桩接线图片大全视频”都会以成功的充电画面和测试数据作为结尾，这不仅带来了完成的满足感，更传递了安全落地的信心。

避坑指南：常见错误与高风险操作

在浩瀚的安装信息中，识别陷阱与学习正确方法同等重要。一些看似能“凑合”的操作，实则暗藏杀机。例如，切勿使用铝线或非标线缆，它们的载流量和抗氧化能力不足，易发热引发火灾。禁止将地线接在金属水管、燃气管或防盗窗上，这些并非合格的接地体，无法保证接地电阻持续达标（规范要求≤4Ω）。接线端子处铜芯裸露过长或压接不实是常见问题，会导致接触电阻增大，局部高温烧蚀端子。从一些安装失败的案例图片中可以看到，烧糊的端子往往源于此。不同金属（如铜和铝）直接连接会产生电化学腐蚀，必须使用铜铝过渡端子。还有，为了省事而不套线管、或将线缆直接埋在粉刷层内，都是对未来安全的极大漠视。观看那些指出错误操作的警示性视频，其价值有时甚至高于标准教程，它能让你以最小的代价，识别并避开前人踩过的坑。
