当阳光亲吻屋顶，光伏板开始低语，家的能量心脏——逆变器——便准备将直流电的“原生力量”转化为可供日常使用的交流电“通用语言”。这至关重要的能量转换，其安全与高效的基石，正系于那几根看似简单的线缆连接之上。一张清晰的华为逆变器接线图，一套详尽的接线教程，不仅是安装手册上的图示，更是开启家庭智慧能源生活的“安全密码”与“效率钥匙”。本文将带您深入探索华为逆变器接线的核心世界，从基础概念到进阶要点，为您揭开可靠、高效光伏系统背后的连接奥秘。

接线前的核心准备与规划

在拿起工具之前，充分的准备是成功的一半。华为逆变器接线并非简单的“对号入座”，而是一项需要精密规划的系统工程。首要任务是确认产品配套关系。华为FusionSolar户用解决方案包含多种型号的逆变器（如SUN2000系列L1、LB0、M1、M2等）、储能设备（LUNA2000系列）、智能通信棒（SDongle）以及家庭能源管理器（SmartAssistant）或备电盒（SmartGuard）。安装前必须仔细核对，确保各组件之间兼容。例如，同一组网内不能同时部署SmartAssistant和SDongle通信设备，M2、M5型号逆变器不支持与特定储能（ESS）直接搭配，这些限制都直接关系到系统能否正常组建与运行。

是线缆与工具的准备工作。根据官方指导，通信线缆推荐使用多芯户外屏蔽双绞线，导体横截面积在0.2mm²至1mm²之间，外径为4mm至8mm。为了在复杂的线束中清晰区分，建议在接线前就使用标签对线缆两端做好明确标记。对于交流输出线，则需要根据逆变器型号和当地法规选择合适规格的铜芯线缆，例如M1系列逆变器推荐使用横截面积4mm²至6mm²的线缆。准备合适的压线端子（如M6 OT端子）和专业的剥线、压接工具也至关重要。

安全规划不容忽视。务必确保在操作前，逆变器直流侧的“DC SWITCH”以及所有相关交流开关均已置于“OFF”状态，并使用验电笔确认无电。现场需配备符合要求的消防设施，如灭火器。只有专业电气技术人员在佩戴好个人防护用品后，方可进行电气连接操作。这一步的严谨，是守护人身与设备安全的第一道，也是最重要的防火墙。

直流侧输入连接详解

直流侧连接着光伏板与逆变器，是光能输入的“咽喉要道”。连接前，必须反复确认直流侧电压处于安全范围（通常要求低于60V DC），并确保所有组串的正负极未接反。华为逆变器的直流输入端子通常有多路，由不同的“DC SWITCH”控制。一个关键原则是：需要将直流输入线尽可能均匀地分布在各个直流开关控制的端子上，并力求使最大功率点跟踪（MPPT）通道的利用率最大化。

每一路光伏组串的开路电压，在任何环境条件下都不得超过1500V DC的极限值。这要求在系统设计阶段就充分考虑组件的温度系数，避免在低温环境下出现电压超标，触发直流过压保护甚至造成设备硬损坏。连接到同一路MPPT的光伏组串，应尽量采用相同型号、相同数量的光伏电池板，以保证MPPT追踪效率，避免“木桶效应”导致整体发电量损失。

在实操连接时，需确保光伏组件的输出对地绝缘良好。禁止将多个组串在逆变器外部并联后再接入同一路MPPT（即全并联方式）。接线务必牢固，线芯应完全进入接线孔且无外露。完成连接后，仔细检查线缆是否有扭曲，并预留适当余量，避免因受力导致连接松动。一个松动的直流接头，可能成为未来漏电流故障或发热起火的隐患起点。

交流侧输出与并网连接

交流侧是逆变器与家庭电网或负载交互的“门户”，其连接质量直接关系到并网安全与电能质量。每台逆变器必须独立配置一个符合当地法规的交流输出开关，多台逆变器绝不能共用同一个开关。开关的额定电压不应低于415V AC，额定电流需根据逆变器功率合理选择。禁止在逆变器和这台专属交流开关之间接入任何负载，以防引起开关误脱扣。

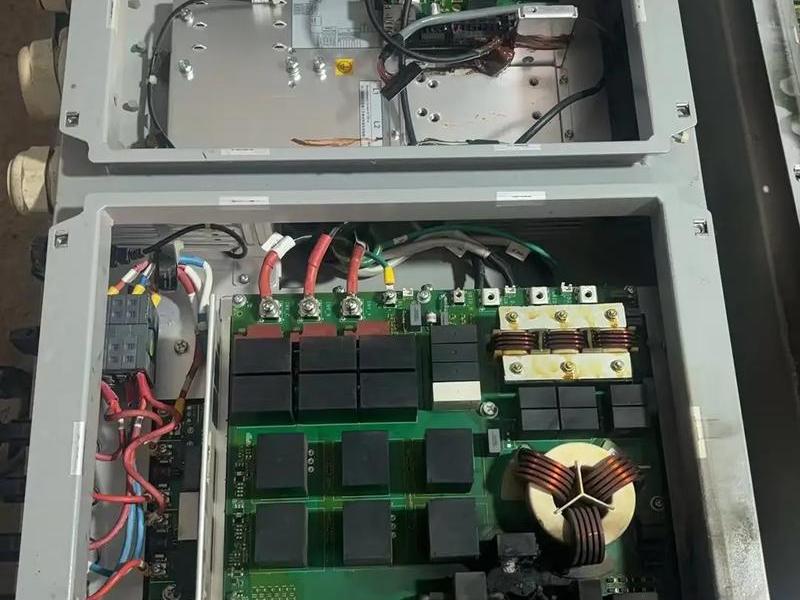

线缆连接必须绝对紧固。使用扭矩扳手按照说明书要求的力矩拧紧交流输出端子。连接不牢可能导致接触电阻过大，引起异常发热，轻则导致设备运行不稳定，重则损坏逆变器端子排，甚至引发火灾。线缆颜色的选择（如L1、L2、L3、N、PE）需严格符合当地线缆标准，通常黄绿双色线只用于保护接地（PE）。

对于并网系统，还需关注电网健康度。并网点的电压、频率需在逆变器允许范围内。在农村或电网末端等场景，需提前勘察轻载与重载时的电压波动情况。过长的并网线路或不良的压接会导致线路阻抗过大，可能引发电网过压、欠压或三相不平衡等故障，导致逆变器频繁脱网，发电量锐减。高质量的交流侧连接，是电站长期稳定运行的基石。

储能系统与备电方案接线

对于光储一体或具备备用电源功能的系统，接线逻辑更为复杂，但也带来了能源自给自足的强大能力。连接储能设备（如LUNA2000系列）时，需注意其DCDC转换器两侧通常都有COM通信端口。当逆变器连接单台储能时，只需选择任意一侧接入通信线；当需要多台储能并机时，则推荐用一侧COM口连接逆变器，另一侧连接级联的下一台储能，形成通信链。

备电盒（如SmartGuard）的接入是保障离网供电的关键。它像一位“能源调度官”，在市电中断时无缝切换至电池供电。接线时需严格遵守端口电流限制：例如，接入备电盒INV1口的逆变器电流不应超过40A，INV2口不超过20A，两口之和不超过60A。这需要根据逆变器功率和电网电压精确计算。例如，一台230V电压下的12kW逆变器，其输出电流约为52A（12000W/230V），显然不能直接接入任一单口，需要重新规划系统配置。

在混合逆变器（如MAP0与M1/M5/MB0）并机以实现三相并网、单相离网的场景中，接线规则更为严格：M1、M5或MB0的L1、L2、L3、N线必须全部连接；离网状态下，仅MAP0能够离网运行，其他机型交流无输出；并且，此类混合系统不支持柴油发电机接入。每一步都必须对照官方接线图精准操作。

通信与智能监控网络搭建

在现代智能光伏系统中，稳定的数据流与可靠的电力流同等重要。通信网络是系统的“神经中枢”，负责将发电数据、设备状态上传至云端，并接收调度指令。华为提供了SmartAssistant（家庭能源管理器）和SDongle（智能通信棒，分4G和Wi-Fi版）等多种通信方案。它们扮演着数据网关的角色，但注意两者不能在同一组网中混用。

接线时，通信线缆（RS485或CAN总线）需采用屏蔽双绞线，并做好屏蔽层单点接地，以增强抗干扰能力，防止因电磁干扰导致数据丢包或监控失效。如果系统接入了外置电流互感器（CT）或第三方电表用于精准计量，务必区分电表自带CT与SmartAssistant外置CT，并按图正确串联或套接在相应的火线上，数据线的正负极也不能接反。

稳固的通信连接是实现手机APP远程监控、故障预警和能效管理的前提。一个松动的通信接头，可能让整个系统在运维人员眼中“失明”，无法及时发现发电量异常或设备故障。在拧紧每一个通信端子后，建议使用扎带固定线缆，避免长期震动导致脱落，确保这束“数字神经”持续敏锐。

常见接线故障与排查要点

即使按照教程小心翼翼接线，系统也可能因各种原因“闹脾气”。掌握常见故障的排查思路，能帮助您快速定位问题。“绝缘阻抗低”报警较为常见。可使用排除法：依次断开逆变器直流侧的所有组串，再逐一接回，利用逆变器自检功能找出问题组串。重点检查该组串的直流接头是否有进水、烧熔短路，或组件边框是否存在漏电黑斑。

“逆变器开机无响应”则可能源于直流输入线接反。虽然直流接头有防呆设计，但压线端子没有。务必在接线前反复确认正负极。逆变器通常内置反接保护，恢复正常接线后即可启动。“漏电流故障”多与安装质量有关，如使用了低质量的直流接头、组件安装高度不足导致积水溅射、或并网设备密封不严进水。解决这类问题需要从源头上提升安装工艺和材料品质。

更为复杂的电网故障（如过压、欠压、缺相），往往与外部电网环境或并网线路质量相关。如果电网自身电压不稳定或并网线路过长、线径过细、接头氧化，都可能导致逆变器保护停机。需要联系供电部门协调，或检查并重新紧固所有交流侧连接点。每一次成功的故障排除，都是对最初那份接线图与教程理解深度的再次验证。
