在新能源汽车浪潮席卷全球的今天，充电站已不仅仅是功能性的能源补给点，更是城市景观、科技实力与用户体验的前沿载体。一张精心绘制的充电站设计图，一幅栩栩如生的充电站设计效果图，它们所呈现的，远不止冰冷的设备布局。它们是连接现实与未来的蓝图，是融合了工程智慧、美学考量和商业洞察的综合性解决方案。本文将深入剖析充电站设计与效果图背后的核心维度，揭示其如何塑造高效、安全、美观且极具吸引力的下一代充电空间。

规划布局与空间流线

充电站设计图的首要任务，是进行科学合理的总体规划与空间流线设计。这绝非简单的设备摆放，而是一场关于效率与安全的精密舞蹈。

设计师需要综合考虑场地形状、出入口位置、车流方向以及周边环境。理想的设计应形成清晰的单向或环形通道，确保车辆进出顺畅，避免交叉和拥堵。例如，将充电桩布置在停车位侧后方或立柱后方空闲位置，既能满足充电枪线长度要求，又能为车辆留出足够的开门与通行空间。根据相关规范，充电设备外廓距充电车位边缘的净距不宜小于0.4米，同时设备操作与检修面与建筑物之间需保留不少于0.8米的安全距离。

对于大型场站，还需规划不同车型区域。例如，可为网约车、物流车、私家车乃至大型货车划分专属充电区，配置不同功率的充电桩。休息室、卫生间、零售服务点等辅助设施的布局也至关重要，它们应设置在便于用户到达又不影响主要车流的位置，如出入口附近。一个优秀的布局方案，能在效果图中直观展现出井然有序、忙而不乱的高效场景。

电气系统与设备选型

电气系统是充电站的“心脏”，其设计直接决定了站点的供电能力、安全性与运营成本。设计图必须详细规划从高压接入到终端充电的完整能量路径。

核心在于配电容量与设备选型。根据规划充电桩的数量和功率（如120kW直流双枪桩），计算总负荷，并确定变压器容量（如多台800kVA箱变）和接入电网方案。低压配电系统通常采用TN-S或TN-C-S接地保护制式，出线采用放射式向各充电桩供电，确保供电稳定可靠。设备选型则需平衡技术前沿性与经济性。当前，120kW或更高功率的直流快充桩因其高效的补能能力成为公共场站主流，它们支持功率智能分配，能根据车辆需求动态调整输出。

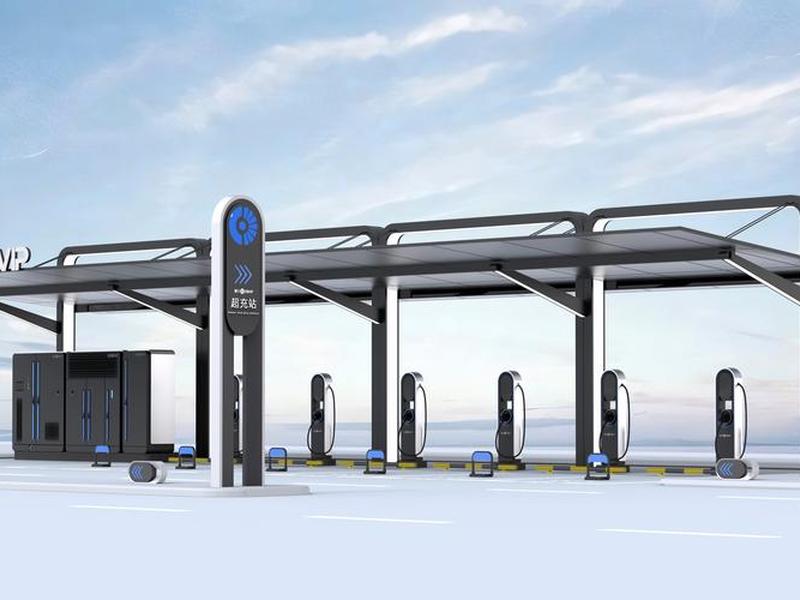

集成化、模块化设计成为趋势。高度集成的一体式充电站方案，将高压柜、变压器、低压配电及充电设备集约设计，大幅减少占地面积和现场施工量。在效果图中，这些设备不再是零散的个体，而是与建筑、雨棚融为一体的和谐整体，展现出工业设计的美感。

光储充一体化融合

面向“双碳”未来，单纯依赖电网供电的充电站已显不足。光储充一体化设计成为提升站点经济性、韧性与环保形象的关键。设计图与效果图需要生动展现这一绿色能源生态。

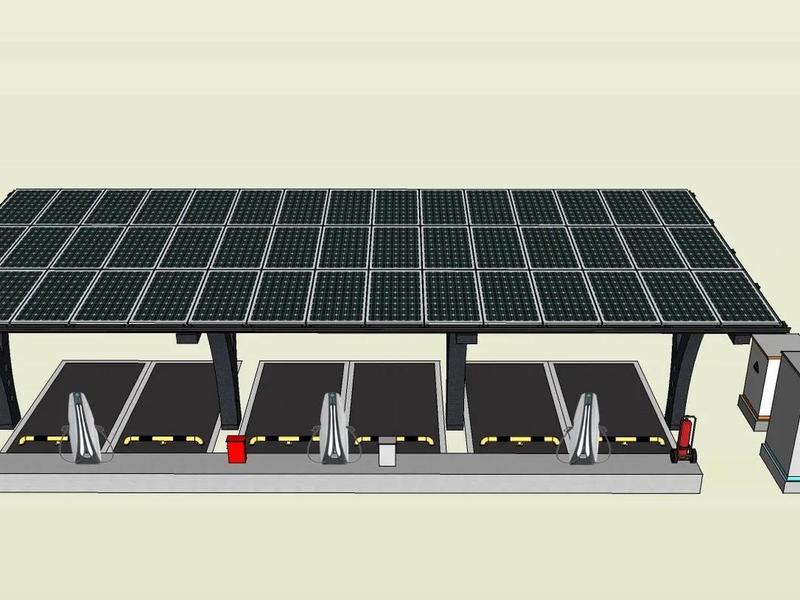

光伏系统首先被集成进来。利用充电站顶棚、建筑屋顶甚至车棚表面安装高效光伏组件（如转换效率超过18%的单晶硅组件），将太阳能转化为清洁电能。在效果图中，连绵的光伏板不仅是功能部件，更构成了极具科技感和未来感的建筑表皮。储能系统则是平衡供需的“稳定器”。配置磷酸铁锂或铅碳电池储能舱，在光伏发电富余时储存电能，在用电高峰或电网故障时释放，实现削峰填谷，甚至参与电网需求响应。

效果图将这一动态过程可视化：阳光下的光伏板、静静贮能的电池舱、繁忙的充电车辆，共同构成一幅能源自发自用、智能调节的可持续图景。这不仅降低了运营电费，更使充电站成为一个微型能源节点，极大提升了项目的综合效益与品牌价值。

智能管理与用户体验

现代充电站是高度数字化的智能体。设计图需规划其“神经网络”——智能管理与用户体验系统，而效果图则渲染出便捷、舒适的用户交互场景。

充电桩本身需具备联网功能，支持扫码充电、无感支付、远程监控与OTA升级。更重要的是部署站级能量管理系统（EMS）和运营平台。EMS如同“智慧大脑”，能实时调度光伏、储能、充电桩和电网之间的能量流，执行光储优先、峰谷套利等策略。用户端，通过清晰的引导标识系统（从入口指示到车位地面标识）、便捷的APP寻桩导航、透明的充电计费以及等待区的舒适环境（如配备休息室、Wi-Fi、零售）来提升体验。

效果图会重点刻画这些细节：车主通过手机APP轻松找到空闲桩位，在简洁明快的界面完成操作，在等待期间于绿意盎然的休息区小憩。智能照明、安防监控、紧急呼叫按钮等设施也融入设计，确保安全与便利。这一切都旨在将充电时间从“等待”转化为“体验”。

安全防护与应急设计

安全是充电站设计的生命线。设计图必须严格遵守防火、防爆、电气安全等强制性规范，效果图则需暗示出这种无处不在的安全感。

选址首先规避风险，不应设在有爆炸危险、地势低洼易积水或多尘腐蚀性气体的场所。电气设计上，配置完善的继电保护、剩余电流保护、防雷接地系统。对于储能舱等重点区域，需设计独立的防火分隔和气体灭火装置（如七氟丙烷）。充电设备本身具备过温、过压、绝缘监测等多重保护。

在总平面布置中，消防通道、应急疏散路线、消防设施（如灭火器、消火栓）的位置必须明确标注。效果图虽不直接表现事故，但通过整洁的场地、清晰的标线、完备的设施标识，传达出严谨、可靠的安全氛围。应急备用电源（如柴油发电机）的规划，则确保了在极端情况下的基本运营能力，提升站点韧性。

景观融合与品牌形象

充电站日益成为城市公共空间的一部分，其景观融合与品牌形象设计变得举足轻重。效果图在此环节发挥极致作用，将技术设施升华为城市艺术品。

设计需考虑与周边建筑风格、环境景观的协调。采用现代简洁的造型语言，运用企业标志色，打造具有高度辨识度的视觉形象。通过绿化隔离带、景观小品、艺术化设计的雨棚和灯光，软化工业设备的冰冷感，营造友好、开放的空间氛围。例如，将充电桩造型与灯杆、广告信息牌结合，实现功能复合。

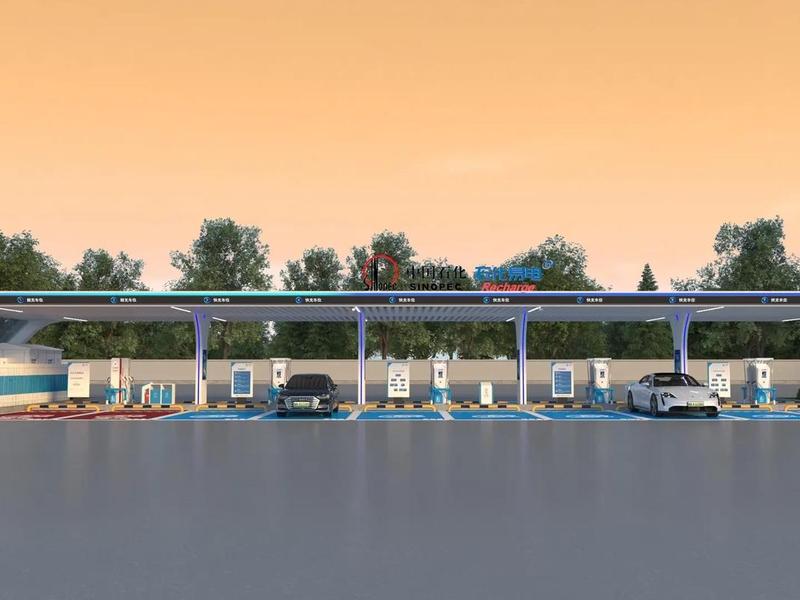

最终的效果图，呈现的是一座绿树掩映、灯光柔和、流线优美、标识清晰的现代化服务站。它不仅是功能载体，更是品牌形象的立体广告，吸引着车主前来，并愿意在社交媒体分享。优秀的设计让充电站从“必要的基础设施”转变为“值得打卡的科技地标”。
