当一辆辆电动汽车无声地驶入城市脉络，其动力源泉——充电站，已成为现代都市不可或缺的“能量驿站”。而这一切的起点，都凝结在一张张精密的设计蓝图中。充电站设计CAD图纸大全，不仅仅是线条与图块的集合，它是一套完整的语言，诉说着安全、效率、智能与可持续发展的未来交通故事。对于投资者、工程师、设计师乃至每一位关注绿色出行的人来说，掌握这套图纸大全，就如同握住了开启新能源基建宝库的钥匙。本文将带您深入探索充电站CAD设计的核心世界，从总体规划到智能细节，全方位解读这份通往未来的“施工圣经”。

总体规划与选址布局

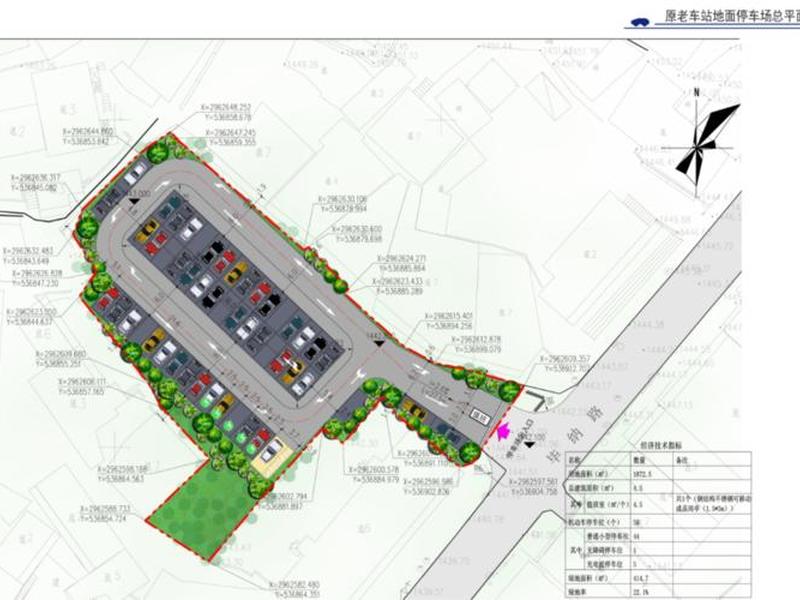

充电站设计的首要篇章，始于宏观的总体规划与科学的选址布局。这绝非简单的“划地停车”，而是一场对空间、流量与城市功能的精密演算。优秀的总体规划CAD图纸，会清晰呈现充电站的区域划分，包括充电区、等待区、设备区、服务用房及车辆通行路线，确保功能互不干扰，流线高效顺畅。

选址的智慧深嵌于图纸之中。理想的充电站应靠近交通主干道或枢纽，便于车辆进出，同时需充分考虑电力接入的便利性与成本。图纸需要综合评估场地地质条件、防洪排涝能力，并严格遵守与周边建筑、易燃易爆场所的安全防护距离。例如，图纸会明确标注消防通道的宽度（通常不小于4米），以及充电设备与车位边缘、建筑物之间必须保持的最小安全净距，为后续的安全运营奠定坚实基础。

图纸还需前瞻性地考虑扩展性。随着电动汽车保有量激增，充电站可能需要增容。总平面布置图会为远期预留充电桩位和配电容量，避免日后“推倒重来”的尴尬与浪费。这份蓝图，是充电站生命周期的第一份承诺，确保了其从诞生之初就具备强大的适应性与成长潜力。

电气系统深度设计

电气系统是充电站的“心脏”，其CAD设计图纸的复杂性与精确度直接决定了充电站能否安全、稳定、高效地跳动。这部分图纸构成了大全的核心技术章节，主要包括一次接线图、系统原理图、配电柜详图及箱式变电站布置图等。

一次接线图犹如电气系统的“战略地图”，清晰展示了从上级电网引入电源，经过变压器、高低压开关柜，最终分配至每一台充电桩的完整电能路径。它明确了各级开关、保护设备的配置与参数，确保在过载、短路等故障发生时，系统能迅速、准确地切断故障点，保障整体电网与设备安全。系统原理图则深入“战术层面”，详细描绘了充电模块、监控单元、计费系统等内部电路的逻辑关系与控制方式。

配电柜与箱变的设计图纸，则聚焦于“器官”本身的构造。图纸会详细规定柜体的尺寸、内部元器件的排列、线缆的敷设路径与规格，以及接地和防雷系统的具体做法。例如，对于户外安装的充电设备，其基础需高出地坪0.2米以上，并预留好管线，这些细节都在图纸中有着严格规定。深度设计的价值在于，它让无形的电能流动变得可视、可控，将安全与效率固化在每一个接口与回路中。

光储充一体化集成

在“双碳”目标的驱动下，单纯的充电站正演变为智慧能源节点——光储充一体化充电站。这部分的CAD图纸代表了大全中最前沿、最富创新性的维度，它整合了光伏发电、电能存储与电动汽车充电三大系统，描绘出一幅能源自洽、低碳运行的未来图景。

光伏部分的图纸涵盖光伏车棚或屋顶的布局图、支架结构图、组件串并联电气图以及光伏并网柜的接线原理图。设计需综合考虑光照条件、阴影遮挡和建筑美学，最大化太阳能采集效率。储能系统图纸则更为精密，包括储能电池集装箱的布置图、电气主接线图、电池管理系统原理图及热管理设计。储能系统如同一个“能量海绵”，在光伏发电富余时吸收电能，在用电高峰或电网故障时释放电能，实现削峰填谷和应急保障。

充电部分与光伏、储能的协同设计是图纸的精华所在。图纸需要明确三者的能量管理逻辑：何时优先使用光伏绿电，何时调用储能电池，何时从电网取电。这种集成设计不仅大幅提升了充电站的经济效益与能源独立性，更使其成为构建柔性电网、促进可再生能源消纳的关键一环。其紧凑而合理的布局，在CAD图纸上展现出一种充满科技美感的和谐。

设备选型与安装详图

充电站的可靠运行，依赖于每一个实体设备的正确选型与精准安装。这部分CAD图纸如同产品的“组装说明书”和“定位指南”，将抽象的设计转化为可执行的施工指令。图纸大全中会详细列出设备清单，并配以充电桩、变压器、配电柜等关键设备的外形尺寸图、安装基础图及节点大样图。

设备选型图纸会明确标注直流快充桩、交流慢充桩的功率等级、接口类型及适用场景。例如，公共快充站可能配置60-350kW的直流快充桩，而社区停车场则可能以7-22kW的交流慢充桩为主。安装详图则事无巨细：壁挂式充电设备的安装高度宜为中心线距地1.5米；落地式设备的基础尺寸需大于设备外廓至少0.2米，并采用混凝土基础预埋管线。

对于特殊的安装环境，如立体停车库，图纸会提供针对性的解决方案，例如采用随缆型充电设施。这些详图确保了不同型号、不同品牌的设备能够被准确无误地安置在预定位置，接口对齐，线路畅通，为后续的调试与运维扫清了物理障碍。

安全防护与消防设计

安全是充电站设计的生命线，相关的CAD图纸构建了多层次、立体化的防护体系。这不仅是技术规范的要求，更是对生命与财产敬畏的直接体现。电气安全图纸详细标注了各级漏电保护、过载保护和短路保护的设置点与参数整定值，形成了从配电端到充电终端的全链条保护网络。

消防设计图纸则严格遵循建筑防火规范。它会划分防火分区，标明消火栓、灭火器、自动喷淋系统及烟雾报警装置的布点位置。图纸强制规定了充电设备之间、设备与建筑物之间必须满足的防火间距，并设计出清晰、无障碍的应急疏散通道与标识系统。防雷与接地系统的图纸，则确保了在雷雨天气下，巨大的雷电流能被安全导入大地，保护昂贵的电子设备免受损害。

这些图纸将冰冷的安全条款转化为直观的图形语言，让施工人员一目了然，让验收人员有据可查，共同筑起充电站抵御风险的坚固防线。

智能监控与环保考量

现代化的充电站是一个高度智能化的实体，其“大脑”与“神经系统”同样体现在CAD图纸中。监控系统图纸涵盖了数据采集网络拓扑图、通讯布线图及监控中心布局图。图纸要求充电桩具备联网功能，能够实时上传充电状态、电压电流、电量数据，并接受远程的启停控制与功率调度指令。

环保与节能理念渗透在图纸的细节里。图纸会规定变压器、冷却设备的噪音控制标准，对电磁辐射防护措施进行标注。在总体布局中，会融入绿化带设计、透水铺装要求，大型站点甚至明确绿化率不低于一定比例。节能设计则体现在智能照明控制系统、高效节能设备的选用上，使充电站在提供便捷服务的最大限度地降低对环境的影响，实现与城市的共生共荣。

充电站设计CAD图纸大全，是一部融合了电气工程、土木建筑、网络通信与能源管理的综合性技术典藏。从宏观选址到微观接线，从传统供电到光储充融合，从安全保障到智能互联，每一张图纸都是构建安全、高效、绿色、智能充电基础设施不可或缺的拼图。它不仅是施工建设的绝对依据，更是充电站未来能否持续、稳定、经济运营的基因蓝图。在新能源汽车浪潮席卷全球的今天，深入理解和运用这份图纸大全，无疑是在抢占绿色交通新基建的制高点，为我们共同期待的零碳未来，铺就最坚实的基石。
