当一张充电站设计图纸展现在眼前，它不仅仅是一份施工指南，更是一幅描绘绿色出行未来的精密地图。这些线条、符号与数据构成的图纸，是连接抽象规划与实体站点的桥梁，隐藏着关于效率、安全与用户体验的深层智慧。本文将带您深入解读充电站设计图纸图片背后的核心维度，揭开从蓝图到现实的全过程。

选址与总图布局：奠定高效运营的基石

一张优秀的设计图纸，始于对土地的深刻理解。选址分析图会清晰标注出充电站的地理位置、交通流线与周边环境的关系。图纸上，出入口的设置远离主干道交叉口以避免拥堵，车流通道被设计成顺畅的环形，确保车辆进出自如，避免倒车带来的安全隐患与效率低下。

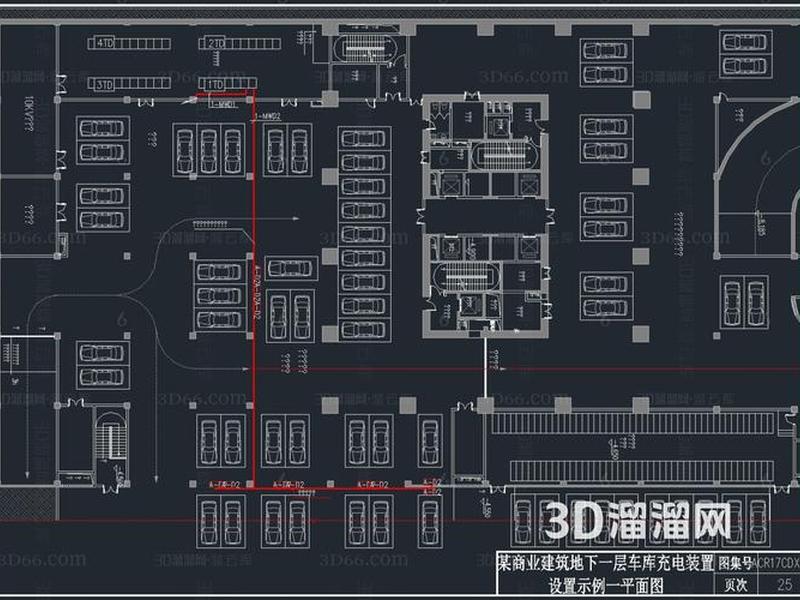

总平面布置图则像一盘精心布局的棋局。充电区、配电区、休息服务区、车辆等待区等功能区块被合理划分。图纸上，充电车位通常采用与车道垂直或倾斜的布局，并明确标注每个车位的编号与充电桩类型。消防通道、绿化带、照明灯杆的位置也一一在册，共同构成一个安全、便捷、美观的整体。

更重要的是，图纸会充分考虑未来发展。通过虚线或标注，预留扩建充电车位或升级储能设备的空间，体现了设计的超前性与灵活性。一张考虑周全的总图，是充电站长期高效运营的物理保证。

电气系统设计：看不见的能源脉络

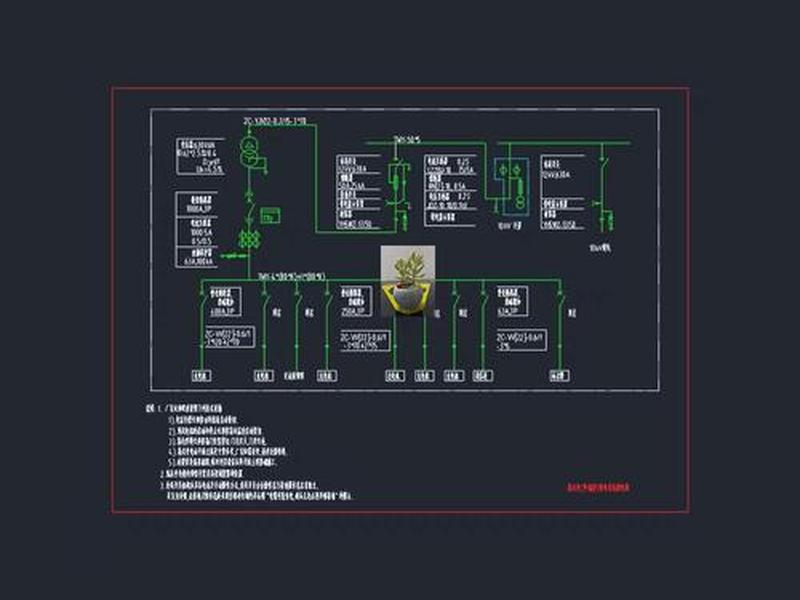

如果说总图是骨骼，那么电气系统图就是输送血液的神经网络。在配电系统图中，你能看到清晰的能源流向：从市政电网接入点开始，经过变压器、低压配电柜，最终分配到每一台充电桩。图纸会详细标注电缆的规格型号、敷设路径、保护开关的容量以及接地系统的布置。

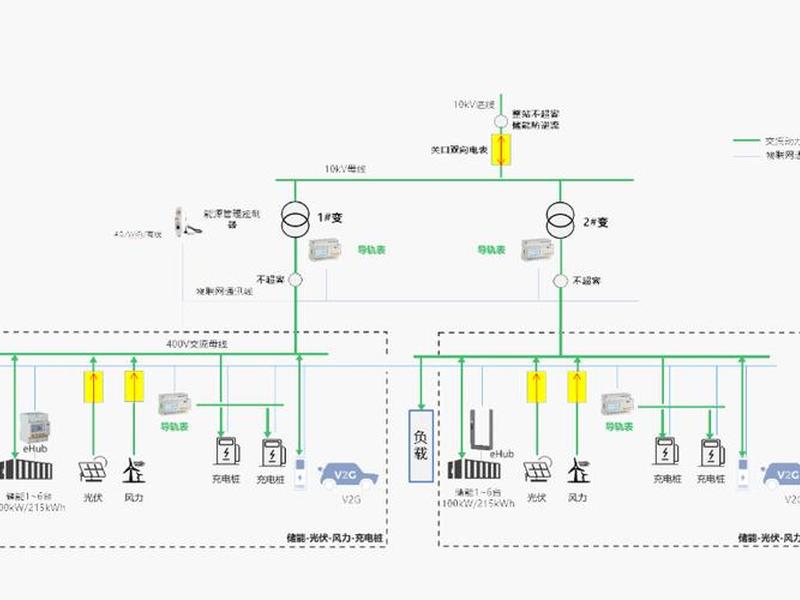

对于大型充电站，图纸会引入“光储充一体化”的先进设计。光伏车棚的结构与组件排布被清晰绘制，储能电池舱的位置与电缆连接示意明确。系统图展示了白天光伏发电优先供给充电桩，余电存入电池，夜晚或高峰时段电池放电补充的智能循环，这是实现能源自给与电峰的关键。

防雷与接地设计图纸则关乎生命与设备安全。图纸上会标明接地点位置、接地网敷设方式及电阻要求，确保在极端天气下，巨大的电流能被安全导入大地。每一处细节都诉说着对安全规范的严格遵守。

充电设备布置与安装：用户体验的精准落点

充电设备如何摆放，直接决定了用户的使用感受。设计图纸会严格按照国家标准，在平面图上精确标注每一台充电桩的安装坐标。直流快充桩因功率大、线缆粗，通常被布置在靠近配电房且车位后方空间充裕的区域，并采用“一桩双枪”或“一桩多枪”的配置，提高设备利用率。

对于交流慢充桩，图纸则可能展示壁挂式或落地式的安装详图。壁挂式安装会标明中心线距地1.5米的高度，以及牢固的墙体承重要求。落地式安装则会有详细的基础图，要求混凝土基础高出地坪0.2米以上，并预留好电缆套管，防止积水侵蚀。

图纸还会特别关注人机交互的细节。充电操作界面、支付屏幕的朝向和高度，都会在立面图或剖面图中体现，确保驾驶员在车内或车旁都能轻松操作。充电枪缆线的收放装置设计，也旨在避免线缆拖地磨损，保持场站整洁。

安全与消防体系：构筑不可逾越的防线

安全是设计图纸中颜色最重的线条。消防设计专篇图纸会明确将充电区划定为火灾危险区域，并据此配置自动喷水灭火系统、火灾报警探测器的点位与覆盖范围。灭火器的类型、数量与布置密度，也会根据车位数量严格计算并标注在图上。

电气安全防护贯穿所有图纸。剩余电流保护装置（RCD）的配置要求被写入系统图，确保漏电时能在0.1秒内切断电源。电缆桥架的敷设路径会避开可能存在机械损伤或高温的区域，并在关键节点标注防火封堵的做法详图。

应急疏散指示与照明图纸同样不可或缺。清晰的疏散路线箭头、常亮的安全出口标志、以及断电后自动启动的应急照明灯位置，共同编织成一张生命安全的防护网，让安全不仅仅停留在概念上。

智能化监控与标识引导：赋予场站智慧大脑

现代充电站设计图纸中，监控系统拓扑图占据重要一席。它描绘了如何通过物联网技术，将充电桩、电表、摄像头、环境传感器等所有设备连接起来。数据流向中心服务器，实现充电状态实时监控、故障远程诊断、能耗数据分析与远程启停控制。

标识引导系统设计图则负责打造无缝的用户体验。从入口处的总导览图，到车道上的分流指示牌，再到每个车位上方或地面的充电标识，图纸上规定了所有标识的图形、尺寸、颜色和安装位置。这套视觉系统能高效引导车辆，减少寻桩时间，提升周转率。

智慧化的触角还延伸至服务。图纸可能会为休息室、零售机甚至换电站预留接口与空间，体现充电站向综合能源服务站演变的趋势。这些细节让图纸超越了单一的充电功能，描绘出一个更人性化、更智能的服务场景。

从宏观的场地规划到微观的螺栓安装，一张完整的充电站设计图纸图片，是一座绿色能源枢纽诞生前最理性的浪漫。它用严谨的线条对抗未来的不确定性，用精确的数据平衡效率与安全。每一次充电行为的顺畅完成，都源于图纸上无数个细节的反复推敲。读懂这些图纸，便是读懂了推动交通能源革命背后，那份沉默而强大的工程语言与前瞻视野。
