在电动汽车浪潮席卷全球的今天，充电站已从新鲜事物转变为城市不可或缺的基础设施。一座高效、安全、人性化的充电站并非凭空而起，其灵魂与骨骼早在第一张设计图纸上便已注定。充电站建设图纸设计及其所遵循的规范，是连接创意与现实的桥梁，是确保每一度电安全送达、每一次体验流畅舒心的根本法典。本文将深入剖析充电站建设图纸设计的核心规范，揭开这份精密蓝图背后的八大法则，为您呈现从纸上线条到钢铁森林的蜕变密码。

规划选址：奠基未来版图

充电站建设的首要战役在图纸规划阶段已然打响。选址绝非简单地圈定一块空地，而是对城市脉络、能源动脉和人车流向的深度解读。优秀的图纸设计，必须将充电站精准嵌入交通网络的“黄金节点”——既要毗邻主干道保障进出便捷，又需规避交通核心流线防止拥堵。场地形状与面积需经过精密计算，不仅要满足当前充电桩、车辆回转、等候区的布局，更需为未来的功率升级与规模扩张预留富有弹性的空间。

这份蓝图还需与大地对话。地质勘察数据必须转化为图纸上明确的承载力要求与基础设计，避开地质脆弱区与潜在洪涝威胁。图纸上的每一根标高线、每一个排水坡度指示，都关乎未来数十年设施能否在暴雨中屹立不倒。设计需前瞻性地评估电网接入点容量与距离，将电力“高速公路”的接入路径清晰勾勒，避免后期因电力扩容而导致的颠覆性修改。

总图布局：编织高效流线

总平面布置图是充电站功能与美学的第一次交响。在这里，理性与秩序主导一切。充电区、等候区、服务区、设备区的划分必须如棋盘般清晰，形成高效的功能模块。车辆流线是图纸上跃动的生命线，需实现“进-充-出”的单向循环，杜绝交叉与冲突，确保高峰时段依然井然有序。消防车道、应急通道的宽度与转弯半径被以醒目的图例和精确尺寸标注，这是生命安全的红线，不容丝毫妥协。

充电车位的排布充满巧思。图纸上需明确区分直流快充与交流慢充区域，并根据预估的车流量模型，科学确定两者比例。车位尺寸不仅要满足普通乘用车，还需考虑大型电动巴士或物流车的特殊需求。充电桩与车位边缘、相邻车辆、建筑物之间的安全距离，被一系列严谨的数字所定义，这些数字是防止碰撞、保证操作空间与维护通道的刚性保障。

电气设计：构筑能量心脏

电气系统图纸是充电站的“神经系统”与“能量心脏”设计图。其复杂程度与精密要求堪称所有专业之最。设计始于负荷计算，需基于充电桩数量、功率型号及同时使用系数，精确核算出全站总负荷，并据此选择变压器容量、配电柜规格以及电缆截面。图纸上，从高压进线到末端充电桩的每一段线路路径、规格、敷设方式都需明确，形成一棵清晰的“电力树”。

安全是电气设计的最高准则。图纸必须体现多层级保护系统：短路保护、过载保护、漏电保护（RCD）以及完善的防雷与接地网络。接地电阻值要求、等电位联结点的位置，都需要在图纸上精确标注。对于大功率充电区域，还需特别考虑谐波治理与电能质量补偿装置的设计，确保不对公共电网造成污染。智能监控系统的管线预埋、通信接口位置也需在此阶段同步规划，为充电站的“大脑”铺设好信息通道。

土建与结构：打造坚固躯壳

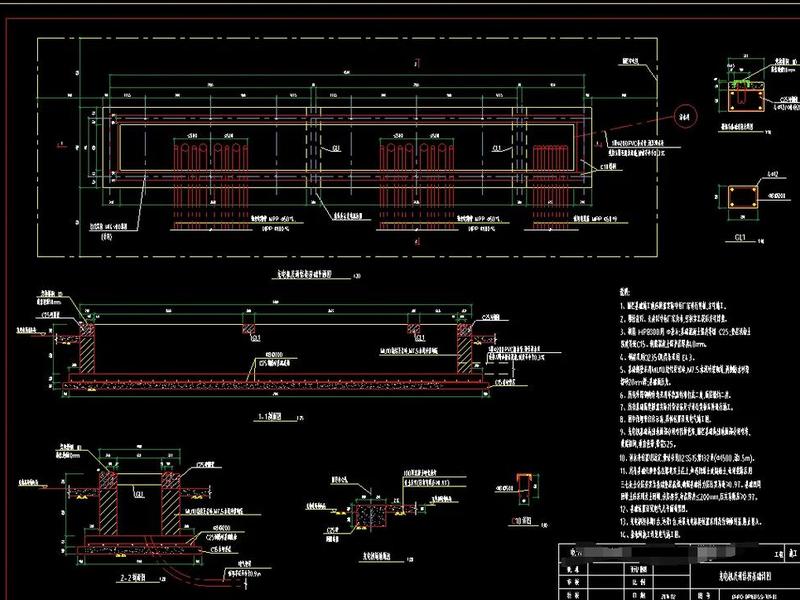

土建施工图赋予充电站以坚实的躯壳。充电桩的基础设计是重中之重，无论是落地式的混凝土基础，还是壁挂式的墙体加固预埋件，其尺寸、深度、钢筋配比都必须足以抵抗设备重量、风力及偶尔的车辆撞击力。雨棚或罩棚的设计，不仅关乎遮阳避雨的功能性，其结构计算书、立柱基础、抗风压与雪荷载能力更是图纸审查的关键点。

图纸对建筑材料与工艺提出了明确要求。地面材质需兼顾耐磨、防滑、耐油污与排水性能，坡道与路缘石的细节处理关乎行车安全。电缆沟或电缆排管的走向、坡度、防水密封设计，必须确保电力电缆在复杂地下环境中的百年安澜。照明灯具的布置点位、照度计算、眩光控制，也在此部分图纸中一一落实，确保夜间运营同样安全明亮。

消防安全：设置不可逾越的防线

消防设计专篇是图纸中捍卫安全的“防火墙”。它严格规定了充电站与周边建筑物、易燃易爆物品仓库之间的最小防火间距，这是一条用距离换安全的生命线。图纸依据充电站等级与面积，明确划分防火分区，并设计出在紧急情况下能让人快速逃生的疏散通道与出口。

消防设施的布置被精确到厘米。灭火器、消火栓、应急照明、疏散指示标志的型号与安装位置一目了然。对于大型室内充电站或电池存储区，图纸还可能要求设置自动喷淋系统、气体灭火系统或高温探测报警装置。电缆敷设的防火封堵、设备区的防火隔板等细节，也通过节点大样图予以明确，旨在将任何火灾隐患扼杀在萌芽状态。

智能化与环保：注入智慧与绿色灵魂

现代充电站图纸远不止于土木与电气。智能化集成设计为其注入了智慧灵魂。图纸需规划网络拓扑，预埋用于设备监控、支付结算、安防摄像的数据线缆。充电桩与站级监控平台、云管理中心的通信接口协议需在设计说明中明确，确保数据流的无缝对接。车牌识别道闸、智能引导屏的管线预埋与取电点也需提前布局。

环保与节能理念深深烙印在绿色图纸上。图纸可能要求采用光伏雨棚设计，并预留逆变器与并网设备的安装位置与管线。雨水回收系统的沟渠、蓄水池位置被纳入总图规划。低噪音变压器的选址、设备减振基座的設計，是为了将对周边环境的干扰降至最低。绿化区域的用地平衡、透水铺装材料的选择，则体现了与自然和谐共生的现代建设哲学。

接口与协同：绘就无缝拼图

充电站建设涉及多专业、多部门的协同，图纸设计规范的核心作用之一是统一“语言”。建筑、结构、电气、给排水、暖通、智能化等各专业图纸之间，必须实现“无缝对接”。管线综合图（BIM技术应用尤为重要）能提前在三维空间中解决所有管道、桥架、风管的“打架”问题，避免施工阶段的返工与浪费。

图纸还需清晰界定与市政接口的“边界”。红线图明确了站址范围，而给水接入点、污水排放口、电力电缆进线井、通信光缆引入点的具体位置与施工责任分界，都必须白纸黑字地落在图纸上，成为后期与各市政单位顺畅对接的权威依据。

规范迭代与前瞻：拥抱未来标准

卓越的图纸设计永远面向未来。设计者必须密切关注并融入最新的国家标准，例如GB/T 50966-2024《电动汽车充电站设计标准》中的新要求，如群控充电、大功率充电设备的布局规范、更高的消防等级细则等。图纸应具备一定的技术前瞻性，例如为未来超充设备预留更大的电力容量与散热空间，为V2G（车辆到电网）技术预留反向输电的接口可能性。

这份蓝图甚至需要考虑运营与维护的便利性。图纸上应为设备巡检、部件更换预留充足的检修空间，重要阀门、开关的位置应易于操作。这些充满远见的细节，使得充电站不仅能满足当下需求，更能从容应对未来十年的技术演进与需求增长。
