当一幅幅精细的充电站建设图纸展现在眼前，那些错综复杂的线条与符号，仿佛不再是冰冷的图形，而是一座未来绿色能源枢纽跃然纸上的生命蓝图。每一张充电站建设图纸图片，都是融合了规划智慧、工程技术与安全标准的精密脚本，指引着从一片空地到功能完备的充电站的神奇蜕变。对于投资者、工程师乃至关注绿色出行的每一个人而言，读懂这些图纸，就如同掌握了开启新能源时代基础设施的钥匙。本文将带您深入这些图纸的内核，从多个维度揭秘充电站建设图纸背后所蕴含的深层逻辑与创新实践。

总体规划：科学布局的艺术

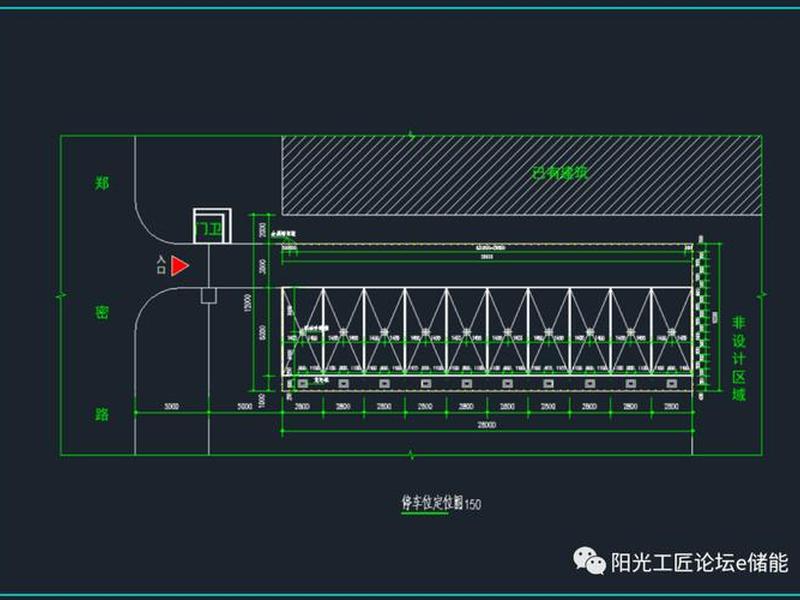

一张优秀的充电站总平面图，是空间利用与交通流线完美结合的艺术品。它远不止是车位和设备的简单排列。科学的选址是成功的基石，图纸会明确标注充电站应优先设置在交通便利、供电充足、地质稳定的区域，同时巧妙避开低洼易积水地带或潜在的火灾爆炸风险点。出入口需要分开设置以确保通行安全，内部道路必须满足消防车辆通行的严格要求。

在布局上，图纸会细致规划快充区与慢充区的分布。快充桩通常集中布置在出入便捷的区域，服务于即充即走的用户；慢充桩则可结合办公、商业区域设置，满足长时间停放充电的需求。充电车位的尺寸、间距以及充电设备与车位边缘、建筑物之间的安全距离，在图纸上都有毫厘不差的规范，例如设备外廓距车位边缘净距不宜小于0.4米，这些细节是安全与便捷的双重保障。

现代充电站图纸越来越注重与环境的融合。光伏车棚的设计被广泛采用，它不仅能为车辆遮阳避雨，其本身就是一个分布式发电单元。图纸中会清晰展示车棚的结构、光伏板的排布与倾角，以及如何与充电系统协同，构成一个微型的“光储充”一体化生态系统，实现能源的自发自用与余电共享。

电气系统：电力输送的脉络

电气系统图是充电站的“心血管图纸”，它描绘了电力如何安全、高效地输送到每一个充电终端。负荷计算是首要环节，图纸设计需基于充电桩的总功率（包括未来扩容需求）、辅助设施用电，并考虑同时使用系数，精准计算出变压器的安装容量。对于大型充电站，往往需要配置专用变压器，图纸会明确其位置、容量及接线方式。

配电系统的设计至关重要。低压接地系统普遍采用TN-S系统，以确保用电安全。图纸会详细规划配电柜、电缆的规格与路径。向充电设备供电的线路多采用铜导体电缆，室外部分需加装铠装保护。供电方式上，大功率直流充电机通常采用放射式供电以保证可靠性，而多台交流充电桩可采用树干式供电，但必须精心规划以实现三相负荷平衡。

智慧化的电能管理策略也体现在图纸中。通过配置储能系统，并结合峰谷电价设计“两充两放”等控制策略，充电站可以大幅降低运营成本。图纸会示意储能电池、逆变器与充电桩、电网之间的连接关系，构建一个能够“削峰填谷”、参与电度的智能节点，让充电站从单纯的能耗单元转变为灵活的能源调节器。

安全防护：生命财产的盾牌

安全是充电站建设的生命线，相关图纸构成了全方位的防护盾牌。消防设计是重中之重。根据最新标准，充电区被划为严重危险级场所，图纸强制要求配置自动喷水灭火系统，并详细标注喷头位置、管网走向及消防水箱容量。灭火器的选型、配置密度和布置点也在图纸中有明确指示，同时需确保消防车道保持足够的净宽与转弯半径。

防雷与接地系统设计是抵御自然风险的保障。图纸会标明接闪带、引下线和接地网的布置，确保所有设备处于保护范围内。特别是对于整合了光伏车棚的充电站，光伏组件与车棚金属结构的防雷等电位连接至关重要，这些细节直接关系到雷雨天气下的站内安全。

监控与应急照明系统是安全的“眼睛”与“指引”。图纸会规划覆盖充电区、设备间、出入口的全方位视频监控网络，确保无死角。应急照明与疏散指示标志的布置需满足在紧急情况下清晰引导人员快速撤离的要求。这些看似辅助的系统，在图纸上与主电气、消防系统紧密联动，共同编织成一张密不透风的安全网。

结构细节：支撑稳固的骨架

建筑与结构施工图赋予了充电站坚实的躯体。对于地面充电站，图纸会明确充电桩基础的做法。落地式充电桩的基础通常需高出地坪0.2米以上，采用混凝土浇筑，并预留好电缆套管，基础尺寸一般大于设备外廓，确保稳固。壁挂式充电设备的安装中心线距地面宜为1.5米，图纸会精确标注预埋件的位置与承重要求。

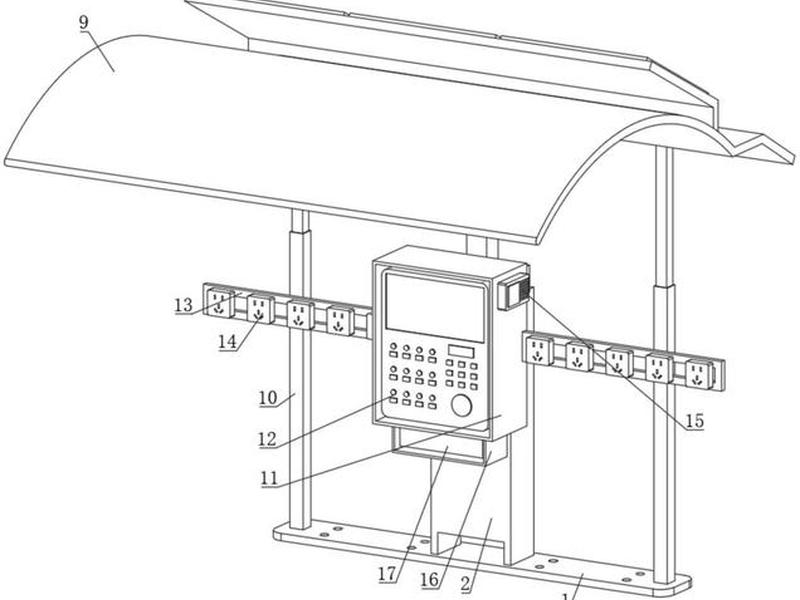

光伏车棚的结构设计是技术与美学的结合。图纸展示的往往是采用实腹式工字钢的Y型或T型单立柱结构，其高度、悬挑长度都经过严谨计算，既要保证下方车辆和设备的空间，又要满足光伏板的安装与抗风抗震要求。车棚的排水坡度、组件之间的接线通道等细微之处，都体现在节点详图中。

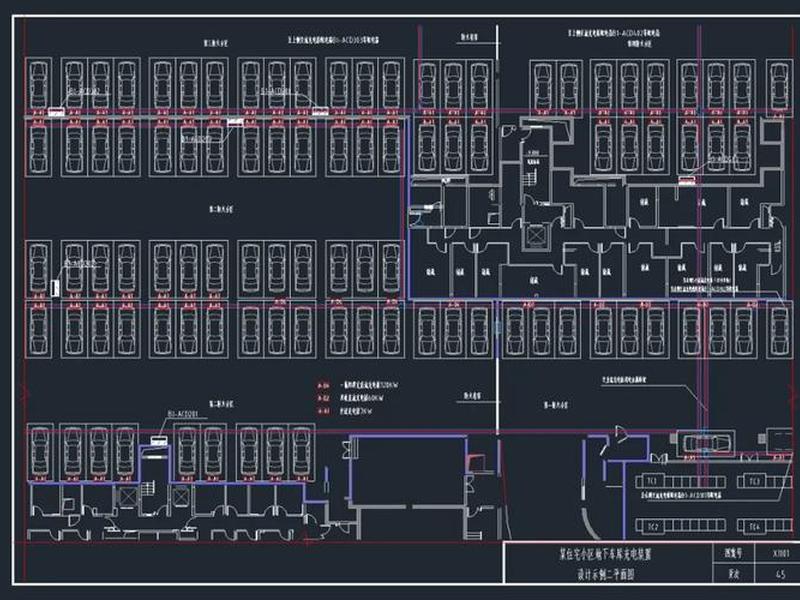

对于地下车库充电站，图纸的挑战更大。它需要综合考虑防火分区、通风排烟、车辆流线与充电需求的矛盾。充电设施不应布置在地下三层及以下，宜靠近地面层设置。图纸需详细规划电缆桥架或保护管的敷设路径，确保与燃气、给排水等管线的安全间距，并在结构板上预留足够的荷载余量以应对设备重量。

智能融合：未来体验的核心

现代充电站建设图纸早已超越单纯的土木电气范畴，融入了浓厚的智能科技基因。智慧引导系统是提升用户体验的第一步。图纸会规划从入口处的车位可用状态数字标牌，到道路上的引导标识，直至车位地面和上方的充电标识的全流程指引，这套系统如同无声的向导，极大提高了场站运转效率。

充电桩本体的设计也充满人性化考量。图纸体现的不再是简单的柜体，而是集成触摸屏、多种支付接口、即插即用模块的智能终端。一些前瞻性设计甚至考虑了随缆型充电桩或感应充电瓦，以最小化空间占用。对于户外设备，图纸会明确其防护等级不低于IP54，确保在恶劣天气下稳定运行。

更深层次的智能在于能源管理与车网互动（V2G）。图纸中可能包含虚拟电厂平台的接入示意，使充电站能够整合分布式光伏、储能电池和电动汽车的闲置电池，作为一个整体参与电网需求响应。这标志着充电站从“用电端”向“产消者”角色的华丽转身，图纸正是这一转变的顶层设计蓝图。

避坑指南：图纸背后的经验

一份成熟的充电站建设图纸，必然凝聚了前人踩坑的经验总结。它会在细节处提醒设计者避开常见误区。例如，在设备选型上，图纸说明会强调避免盲目跟风，需根据服务车辆类型（如客车需大功率直流桩）和实际需求（快慢充比例）来配置，并为未来升级预留空间。

在车桩比例与布局上，图纸会警示不能只考虑初期需求。对于客运枢纽、商业中心等热门区域，必须前瞻性地预留足够扩容空间，避免建成即过时，出现排队拥堵。图纸通过科学的车位与桩位配比规划，确保用户便捷性。

图纸还会强调充电站与公共设施的有机结合。优秀的规划会在充电区周边，巧妙地融入休息区、零售点或简易卫生间，这些功能区块在总图上的位置安排，直接决定了充电站能否从一个功能设施升级为社区服务节点，提升用户停留意愿与整体附加值。
