面对一份纷繁复杂的充电站建站图纸，你是否感到眼花缭乱，不知从何看起？网络上充斥着各种“充电站建站教程图纸怎么看图解”和视频教程，它们究竟是开启财富之门的钥匙，还是令人望而生畏的天书？本文将带你深入图纸的微观宇宙，化繁为简，掌握解读充电站建设蓝图的终极心法。无论你是跃跃欲试的投资者、严谨细致的工程师，还是渴望入行的新人，这场关于空间、电流与未来的解码游戏，都将为你揭开迷雾。

一、 图纸总览：把握全局骨架

打开任何一份充电站施工图或平面布局图，首要任务并非深究细节，而是进行一场“高空侦察”。你需要像指挥官一样，迅速锁定图纸的核心要素：项目边界、主要功能分区和交通流线。

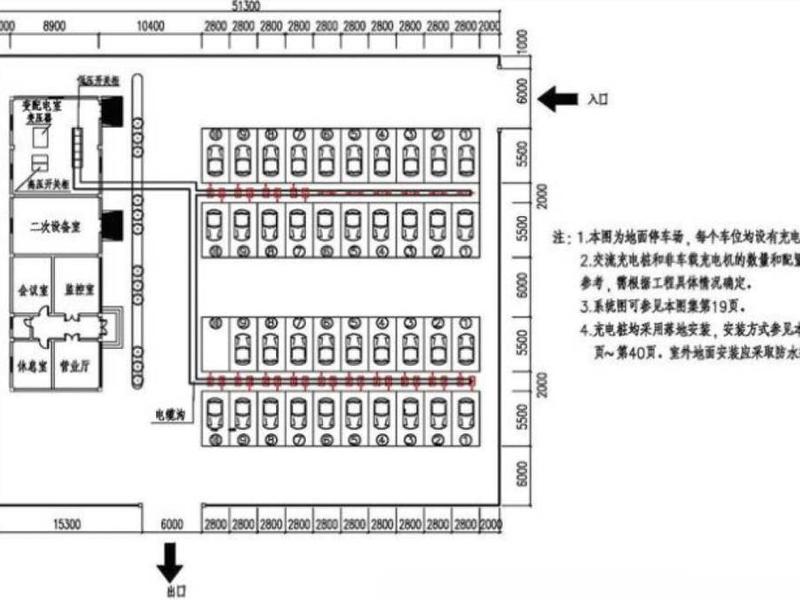

一份标准的充电站总平面图，通常会清晰标示用地红线、出入口位置、车行道路与环形通道。例如，在一个典型的布局中，变压器房往往被设置在靠近电源接入且便于为全场充电桩配电的位置；公共停车区与专用充电车位会分开布置；而司机休息室、卫生间等辅助设施，则多位于出入口附近便于管理的地方。图解教程中常强调，首先要判断布局是否形成了有效的环形流线，确保车辆进出顺畅，避免交叉拥堵。视频讲解则能动态演示车流走向，让你直观感受设计优劣。

务必关注图例与设计说明。图纸角落的图例表是解码所有符号的密码本，不同的线型、图形代表不同的构筑物、设备或管线。设计说明则阐述了工程概况、设计依据、关键技术参数和施工要求，是理解图纸设计意图的基石。忽略它们，就像在没有地图和指南针的情况下闯入丛林。

二、 电气系统：追踪能量动脉

充电站的核心是电能的高效、安全传输与转换。电气系统图是整套图纸的“中枢神经”，解读它需要聚焦于电能的来龙去脉。这部分内容在专业教程视频中常通过动画来展示电流路径，尤为生动。

找到电源进线点，通常来自10kV或更高电压的电网。图纸会展示如何通过高压开关柜、变压器（如常见的10/0.4kV箱式变压器）将高压电变为380V/220V低压电。重点查看一次系统图，它像一幅战略地图，显示了变压器、断路器、互感器、浪涌保护器等主要设备的连接关系。例如，电流互感器的变比（如150/5）、断路器的分断能力，都是保障系统安全的关键数据。

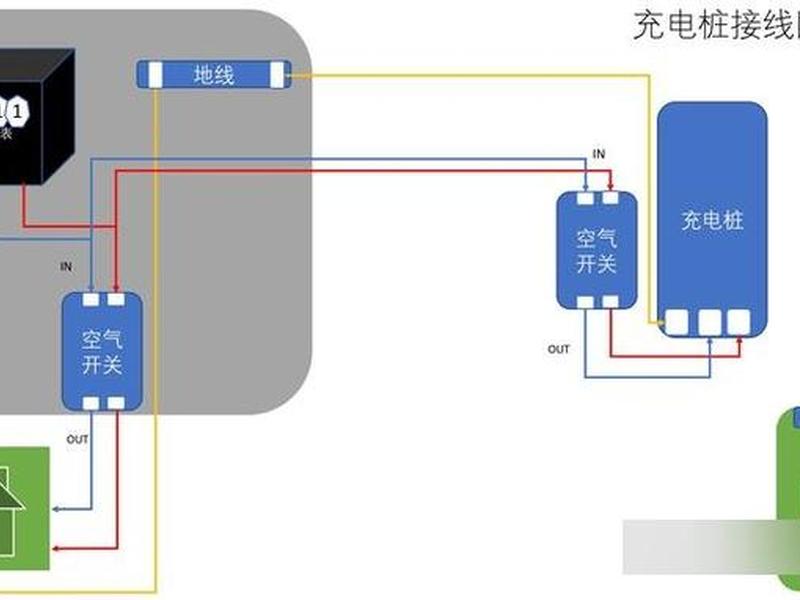

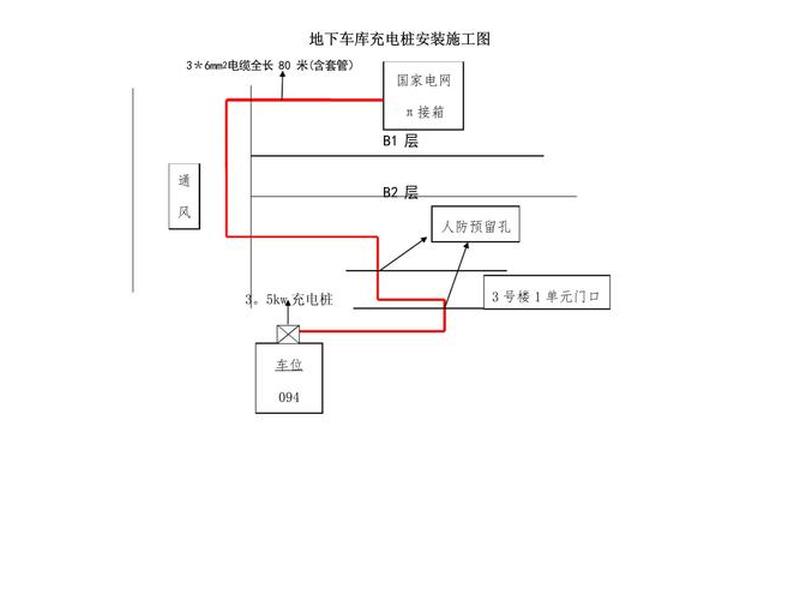

追踪低压配电走向。电能从变压器低压侧引出后，如何分配给各个充电桩？图纸会标明配电柜、电缆桥架或管线的路径、电缆的规格型号（如YJV22-3185+295）。要特别注意充电设备的供电回路是否独立、电缆截面是否满足载流量要求，以及接地系统（必须是TN-S系统）是否完善。这部分设计直接关系到充电站的运行效率和长期安全。

三、 充电设备布置：定位能量端口

充电桩是直接面向用户的终端，其布置方案直接影响用户体验和场地利用率。图纸中，充电桩以特定的图例符号出现，解读时需要关注其类型、数量和空间关系。

分清直流桩与交流桩。直流快充桩功率大、体积大，多采用一桩双枪或单枪落地式安装，布置时需考虑足够的操作间距和设备散热空间，其后方或侧方需预留不少于0.4米的检修通道。交流慢充桩则可能采用壁挂式或立柱式，布局更为灵活。图解教程会详解不同桩型的安装基础图、预埋件要求。

关注车位与桩的匹配关系。是专车专用，还是多位共享？图纸上会明确每个车位的尺寸、类型（如小型车车位、货车车位），以及与之匹配的充电桩型号。一个优秀的设计会考虑车型混合停放、货车转弯半径等实际需求，实现空间利用最大化。视频教程常通过三维视角展示设备与车辆、建筑之间的空间关系，帮助理解。

四、 土建与管线：构筑隐蔽基石

所有光鲜的设备都依赖于坚固的土建基础和纵横交错的管线网络。这部分图纸看似枯燥，却决定了工程的耐久性和后期维护的便利性。

仔细研究基础图与结构详图。充电桩的基础（通常是混凝土基座）是否有足够的尺寸和埋深？设备支架的固定方式（如使用M8膨胀螺栓）是否可靠？电缆沟、管线的预埋位置、深度和坡度（特别是排水要求）是否合理？这些细节在平面图、剖面图和节点大样图中都有体现。

综合管线规划是关键。充电站地下可能密布着电力电缆、通信光缆、给排水管道。图纸中的综合管线图会标明各种管线的走向、标高、间距，避免相互干扰。施工时必须遵循“电力在上、通信在中、水管在下”等基本原则，并确保有可靠的防水、防压措施。图解能静态展示分层，而视频则可以模拟管线铺设过程，揭示交叉作业的难点。

五、 安全与消防：编织防护网络

安全是充电站的生命线。图纸中遍布着各种安全设施的设计，需要你具备一双“火眼金睛”。

电气安全是重中之重。查看图纸是否设置了各级短路、过载、剩余电流（漏电）保护，保护器的参数和动作时间（如不大于0.1秒）是否符合规范。防雷接地系统是否完整，接地电阻值是否标明（通常要求不大于4欧姆）。

消防设计不容忽视。图纸应标明充电区与其他建筑的防火间距、消防通道的宽度、灭火器材的布置点以及火灾自动报警系统的探头位置。特别是储能柜（如果配备）的布置，必须留有足够的散热和消防操作空间，符合相关安全间距（如不小于1.5米）的强制规定。

六、 智能化与辅助系统

现代充电站不仅是能源补给点，更是智能节点。图纸中体现了其“智慧大脑”的雏形。

关注充电运营管理系统与引导标识。图纸中的弱电系统图或平面图会显示网络布线、监控摄像头、车位感应器以及中央管理室的布局。清晰的标识系统图则指导着入口指示牌、道路引导牌、车位地面标识的安装位置，这对于提升用户体验至关重要。

考虑未来扩展与绿色元素。前瞻性的设计会在图纸中预留扩容接口，如备用配电回路、额外的电缆管沟。若涉及光储充一体化设计，则需额外研读光伏板布置图、储能系统接线图，看其如何实现光伏发电、电池储能与充电负荷的智能协同，这也是当前行业的前沿趋势。
