你是否曾对着一叠厚厚的充电站建站图纸感到无从下手？那些复杂的线条、符号和标注，仿佛一本天书，将建站的宏伟蓝图隐藏在专业术语背后。别担心，看懂充电站建站教程图纸并非工程师的专属技能。掌握解读图纸的“密码”，你就能洞悉从选址布局到安全防护的每一个细节，将平面线条转化为未来充电站鲜活的生命力。本文将带你深入图纸的微观世界，从几个关键维度入手，化繁为简，让你轻松掌握充电站建站教程图纸的阅读之道。

一、图纸构成：解锁全局视野

拿到一套完整的充电站建站教程图纸，首先需要建立一个宏观的认知框架。它绝非单一平面图，而是一个由多专业、多图层信息构成的系统工程文件包。

通常，一套完整的图纸会包含总平面布置图、电气系统图、土建基础图、给排水与消防图以及监控系统拓扑图等。总平面图是你的“上帝视角”，它清晰展示了整个场站的边界、出入口、充电车位布局、设备区（如箱变、储能柜）位置、车流动线以及安全疏散通道。通过这张图，你可以直观判断布局是否合理，例如充电桩的排列是否便于车辆进出，设备间距是否满足安全检修要求，以及功能区划分是否清晰。

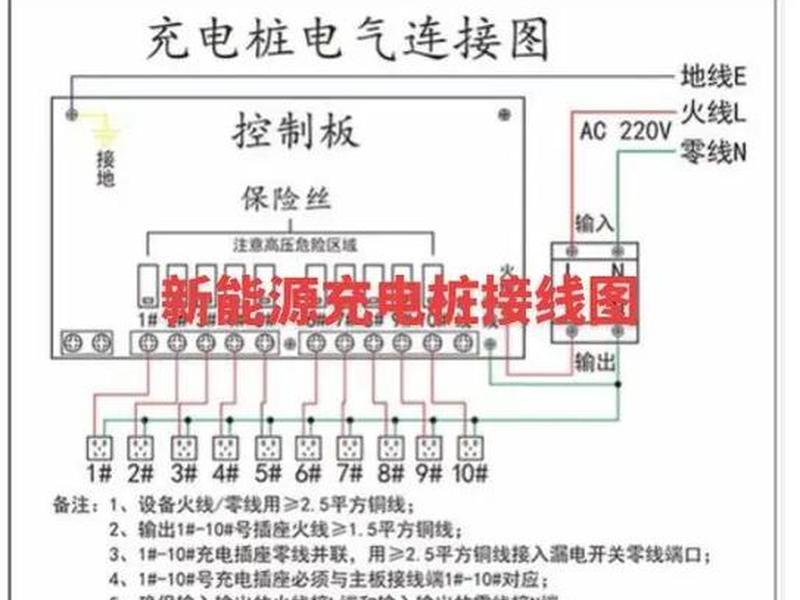

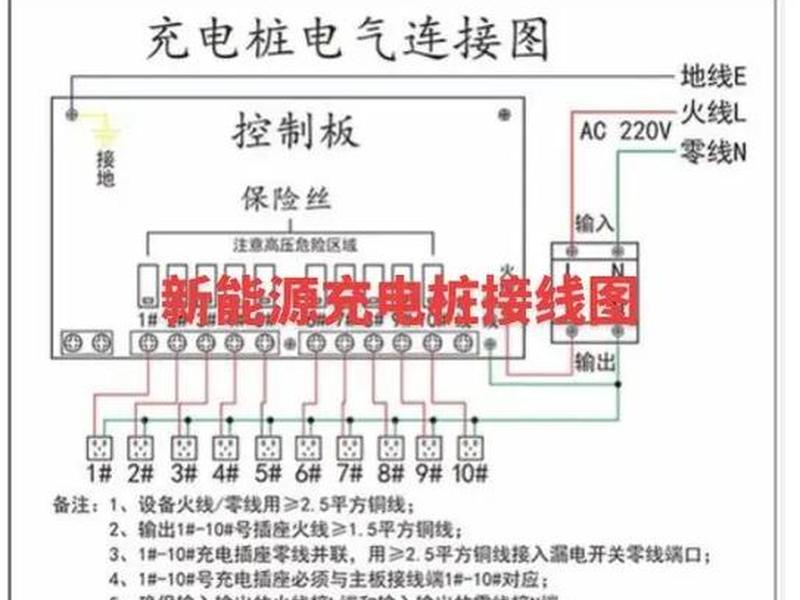

电气系统图则是充电站的“神经网络”图谱。它详细描绘了电力如何从市政电网接入，经过变压器、配电柜，最终分配至每一台充电桩。图中会明确标注各级开关、电缆规格、回路编号及保护设置。理解这张图，就能把握整个充电站的供电可靠性、容量分配以及潜在的电路瓶颈。

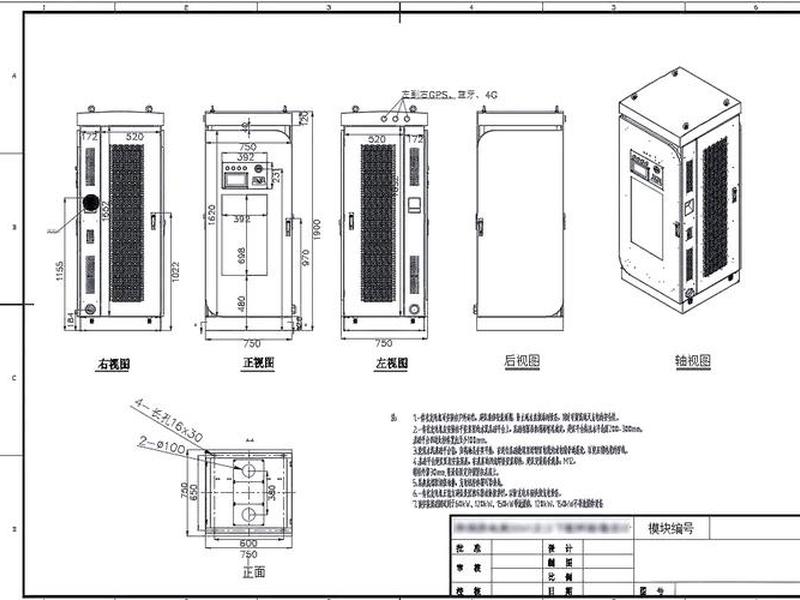

而土建与安装详图，则揭示了设备如何“落地生根”。它包含了充电桩基础、电缆沟、管线的具体尺寸、材质和施工工艺。例如，户外落地式充电桩基础需高出地坪0.2米以上以防积水，电缆敷设需有明确的坡度和防护措施。看懂这些，才能确保施工精准，避免返工。

二、符号图例：破译专业密码

图纸中密密麻麻的图形符号和缩写，是设计者与阅读者之间的通用语言。能否快速识别这些“密码”，直接决定了阅读图纸的效率与准确性。

在电气图纸中，你会频繁遇到代表断路器、熔断器、电流互感器、接地极等的特定图形符号。线型也富含信息：粗实线可能代表主供电电缆，虚线常表示控制线路或预留管路，点划线则可能用于标识区域边界。对于充电桩本身，交流桩与直流桩也有不同的图例标识，其功率、接口类型（如国标2015）也会通过代号注明。

在总图与平面图中，图例则更多关乎布局。不同的填充图案可能代表混凝土硬化地坪、绿化带或碎石区域；各种箭头标注了车流方向、坡度；特定的图标则指示了消防栓、摄像头、照明灯杆、标识牌的位置。尺寸标注链和坐标网格是定位一切元素的尺规，必须仔细核对，确保设备放样位置精确无误。

更为关键的是，图纸中会引用大量的国家与行业标准规范代号，如GB/T 51313-2018《电动汽车分散充电设施工程技术标准》、GB 50016《建筑设计防火规范》等。这些引用是设计合规性的基石，理解图纸内容往往需要结合这些规范条文，才能明白为何充电设备与建筑物需保持特定距离，为何防火分区要如此划分。

三、设计逻辑：洞见规划意图

优秀的图纸不仅是施工的指令，更是设计思维与规划逻辑的直观体现。看懂图纸，更要看懂图纸背后的“为什么”。

首先是安全逻辑的贯穿。从选址阶段规避低洼积水区和危险源，到电气系统的多级漏电与短路保护，再到防火分区设置、消防设备布置以及应急疏散通道的预留，图纸上的每一处安排都渗透着对人员、车辆和设备安全的极致考量。例如，储能设备与充电区保持足够间距，正是基于风险隔离的深层逻辑。

其次是效率与体验的平衡。充电桩的布局并非随意摆放，而是基于车辆转弯半径、停车习惯、充电操作便利性以及运维便捷性的综合计算。采用一桩多充还是单桩单枪？快充与慢充车位如何配比？如何设置引导标识系统以减少车主寻找时间？这些提升运营效率和用户体验的考量，都凝练在布局设计之中。

最后是前瞻性与经济性的统一。图纸中常常体现“预留”概念，如预留充电车位扩容空间、预留大功率充电的电缆通道、预留与光伏、储能系统对接的接口。这反映了设计者对技术迭代和业务发展的预判。通过优化电缆路径、选择适宜的设备安装方式（壁挂式节省空间），在满足功能的前提下控制初始投资与长期运营成本，也是设计逻辑的重要一环。

四、关联审查：串联信息孤岛

充电站图纸是一个有机整体，各专业图纸之间存在着千丝万缕的联系。孤立地看任何一张图，都可能产生理解偏差甚至错误。

电气图与土建图必须对照阅读。电气图中规划的电缆走向和配电柜位置，必须在土建图中找到对应的沟槽、套管和基础。例如，图纸要求在某个位置预埋一根DN100的钢管用于穿电缆，那么在土建基础图中，这个位置就必须有明确的预留孔标注，且标高、坐标必须一致。

总平面布置图与给排水消防图、监控图也需联动审视。总图上标出的消防栓位置，在给排水图中应有详细的管网连接和水压计算；总图上布置的摄像头，在监控系统图中应明确其供电、信号回路的源头与归宿。这种跨图纸的交叉验证，是发现设计冲突（如管线打架、设备位置干涉）的关键手段，确保各系统能和谐共处，协同工作。

五、工艺与要点：聚焦施工落地

图纸的最终目的是指导施工。看懂图纸中关于施工工艺和质量要点的标注，是确保项目从蓝图完美变为现实的核心。

安装细节至关重要。例如，图纸可能规定壁挂式充电设备中心线距地面宜为1.5米，户外落地式设备基础需高出地坪并大于设备外廓尺寸，这些具体数据直接关乎安装后的美观、安全与使用便利。电缆敷设要求中，关于埋深、防护、弯曲半径、标识的规定，则是保证电力传输长期安全稳定的生命线。

材料与工艺要求不容忽视。图纸会指定关键材料的规格型号，如电缆的截面、绝缘等级，混凝土基础的标号，接地体的材质和尺寸。也会注明关键工艺，如防雷接地的焊接要求、防水密封的处理等级、设备调试的步骤和参数标准。严格遵循这些要求，是工程质量的保证。

六、避坑指南：识别潜在风险

在解读图纸时，具备一定的风险预判意识，能帮助你在项目早期发现隐患，避免后期重大变更或安全事故。

警惕合规性“红线”。仔细核对设计是否完全遵循了前述的国家强制性标准。例如，充电设备与建筑物、车辆之间的安全距离是否达标？防火分区的划分和消防设施的配置是否满足规范要求？这些是绝对不能妥协的底线。

关注接口与兼容性细节。充电桩与不同车型的充电接口兼容性、充电协议匹配性，虽然在图纸上可能只是一个符号，但却直接影响终端用户体验。充电站管理系统与桩体之间、与上级运营平台之间的数据通信接口定义是否清晰，也关系到未来运营的顺畅度。

审视可实施性与运维便利性。图纸上的设计是否考虑了当地的实际施工条件？设备布局是否给日常巡检、故障排查和部件更换留出了足够空间？电缆沟的检修口设置是否合理？这些细节影响着建设成本和长达数年的运维效率。
