面对一份复杂的充电站建站教程图纸，你是否感到无从下手，仿佛在看一张神秘的藏宝图？图纸上纵横交错的线条、密集的符号和专业的标注，构成了充电站从蓝图变为现实的密码。掌握解读这份“密码本”的能力，意味着你能够精准把控项目全局，预见施工难点，确保每一分投资都落到实处。本文将从零开始，带你穿透图纸的表象，深入理解充电站建站的每一个关键细节，让你从“看图迷茫”变为“识图专家”。

一、 总览全局：从图纸目录与设计说明入手

拿到一套完整的充电站建站图纸，切忌直接扎进复杂的平面图或系统图中。第一步，如同阅读一本书的目录和前言，应先翻阅图纸目录和设计总说明。

图纸目录是整个图纸集的导航图，它清晰列出了所有图纸的编号、名称和版次。通过目录，你可以快速了解这套图纸包含哪些部分，例如总平面布置图、电气系统图、土建基础图、给排水图等，从而对项目的组成有一个宏观的认知。

设计总说明则是整个项目的“宪法”。它会详细阐述工程概况、设计依据（引用的国家标准和规范，如GB/T 51313-2018《电动汽车分散充电设施工程技术标准》）、充电设备选型与技术参数、各专业的设计要求、施工注意事项以及关键材料的技术标准。例如，说明中会明确充电桩的防护等级（室内不低于IP32，室外不低于IP54），接地系统要求（通常采用TN-S系统），电缆选型原则等。深入理解设计说明，是正确解读后续所有分项图纸的基础。

还需关注图例符号表。图纸中使用的大量图形符号和文字缩写，如各种电气设备、线型、管道代号等，都在这里统一规定。熟悉图例，是读懂图纸语言的“识字课”，能避免后续阅读中的误解和混淆。

二、 解码空间布局：总平面与充电区布置图

这是决定充电站使用效率和用户体验的核心图纸。总平面布置图展示了充电站在整个地块中的位置、与周边道路和建筑物的关系、出入口设置、车流动线等。它确保充电站布局符合城市规划，车辆进出便捷，且不影响周边正常交通。

重点转向充电设备布置详图。这里精确标注了每一个充电桩的位置、型号、编号以及与停车位的相对关系。你需要关注几个关键距离：充电设备外廓距充电车位边缘的净距不宜小于0.4米，这是为了确保车辆停放和充电操作的安全空间；充电设备与建筑物、围墙之间需预留不少于0.8米的检修操作空间。对于直流快充桩，常采用“一桩双枪”或“一桩多枪”的布局，图纸会明确其服务范围。布置原则强调，设备不应妨碍行人与车辆通行，并应结合车位布局，便于车辆停靠和插拔充电枪。

图纸还会体现消防通道、设备区（如箱式变压器、配电柜）、休息室等功能区域的划分。合理的分区能让运维流线与充电流线互不干扰，提升站内安全性与秩序感。查看时，应思考布局是否做到了用户友好、运维便捷和安全冗余。

三、 剖析动力核心：电气系统与配电图纸

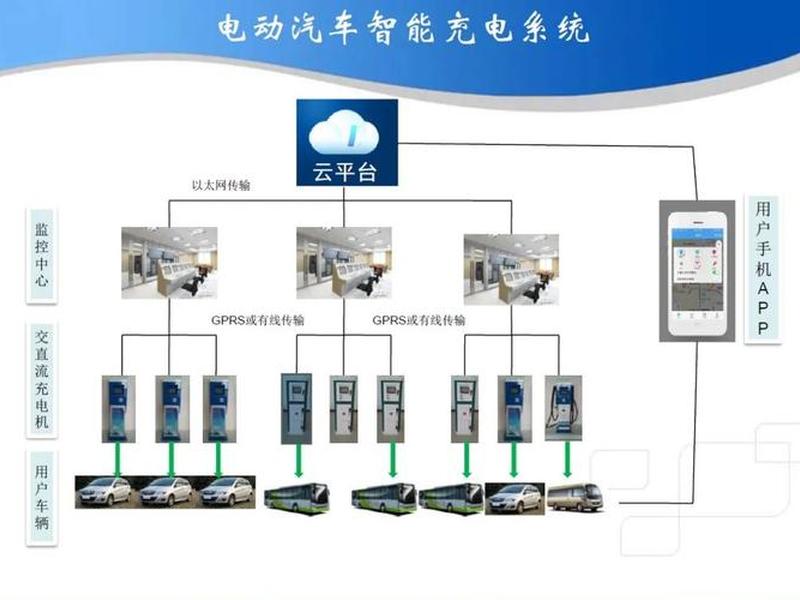

电气系统是充电站的“心脏”，这部分图纸最为专业和关键。电气主接线图或系统图展示了从上级电网接入10kV电源开始，经过环网柜、变压器（如常见的800kVA箱变），降压为0.4kV低压，再分配至各充电桩回路的全过程。图中会标明变压器容量、开关柜型号、回路数量、电缆规格及保护电器的配置。

重点关注负荷计算与分配。设计说明或图纸附表中，通常会给出充电桩的总装机容量、需要系数（Kx）、同时使用率等计算参数，以及最终的计算负荷。这决定了变压器容量是否足够，电缆截面选择是否合理。例如，多台120kW直流桩的同时使用系数可能取0.5-0.7，这直接影响了实际用电负荷和电缆成本。

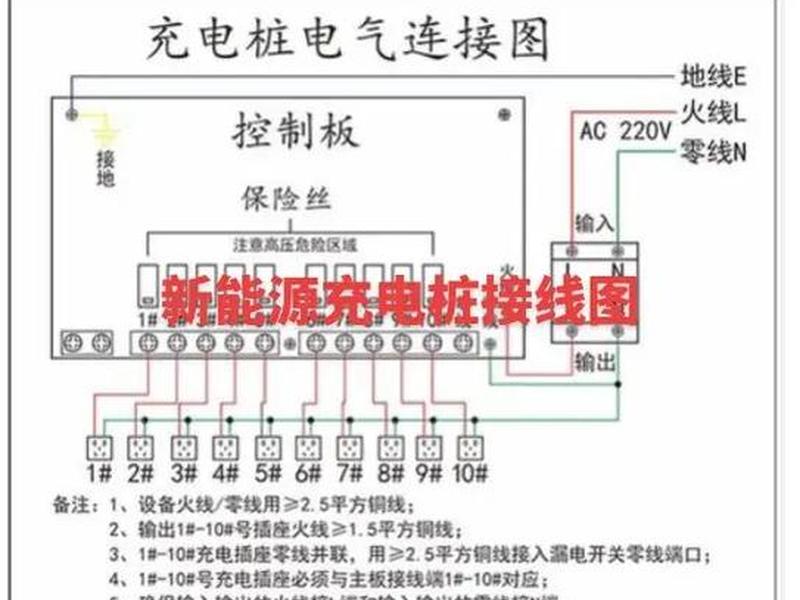

低压配电平面图则具体显示了电缆沟/管线的走向、埋深、充电桩供电回路的连接方式（放射式或树干式），以及接地网（通常采用505镀锌扁钢）的敷设路径。图纸会要求充电设备必须进行双重接地，且接地电阻需满足规范，这是生命安全的保障。理解这部分，能帮你核查电力路径是否最优，是否存在不必要的绕线，以及施工时是否会与其他地下管线冲突。

四、 夯实基础支撑：土建与基础结构图纸

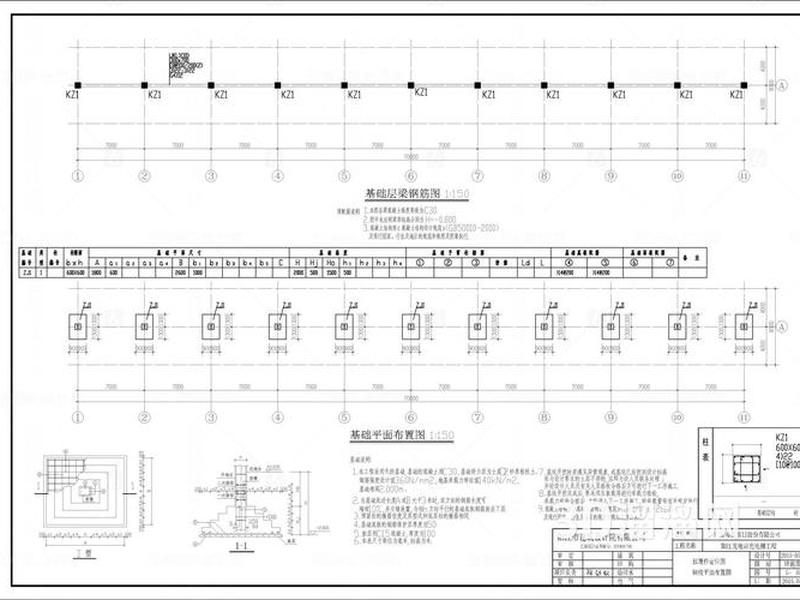

充电站并非只有电气设备，坚实的土建基础是它们屹立不倒的根基。设备基础图详细绘制了箱式变压器、直流充电桩等设备的基础尺寸、标高、混凝土强度等级、配筋以及预埋件（如接地扁铁、电缆套管）的位置和规格。例如，户外落地式充电桩基础需高出场地地坪0.2米以上，以防止雨水浸泡，基础尺寸通常比设备外廓大0.2米。

电缆沟结构图则至关重要。图纸会明确沟体的断面尺寸、沟壁厚度、盖板材质（需承重）、排水坡度以及检查井的位置。高压电缆沟与低压电缆沟需分开设置，且沟内应做好防水、排水措施。这些细节直接关系到电缆寿命和日后检修的便利性。

还包括场地铺装与排水图。它规定了充电区域地面的材质（通常为耐磨混凝土地坪）、坡度设计（确保雨水能迅速排走，不积水）、排水沟或雨水口的位置。良好的排水系统能有效防止内涝，避免设备因水浸损坏。土建图纸的准确性，是避免后期设备安装困难、返工浪费的关键。

五、 构筑安全防线：消防与安全设施图纸

安全是充电站运营的底线。消防设施布置图会标识出灭火器、消防沙箱、灭火毯的布点位置，以及火灾自动报警探测器的安装点。对于大型充电站，还可能涉及室内消火栓或自动喷淋系统的设计。图纸需确保消防器材的覆盖半径满足规范，且取用路径畅通无阻。

安全警示与引导标识系统图同样不可忽视。一套完善的标识系统包括入口指示牌、道路引导牌、充电位地面及上方标识、设备操作说明牌、高压危险警示牌等。图纸会依据国标《图形标志 电动汽车充换电设施标志》（GB/T 31525）来设计标识的样式、尺寸和安装位置。清晰、规范的标识不仅能提升站容站貌，更是引导用户安全、有序充电，规避风险的必要措施。

图纸中还应体现视频监控与应急照明布局。监控摄像头的位置应能覆盖所有充电车位、主要通道和设备区，消除监控盲区。应急照明和疏散指示标志需在断电情况下能指引人员安全撤离。这些细节共同编织成一张无形的安全防护网。

六、 洞察深化与节点：详图与大样图

这是将抽象设计转化为具体施工步骤的“显微镜”。安装大样图会聚焦于某个具体部位的详细做法，例如“壁挂式交流桩在剪力墙上的安装节点图”。图中会精确标注打孔位置、螺栓规格、固定方式、管线进出线孔的开孔尺寸及封堵要求，确保安装牢固、美观、符合规范。

构造节点详图则针对特定构造连接，如“电缆沟转角处盖板搭接详图”、“设备基础与接地扁铁焊接详图”。这些图解决了不同材料、不同构件之间如何衔接的技术问题，是保证施工质量、避免渗漏或连接不牢等通病的直接依据。

对于采用光储充一体化等新技术的充电站，图纸还会包含光伏板安装支架结构图、储能电池舱基础图等特殊部分的详图。阅读这部分图纸，需要结合设备厂家提供的技术资料，确保土建预留、预埋与设备接口完美匹配。

掌握充电站建站教程图纸的解读，犹如获得了一把打开智慧能源之门的钥匙。它远不止是线条与符号的识别，更是对空间规划、电力潮流、结构安全、智能控制等多学科知识的融会贯通。从总览全局的设计理念，到深入毫厘的节点构造，每一张图纸都在讲述一个关于安全、效率与可靠性的故事。只有真正读懂这个故事，才能在充电站从蓝图到落地、从建设到运营的全生命周期中，做到心中有数、掌控全局，最终建成一个既符合标准又体验卓越的现代化充电设施。在新能源汽车浪潮奔涌的今天，这项技能将成为你参与构建未来交通基础设施的宝贵资本。
