在新能源汽车浪潮席卷全球的今天，充电站如同新时代的“加油站”，成为城市能源网络不可或缺的节点。建设一座高效、安全、经济的充电站，绝非简单的设备堆砌。其核心灵魂，正隐藏在一套套严谨、专业的充电站建站教程图纸图片大全之中。这些图纸与教程构成的大全集，是连接构想与现实的桥梁，是确保项目合规、高效推进的“施工圣经”。本文将带您深入这座图纸与知识的宝库，从多个维度拆解充电站建设的核心图景，为您呈现一幅从规划到落地的完整建设蓝图。

一、 总体规划与场地设计的艺术

充电站的建设，始于一幅宏观的总体规划图。这不仅仅是土地的简单划分，更是一场关于空间效率与用户体验的精密计算。

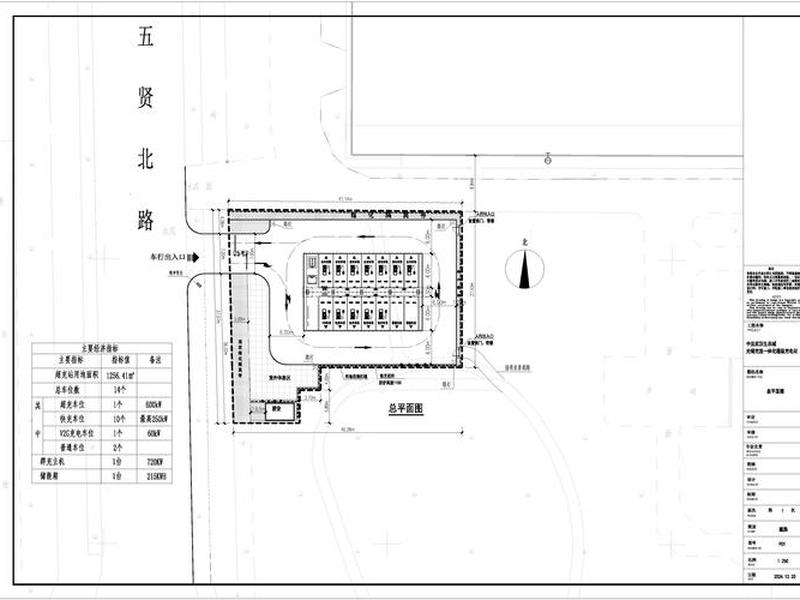

选址与总平面布局是成败的关键。教程图纸会清晰展示如何根据车流方向、出入口位置、市政管线接口来规划充电区、等待区、箱变位置及行车通道。优秀的布局能最大化利用土地，避免车辆进出拥堵，确保消防通道畅通无阻。例如，充电桩雨棚的设计大样图会详细规定其高度、宽度与立柱位置，确保既能防雨防晒，又不影响车辆通行和充电操作。

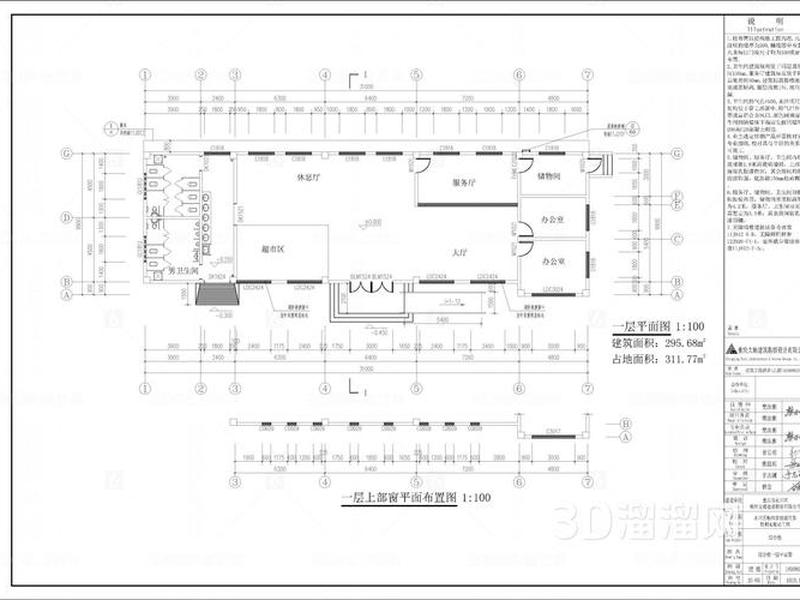

土建与基础施工图纸构成了项目的“骨架”。这部分图纸包括充电桩基础、电缆沟、排水系统、地面硬化等详细做法。它们明确了混凝土基础的尺寸、强度等级、预埋件的位置和规格，以及电缆沟的走向、坡度与防水要求。一张清晰的“一层平面图”或“场地管线综合图”，能有效指导施工，避免后期开挖返工，是控制成本与工期的基石。

与周边环境的融合设计也至关重要。图纸会考虑充电站与停车场、绿化带、休息区甚至商业设施的衔接，提升站点的整体形象与附加值。通过效果图与平面图的结合，建设者能预先感知建成后的场景，确保充电站不仅实用，而且美观。

二、 电气系统设计的核心脉络

如果说土建是骨骼，那么电气系统就是充电站的“神经系统”与“血液循环系统”。这方面的教程图纸最为复杂，也最为关键。

核心在于供配电系统设计。图纸会明确从上级电网接入点开始，经过变压器、低压配电柜，再到每一台充电桩的完整电路路径。负荷计算图和系统单线图是重中之重，它们根据充电桩的总功率（尤其是直流快充桩的大功率特性），精确计算所需变压器容量、电缆截面、开关规格，并确保三相负荷平衡。例如，为满足未来扩容需求，设计时常需预留足够的容量裕度。

充电设备本身的安装与接线细节不容忽视。直流快充桩系统施工图会详细描绘桩体内部结构、外部接口、散热要求以及安全防护（如急停按钮、绝缘检测）。图纸会规定充电桩的接地方式（必须采用TN-S系统），以及输入输出电缆的接线端子规格和扭矩要求，确保大电流通路的可靠与安全。

安全与保护系统设计是生命的防线。图纸中包含的防雷与接地平面图、电气火灾监控系统图等，明确了接地点位置、接地电阻值、SPD（电涌保护器）的安装节点。这些细节直接关系到设备与人员的安全，是任何教程图纸大全中都必须严格遵循的部分。

三、 关键设备选型与配置逻辑

面对市场上琳琅满目的充电设备，如何选择与配置？教程图纸大全集提供了科学的决策框架。

快慢充比例的配置是一门经济学与用户行为学。图纸和配套说明会基于场地属性（如住宅、商业综合体、公交场站）给出建议配置表。例如，住宅小区私家车位以7kW交流慢充为主，满足夜间低成本充电需求；而商业写字楼则需配置一定比例的60kW乃至120kW直流快充，适配用户短时补电的需求。车桩配置图会直观展示不同功率充电桩的布局位置。

设备安装形式需因地制宜。图纸详解了落地式、壁挂式、顶棚悬挂式等多种安装方式的适用场景与安装节点大样。例如，地下车库立柱后方的空闲空间，常被用来安装壁挂式交流桩或“一桩多充”的直流桩，以节省空间。安装构造节点参考图会明确固定螺栓的规格、承重墙体的要求以及离地高度（通常壁挂式中心线距地1.5米）。

未来兼容与扩展性也需在图纸中预留。优秀的教程会强调预留充电车位比例、预埋管线通道以及配电柜回路空间。这意味着，当前图纸不仅服务于一期建设，也为二期扩容铺好了道路，保护了初始投资的长远价值。

四、 安全规范与智能监控体系

安全是充电站运营的底线，智能监控则是高效运营的眼睛。这方面的图纸构建了站点的“免疫系统”与“智慧大脑”。

安全防护设计贯穿始终。图纸严格遵循国家标准，明确设备防护等级（室内IP32，室外IP54）、安全距离（如充电设备外廓距车位边缘净距不小于0.4米）、消防设施布局（如灭火器位置、排烟风机管道走向）。特别是对于电缆沟、配电室等关键区域，会有详细的防火封堵与隔离设计详图。

智能监控与运营管理系统架构图，描绘了充电站的“神经网络”。它展示了充电桩如何通过通信模块（如有线或无线VPDN网络）将运行数据、交易信息、电能计量数据上传至云端运营平台。充电站视频监控、环境监测（温湿度、烟雾）的布线图与系统图也包含在内，实现远程无人值守与故障预警。

用户交互与引导系统设计提升体验。图纸会包含充电引导标识系统的布置图，从入口指示牌、道路引导标识到车位顶部的充电标识，其样式、尺寸、安装位置都需符合国标，确保用户能快速、准确地找到可用充电桩，完成充电流程。

五、 光储充一体化与前沿设计

随着技术发展，融合光伏、储能的“光储充”一体化电站成为前沿趋势。相关教程图纸展现了一个更低碳、更智能的能源微网。

光伏车棚一体化设计是典型代表。图纸不仅包括车棚钢结构（如Y型单立柱）的荷载计算与施工图，还包括光伏组件（如固德威北极瓦）的排布方式、倾角、串并联接线图。它将车棚从单纯的遮阳设施，转变为一座小型发电厂。

储能系统的集成是关键环节。系统图会清晰展示储能逆变器、电池簇（如Lynx F系列）、能量管理系统的连接方式与通讯协议。图纸会设计储能电池的安装基础、散热通道及消防方案，并规划其运行策略——如何在谷电时段充电、在峰电或光伏不足时放电，实现经济效益最大化。

系统联调与控制策略图是“大脑”的编程说明书。它定义了光伏、储能、充电桩及电网之间的能量流控制逻辑，确保整个系统稳定、经济、安全地运行，实现清洁能源的最大化就地消纳，缓解电网压力。
