充电站建站教程图纸 - 充电站建站教程图纸图片 ,对于想了解建站百科知识的朋友们来说，充电站建站教程图纸 - 充电站建站教程图纸图片是一个非常想了解的问题，下面小编就带领大家看看这个问题。

当你凝视一张充电站建站教程图纸，你看到的不仅是线条与符号，更是一个关于绿色交通、智慧能源与未来商业的宏大叙事起点。在新能源浪潮席卷全球的今天，一张精准、详尽的图纸，正是将理想中的充电站从概念落地的第一块基石。它不仅仅是工程师案头的技术文件，更是投资者洞悉成本与回报的罗盘，是建设者规避风险的导航图。本文将带您深入探索这份神秘蓝图的内部世界，从规划布局到设备选型，从电力接入到安全防护，层层剥开充电站建站教程图纸所蕴含的智慧与细节，为您揭示如何利用它高效、合规地构建起连接未来的能源节点。

规划布局：勾勒场站的生命线

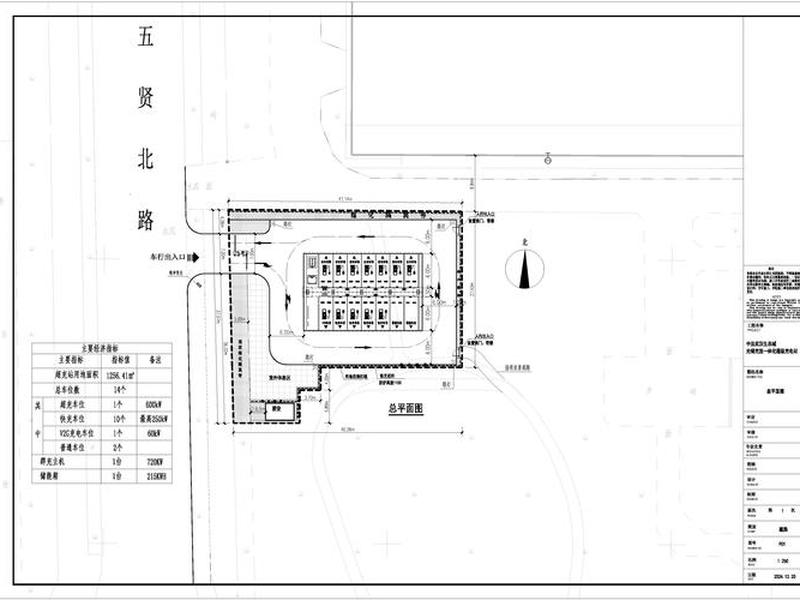

一张优秀的教程图纸，始于对空间与功能关系的精妙构思。布局规划绝非简单的设备摆放，而是对车流动线、运营效率和安全冗余的系统性设计。图纸需要清晰标示出充电桩的精准定位、车辆进出通道的宽度与转弯半径，以及消防通道、设备间、休息区等辅助功能区的合理分布。

对于重卡充电站这类大型场站，布局的考量更为严苛。重型卡车车身庞大，转弯和停靠需要更大空间。图纸必须严格测算，确保每辆长达17米以上的牵引车都能顺畅通行和充电，避免因空间局促导致的拥堵或安全隐患。合理的分区规划，如将快充区与慢充区分开，或将物流车与乘用车引导至不同区域，能极大提升场站的整体运营效率。

图纸还需前瞻性地考虑未来发展。随着电动车保有量激增，充电需求可能呈指数级增长。精明的规划会在初始设计中为二期扩容预留足够的土地和电力接口，确保场站具备强大的生长潜力，避免未来陷入“推倒重来”的窘境。

电力系统：构筑场站的动力心脏

如果说布局是骨骼，那么电力系统就是充电站跳动的心脏。教程图纸中的电气部分，是决定场站能否稳定、高效运行的核心。这部分图纸会详细描绘从外部电网接入点到每一台充电桩的完整供电路径，包括变压器、环网柜、配电柜、电缆沟槽的规格与走向。

电力容量计算是其中的关键。图纸需要基于计划安装的充电桩总功率（例如33台120kW直流桩总容量达3960kW），并结合同时使用率、功率因数等参数，精确计算出所需的变压器容量（如配置多台800kVA箱变），并确保外部电网能够承载如此大的负荷。图纸还会明确高低压系统的接线方式、保护装置的配置（如过流、接地保护），以及接地系统（如TN-C-S系统）的设计，这些都是保障人身与设备安全的技术屏障。

电缆敷设方案同样重要。图纸会标明电缆是采用穿管埋地、电缆沟还是桥架敷设，过路段如何加强保护。清晰、规范的电气图纸，是施工队按图索骥的指南，也是后期运维、故障排查的宝贵依据，能有效避免因接线错误或容量不足导致的重大损失。

设备选型与集成：精选每一块拼图

图纸是设备的“家园地图”，而设备则是构成家园的“砖瓦”。教程图纸会明确指定或建议充电桩的类型、功率等级和关键参数。对于以快充为主的重卡或公交场站，高功率直流充电桩是必然选择，图纸可能标注选用120kW或更高功率的双枪直流桩，并说明其支持功率智能分配、模块化扩展等特性。

除了充电主机，图纸还会涵盖与之配套的所有关键部件：充电模块、散热系统、控制系统、充电接口乃至支付终端。它定义了这些设备之间的物理连接与通信网络，如何通过以太网或4G网络接入运营管理平台，实现远程监控、扫码充电和无感支付。对于光储充一体化等新型场站，图纸更需整合光伏板、储能电池、逆变器与充电桩，描绘出能量自发自用、削峰填谷的智能流动图景。

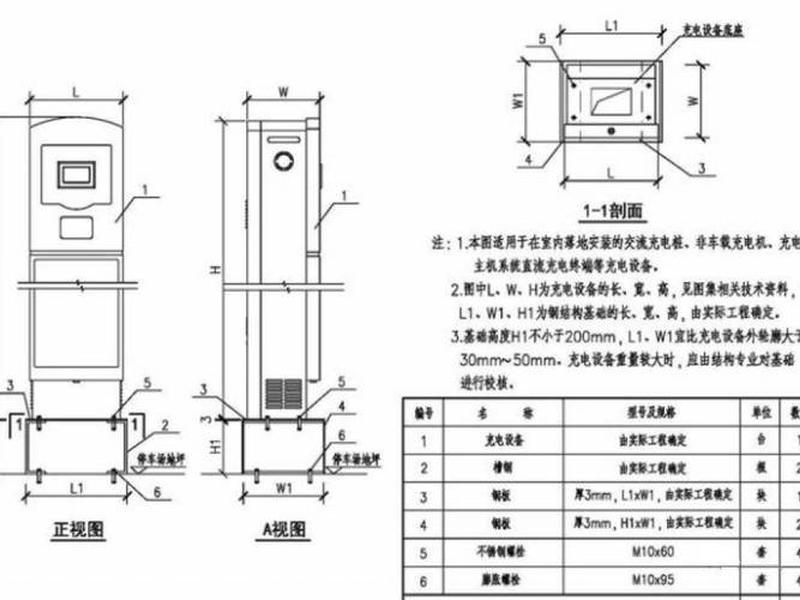

设备布置的细节亦不容忽视。图纸会规定充电桩与停车位边缘的距离（通常不小于0.4米）、设备背后的检修空间（通常不小于0.8米），以及如何避开爆炸危险区、易积水区等不利位置。这些细微之处，共同确保了设备使用的便捷性、安全性与长寿命。

安全与防护：编织无形的守护网

安全是充电站不可逾越的红线，而教程图纸则是构建全方位安全防护体系的蓝图。电气安全首当其冲，图纸中必须详细标注各级断路保护、漏电保护、防雷接地装置的安装位置和参数，确保在过载、短路等异常情况下能迅速切断电源。

消防安全设计同样关键。图纸需要依据防火分区要求布置设备，明确消防栓、灭火器等消防器材的布点，并确保充电设备与建筑物、其他车辆之间留有足够的防火间距。对于配备储能电池的场站，图纸还需考虑电池舱的专用消防方案和泄爆通道。

图纸还应包含安防监控系统的设计。摄像头、周界报警器的点位布局，旨在实现对场站24小时无死角监控，防止设备被盗或被破坏。环境安全也不可或缺，例如排水设计要防止内涝，设备选型要考虑防水防尘等级，确保在多种气候条件下都能稳定运行。

施工与验收：从纸面到地面的精确跃迁

再完美的设计，也需要通过精准的施工转化为现实。教程图纸为施工提供了无可争议的标准。土建施工图指导地基浇筑、电缆沟开挖；设备安装图明确每一个螺栓的紧固位置和力矩；电气接线图确保每根线缆都连接正确。图纸的质量直接决定了施工的效率和最终成果的可靠性。

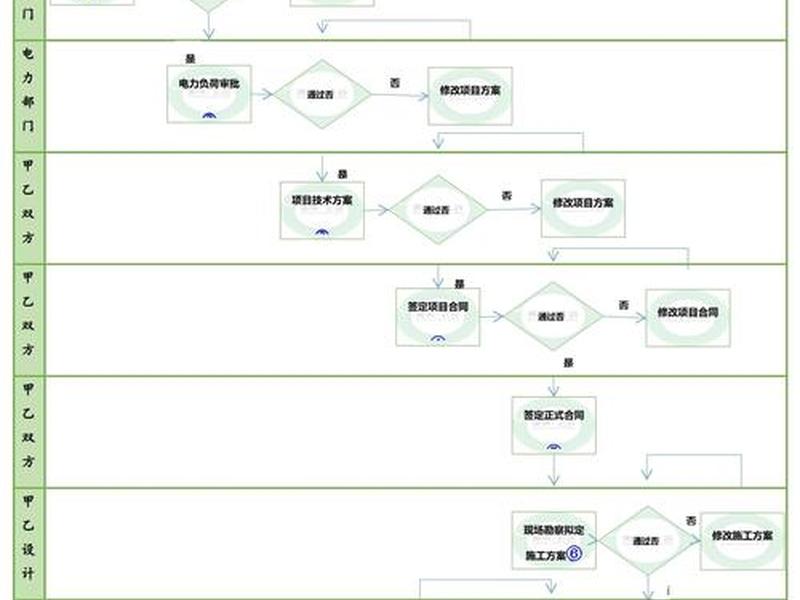

图纸也是工程验收的权威依据。竣工后，施工单位需“按图施工”，提交包括竣工图纸在内的全套文件。供电公司等验收单位将对照图纸，核查设备安装是否规范、线路连接是否无误、安全措施是否到位。一份逻辑清晰、标注准确的图纸，能大幅简化验收流程，帮助项目快速通过审核，顺利接电投运。

最终，这份凝聚了规划、电气、土木、安防等多专业智慧的充电站建站教程图纸，将成为场站整个生命周期中最核心的资产档案。无论是日常维护、故障检修，还是未来的升级改造，它都是不可或缺的“行动圣经”。

以上是关于充电站建站教程图纸 - 充电站建站教程图纸图片的介绍，希望对想了解建站百科知识的朋友们有所帮助。
