在新能源汽车浪潮席卷全球的今天，一座座充电站如同现代城市的“能量驿站”，悄然改变着我们的出行版图。从一片空地到一座功能完备的充电站，其间横亘着规划、设计、施工的复杂鸿沟。对于每一位投身于此的建设者、投资者或管理者而言，一套清晰、详尽、高清的充电站建站教程图纸，无疑是跨越这道鸿沟最关键的桥梁与导航图。它不仅是冰冷线条与符号的集合，更是将理念转化为现实、将投资转化为收益的视觉化操作手册。本文将深入剖析这些至关重要的图纸与图片，为您揭开高效、合规建设充电站的神秘面纱。

一、 图纸核心：总平面与布局的灵魂

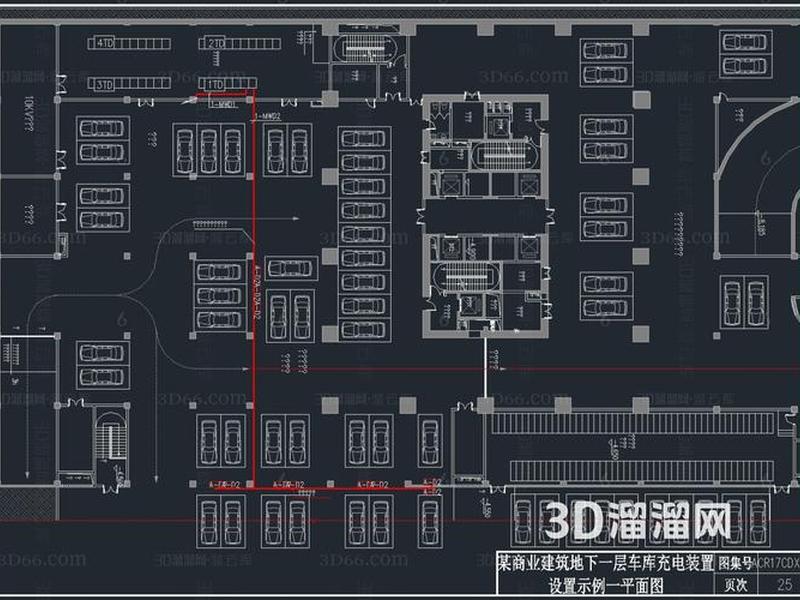

任何伟大的工程都始于一张总平面图，充电站建设也不例外。一份高清的建站教程总平面图，能像鹰眼俯瞰大地般，清晰呈现整个场地的宏观布局。它精确标注了充电桩的定位、车流与人流动线、变压器位置、电缆沟走向以及消防通道等关键要素。

深入细节，布局图纸需要严格遵循多项原则。例如，充电设施不应妨碍车辆和行人的正常通行，需结合停车位合理布局。对于户外落地式充电设备，其基础需高出地坪0.2米以上，并预留充足的检修与安全操作空间。一张优秀的布局图，会在规划初期就规避未来可能出现的拥堵、安全隐患和维护难题，是实现站点流畅运营的基石。

从搜索素材中可见，成功的案例都极度重视布局的合理性。无论是高速公路服务区侧重“快充快补、即充即走”的贯通式布局，还是普通国省道贴近物流园区、港口的“场景覆盖”式布局，其核心图纸都精准回应了差异化的功能需求。高清大图能让您仿佛亲临现场，预演每一个运营场景。

二、 电气系统：看不见的“能量脉络”

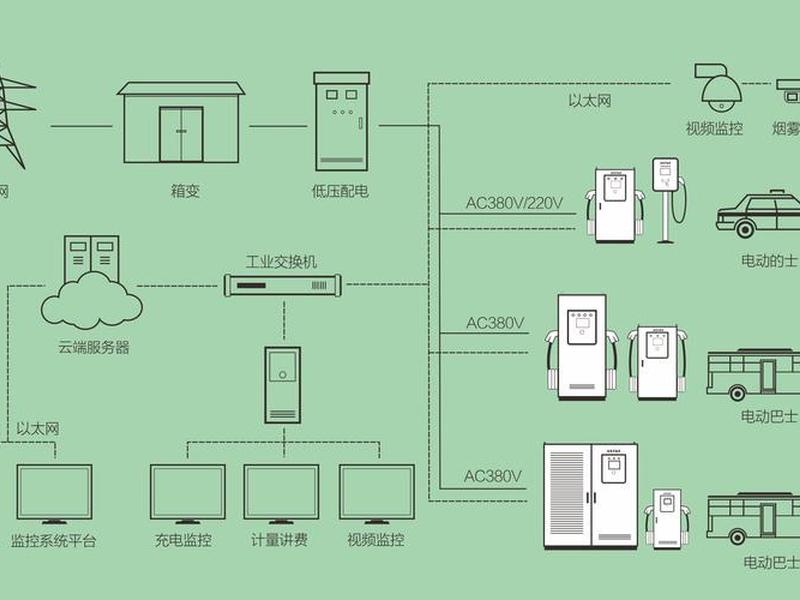

如果说布局图是充电站的“骨骼”，那么电气施工图就是其精密运行的“神经网络”与“血液循环系统”。这套图纸的高清呈现至关重要，它直接关系到充电站的安全性、稳定性与经济性。电气设计需详细描绘从上级电网接入点到每一台充电桩终端的完整路径。

图纸内容涵盖高低压配电系统接线、电缆选型与敷设、保护开关配置、防雷接地网络等。例如，低压系统常采用TN-S接地方式，为充电设备供电的回路需设置剩余电流保护，动作电流不大于30毫安，动作时间不大于0.1秒，以保障人身安全。对于功率较大的直流快充桩群，图纸还需进行细致的负荷计算与需要系数选取，以优化变压器容量，避免资源浪费。

参考相关设计规范，电气图纸还需考虑电能质量、智能监控系统的集成。高清的电气系统图和大样图，能让施工人员一目了然地理解复杂的线路关系，确保能量能够安全、高效、可控地输送到每一辆等待补能的电动汽车，是建设过程中不容有失的技术蓝本。

三、 光储充一体化：前瞻性的设计融合

随着技术发展与环保需求提升，“光储充一体化”已成为充电站建设的前沿趋势。这方面的教程图纸，展现的不仅仅是充电功能，更是一个微型智能能源生态的构建方案。高清图纸会将光伏车棚的结构、光伏板的排布、储能电池舱的位置、能量管理系统的连接关系清晰呈现。

例如，一份典型的光储充一体化图纸可能展示一个采用Y型单立柱结构的光伏车棚，高度4米，悬挑约5米，既美观又实用。图纸会标明光伏组件（如365Wp的北极瓦）的安装数量、倾角与串并联方式，储能逆变器的功率与接线，以及储能电池模块的灵活组合方案。系统控制策略图则会标明如何利用峰谷电价，实现储能系统“两充两放”的经济运行模式。

这些高清设计图，将太阳能捕获、电能存储、智能调配与车辆充电无缝衔接，不仅大幅提升充电站的能源自给率与抗电网波动能力，更使其从一个单纯的消费单元转变为潜在的微电网节点，价值与竞争力得以倍增。

四、 结构与土建：稳固可靠的物理基石

充电站要经受风吹日晒与常年使用，其结构与土建施工图是确保长期安全稳定的根本。这部分高清图纸包括充电桩设备基础详图、电缆沟或管廊剖面图、箱式变压器基础图、雨棚或建筑单体结构图等。每一个混凝土基础的尺寸、配筋、预埋件位置都需精确标注。

图纸会严格规定设备基础的尺寸宜大于设备外廓尺寸0.2米，并预留好配电管线通道。对于在复杂场地（如坡地、地下车库入口）的建设，图纸还需提供特殊的防水、排水及结构加固措施。高清的土建施工图能有效指导施工队伍进行标准化作业，避免因基础不牢、管线冲突导致的返工与隐患，保障整个充电站“底盘”的扎实稳固。

五、 审查与优化：从纸面到现场的淬炼

一套完美的建站教程图纸，绝非一蹴而就，必须经过严格的图纸审查与优化流程。这个过程需要资方、设计单位、供电公司、场地方乃至未来运营方的共同参与。高清的图纸在此阶段成为多方沟通最直观的媒介。

各方会基于自身关切提出意见：供电公司关注接入方案与负荷对电网的影响；消防部门审查防火间距与灭火设施布局；运营方则关心维修通道的便利性与用户体验的流畅性。图纸上每一个细节的修改与确认，都意味着未来建设中风险的降低和运营效率的提升。这个“磨图”的过程，是将理想化的设计，淬炼成可执行、可落地、可盈利的最终建设指南的关键一步。
