当我们在搜索引擎中输入“充电站图纸图片”或“充电站图纸图片高清”时，我们寻找的不仅仅是一张简单的图片，而是一把打开未来能源基础设施奥秘的钥匙。这些图纸，尤其是高清版本，是充电站从概念蓝图变为实体工程的灵魂所在。它们不仅描绘了充电桩的摆放位置，更蕴含了电气安全、空间布局、用户体验乃至未来拓展的深邃智慧。一张清晰、标准、详尽的设计图纸，是确保项目合规、高效推进、避免后期巨额返工成本的基石。本文将带您深入探索高清充电站图纸图片的多维价值，揭开那些线条与符号背后，关乎效率、安全与创新的精彩故事。

核心价值：从概念到实体的精准导航

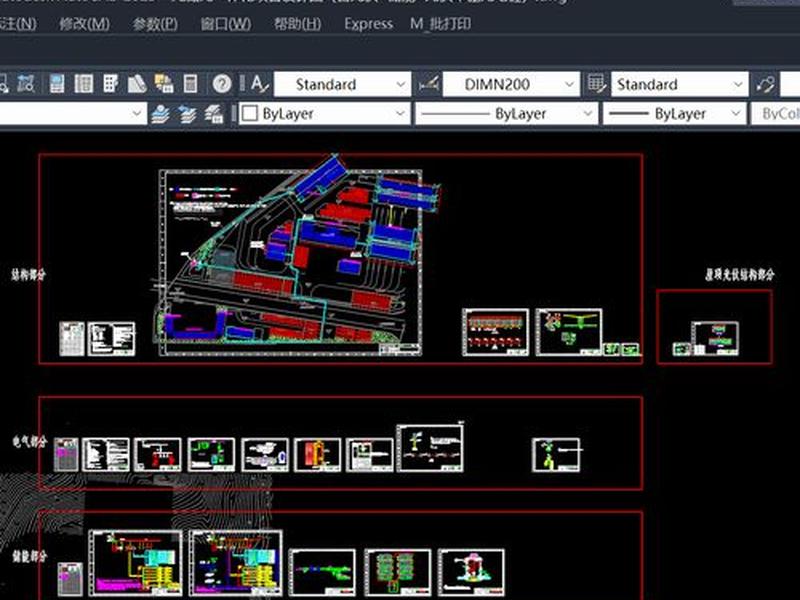

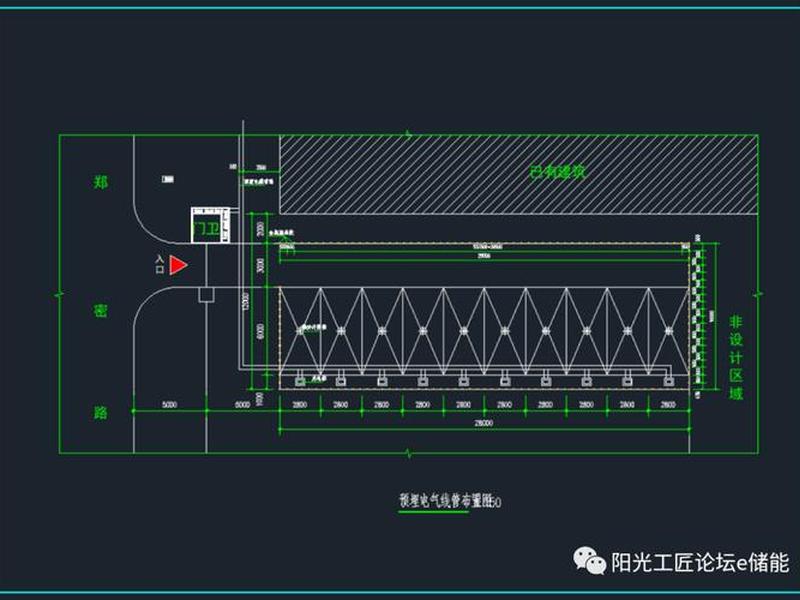

高清充电站图纸的首要价值在于其无与伦比的精准导航作用。它就像一份详尽的建筑“基因图谱”，将抽象的设计理念转化为施工人员可以精确执行的指令。一份完整的图纸集通常包括总平面布置图、电气系统图、土建基础图、管线综合图等。

通过高清图纸，设计师可以明确标注每一个充电桩的精确坐标、型号、功率参数，以及它们与车位边缘、建筑物、消防通道的安全距离。例如，图纸会严格规定落地式充电桩基础需高出地坪0.2米以上，底座尺寸大于设备外廓0.2米，这些细微但关键的尺寸都直接关系到设备的稳定性和防淹能力。没有这份高清“导航图”，施工就如同在迷雾中航行，极易出现设备安装冲突、管线打架、安全间距不足等问题，导致工期延误和成本飙升。

更重要的是，高清图纸是各方沟通的“通用语言”。业主、设计院、施工单位、监理单位乃至审批部门，都依据同一套高清图纸进行讨论、审核和验收。其清晰的图例、标准的符号和准确的尺寸，确保了信息传递的零误差，是项目顺利推进的根本保障。

安全基石：构筑电气与消防的生命防线

充电站作为电力密集场所，安全是设计的生命线。高清图纸中的电气系统图和消防设计图，正是构筑这道生命防线的核心。图纸会详细展示从上级电网引接电源的路径、箱式变压器的容量与位置、高低压柜的接线原理、电缆的规格与敷设方式。

例如，图纸会明确规定充电设施的配电系统应采用TN-S接地系统，低压进线断路器需具备短路瞬时、短延时、长延时三段保护及接地保护功能。向充电桩供电的线路，其剩余电流保护动作电流不大于30毫安，动作时间不大于0.1秒。这些关乎人身和设备安全的硬性要求，都以清晰的电路符号和文字注释呈现在高清图纸上。

在消防方面，依据新的设计标准，充电区被划为严重危险级。高清图纸会明确标注自动喷水灭火系统的覆盖范围、灭火器的配置类型与密度、消防车道及救援场地的净宽要求。对于地下车库内的充电站，图纸还会详细设计防排烟系统、防火分隔，确保满足严苛的消防条件。每一处安全细节的图示，都是对潜在风险的一次预先排除。

效率引擎：优化布局与用户体验设计

优秀的充电站图纸，不仅是技术文档，更是用户体验的蓝图。高清的总平面图通过科学布局，直接驱动运营效率。图纸会综合考虑车流动线，实现出入口分离，避免进出车辆拥堵。充电车位的分区设置（快充区、慢充区）、结合停车挡或立柱的充电桩定位原则，都旨在让车主能够便捷、轻松地完成充电操作。

图纸中关于“一桩多充”的布局设计，尤其体现了对空间和效率的极致追求。直流快充桩常被建议设置在立柱后方的空闲位置，以服务多个车位。交流慢充桩则宜设置在停车位后方的两侧交点位置。这些布局策略都经过反复推敲，并清晰标注于图纸中，旨在用最小的空间资源满足最大的服务需求。

引导标识系统的设计也集成在图纸里。从入口处的指示标识，到道路上的引导标识，再到车位地面和上方的充电标识，一套完整的视觉引导系统能极大减少车主的寻找和徘徊时间，提升站点整体运行流畅度，这些都需要在高清图纸上提前规划定位。

未来视野：预留拓展与智能融合接口

前瞻性的充电站图纸，必须具备“未来视野”。这意味着设计不仅满足当前需求，更要为技术迭代和规模扩展预留空间。高清图纸中的供配电系统设计，其主干电缆截面常按远景负荷一次选定，变压器房或箱变位置也考虑未来增容的便利性。

在智能化层面，图纸会为充电运营管理平台、车辆识别、智能计费、远程监控等系统的管线与接口预留位置。监控系统需要实时采集电压、电流、温度、充电状态等数十项参数，这些数据采集点的布设与线路敷设，都需要在电气平面图和系统图中明确体现。

更前沿的设计已开始考虑“光储充”一体化。图纸中可能会包含光伏车棚的结构与电气连接、储能电池柜的布置及并网节点。这种融合设计使得充电站从单纯的能源消耗单元转变为可参与微电网运行的灵活节点，高清图纸正是实现这种多能耦合的协调总纲。

合规通行证：满足标准与审批的刚性要求

高清、规范的图纸是项目通过行政审批和行业验收的“通行证”。从国家标准的《电动汽车充电站设计标准》（GB/T 51313），到各地的具体实施细则，都对充电站的设计提出了明确要求。图纸是证明设计符合所有这些规范的最直观证据。

审批部门会重点审查图纸中的防火分区面积、安全疏散距离、消防设施配置、电气安全间距等强制性条款。例如，充电设备外廓距充电车位边缘的净距不宜小于0.4米，这一数据必须在图纸中准确无误地标注。图纸的深度、图签的完整性、设计单位的盖章，都直接关系到规划许可证、施工许可证能否顺利获取。

一套合规的图纸，还能有效规避后续运营中的法律风险。它证明了建设方已尽到审慎设计义务，当出现争议时，图纸是最权威的溯源依据。投资于一套高标准、高清的的设计图纸，实质上是为整个项目购买了最重要的“合规保险”。

创意源泉：激发工业设计与场景美学

充电站图纸，尤其是涉及外观的机械布置图和效果图，是工业设计与场景美学的创意源泉。随着充电站从功能型基础设施向城市景观组成部分演变，其造型、色彩、人机交互界面变得愈发重要。

设计师通过图纸探索充电桩的形态语言，是将其融入停车场、商业街区或高速公路服务区等不同场景。图纸会表现充电桩的材质、色彩、照明设计，以及如何与遮雨棚、绿化、休憩设施有机结合。一些创新设计，如将充电模块隐藏于地下的升降式充电桩，或结合户外广告屏的多功能充电桩，其最初构想都诞生于设计草图和高清效果图中。

这些具有美感的图纸，不仅能提升公众对新能源设施的接受度和好感，更能成为品牌形象的载体，让充电站在提供能源服务的也成为传播科技与环保理念的窗口。
