你是否曾面对一张张布满线条和符号的钢结构图纸感到一头雾水，仿佛在解读一部没有翻译的天书？别担心，这并非你一个人的困境。对于许多初入建筑、施工或相关领域的朋友来说，钢结构厂房图纸就像一座看似坚固的堡垒，难以攻破。但今天，我们将为你打开这座堡垒的大门。这篇文章将为你提供一份零基础也能快速上手的终极指南，让你在最短时间内掌握看懂钢结构厂房图纸的核心要领，告别迷茫，建立自信。

一、破除迷雾：从认识图纸的“语言”开始

看懂图纸的第一步，是理解它的“语言体系”。钢结构图纸并非随意绘制，它遵循着一套严谨的“符号语法”。这套语法由构件代号、材料标识、连接符号和尺寸标注等元素构成。

其中，构件代号是识别不同“角色”的关键。例如，GJ通常代表钢架，是结构的骨骼；GL或GJL指钢架梁，是承受荷载的横向主梁；GZ或GJZ是钢架柱，垂直支撑着整个体系。支撑系统同样重要，SC代表水平支撑，像建筑的“韧带”增强稳定性；ZC是柱间支撑，如同斜向的“加强筋”；LT和WLT则分别是檩条和屋脊檩条，支撑着屋面和墙面围护系统。记住这些基础代号，就像掌握了建筑世界的“拼音”，是识图识物的基石。

除了字母代号，数字和线条同样承载着海量信息。尺寸标注精确到毫米，决定了构件的大小和位置。不同类型的线条（如实线、虚线、点划线）则代表了构件是可见轮廓、不可见轮廓或是轴线。理解这些基本符号，是让图纸从二维平面向三维空间转化的第一步。

二、把握全局：先看森林，再看树木

面对复杂的图纸集，切忌一头扎进细节。最高效的方法是采用“总-分”策略，先从宏观上把握整体布局。这就好比在探索一座陌生城市前，先打开它的地图概览。

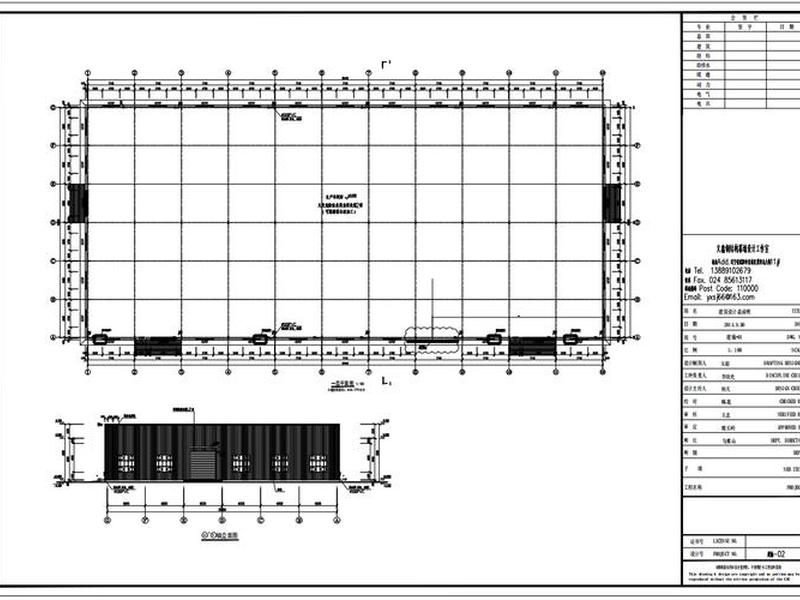

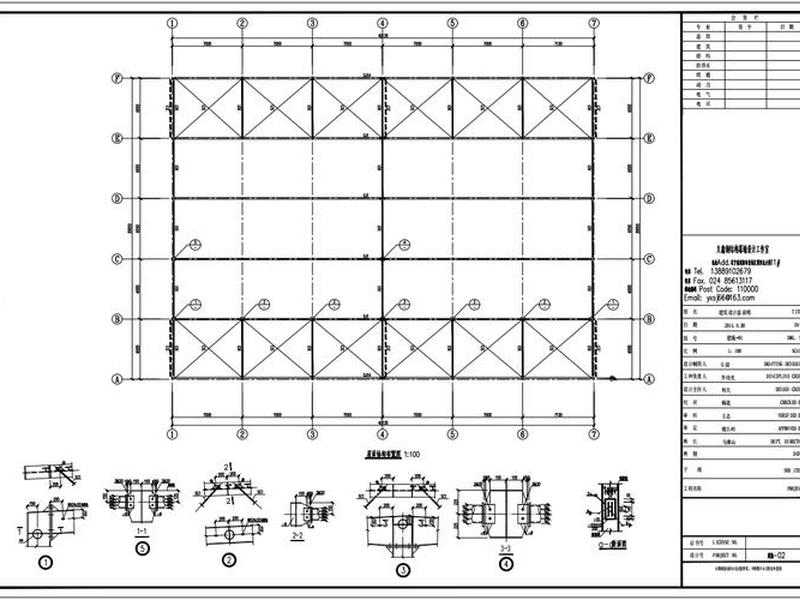

首先找到“结构布置图”，这是整个项目的“战略总图”。它清晰展示了厂房在平面和立面上的整体框架，告诉你柱子站在哪里，梁跨越何方，屋面的坡度如何。通过这张图，你能迅速建立起厂房的空间概念和主要受力体系的印象。

在整体布局图中，要特别关注轴线网。轴线是定位所有构件的坐标基准，如同地图上的经纬线。理解了轴线编号规则和间距，你就能快速定位任何一个构件在图上的大致位置。留意图纸中的“设计说明”或“总说明”，这里往往包含了材料等级（如Q235B、Q345B钢材）、焊接要求、防腐防火措施等至关重要的通用信息，是理解后续所有详图的“总章程”。

三、洞察核心：聚焦连接节点与详图

如果说结构布置图描绘了骨架，那么连接节点详图则揭示了骨骼是如何紧密咬合在一起的。节点是力量的传递枢纽，也是图纸中最需要精读的部分。这里的任何误解，都可能导致实际施工中的重大失误。

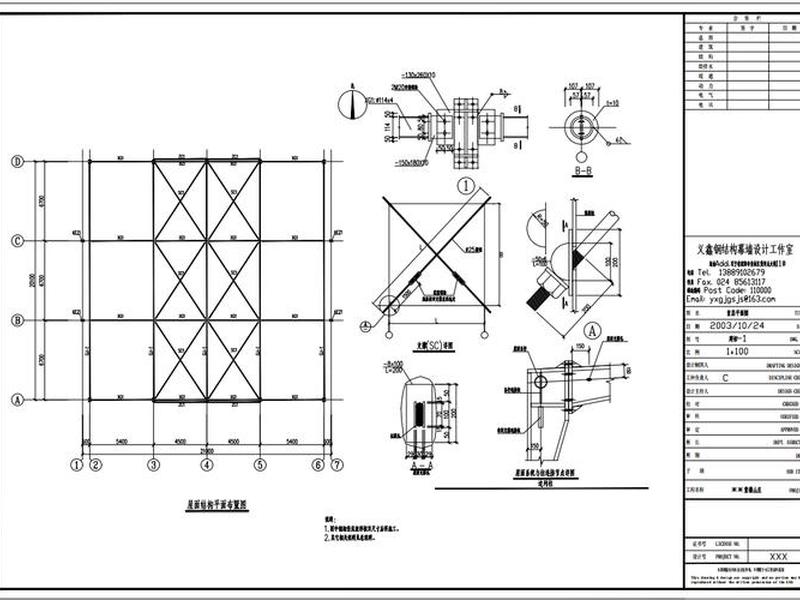

节点详图会详细展示构件之间的连接方式：是焊接、高强度螺栓连接还是铆接？焊缝要求是什么形状（角焊缝、坡口焊缝）和尺寸？螺栓是什么规格、如何排列？连接板的尺寸和厚度是多少？例如，梁柱连接节点会详细画出连接板、加劲肋的布置，以及螺栓孔的位置。这些细节直接关系到结构的安全与稳定。

读懂节点图，需要将平面符号与立体构造联系起来。想象两块钢板如何通过焊缝熔合，或一排螺栓如何穿过连接板将构件紧固。多观察节点处的剖面图和放大图，它们能帮你理解在平面图中无法表达的纵深关系。掌握节点，就掌握了钢结构“稳如泰山”的秘密。

四、化繁为简：利用三维想象与辅助工具

对于零基础者，将二维线条脑补成三维物体是一大挑战。主动构建空间想象力是关键。你可以尝试将图纸想象成乐高说明书，每一个构件代号对应一种特定形状的积木，节点详图则是拼装步骤。

一个极为有效的方法是寻找或利用“三维模型”进行对照。现代钢结构设计常伴随BIM（建筑信息模型），如果能获得简单的三维轴测图或模型截图，将其与二维图纸对照观察，理解速度将大幅提升。即使没有现成模型，也可以在读懂平面、立面图后，尝试在纸上或脑海中简单勾勒该构件的立体形态。

善用颜色区分和图例对照。可以用不同颜色的笔在图纸复印件上标记主要构件（如柱涂红色、梁涂蓝色），使图纸层次更分明。随时查阅图纸角落的“图例”或“符号说明”，这是破解陌生符号的密码本。

五、实战演练：从单一构件到系统整合

理论需结合实践才能固化。建议从最简单的单一构件详图开始练习，比如一根钢柱或一根钢梁的详图。仔细阅读它的每一行标注：截面尺寸（如H400x200x8x12）、长度、材质、开孔位置、加劲肋设置等。在脑海中完整复原这个构件的模样。

然后，将这个构件“放回”结构布置图中，找到它的位置，并观察它与周围构件（如基础、梁、支撑）的连接关系。接着，去找到对应的节点详图，研究它们是如何连接的。完成从“零件图”到“组装图”的思维闭环。

进行系统追踪。例如，想象一片屋面板传来的力，如何通过檩条（LT）传给钢梁（GL），再通过梁柱节点传给钢柱（GZ），最终传递到基础。追踪力的传递路径，能让你真正理解图纸上每一根线条、每一个符号存在的意义，将分散的知识点串联成完整的知识网络。
