在机械传动的宏伟交响乐中，每一个零件的精准啮合都是力量与智慧的低语。而SAE渐开线花键标准手册，正是这部交响乐中，关于连接与传动的权威乐谱与指挥指南。它不仅仅是一套冰冷的技术参数集合，更是打开高效、可靠动力传输大门的精密钥匙。这本《渐开线花键标准应用手册》凝聚了工程实践的结晶，是设计师、工艺师和检验人员案头不可或缺的“传动圣经”。它系统诠释了源自美国汽车工程师学会（SAE）的经典规范，为全球，尤其是汽车、航空及重型机械领域的花键设计、制造与检验提供了清晰、统一的行动纲领。本文将带您深入探索这本手册的奥秘，揭开其在现代工业中不可替代的核心价值。

标准之源：SAE规范的权威性与历史脉络

SAE渐开线花键标准，其核心通常指向ANSI B92.1等系列规范，是经过数十年工程实践淬炼的产物。它并非凭空诞生，而是为了解决传统矩形花键在重载、高速工况下易产生应力集中、定心精度不足等痛点而演进的技术方案。手册开篇便会引领读者回溯这段历史，理解标准制定的初衷——为了在复杂的扭矩传递场景中，实现更平滑的力流传递、更高的疲劳强度以及更优越的对中性。

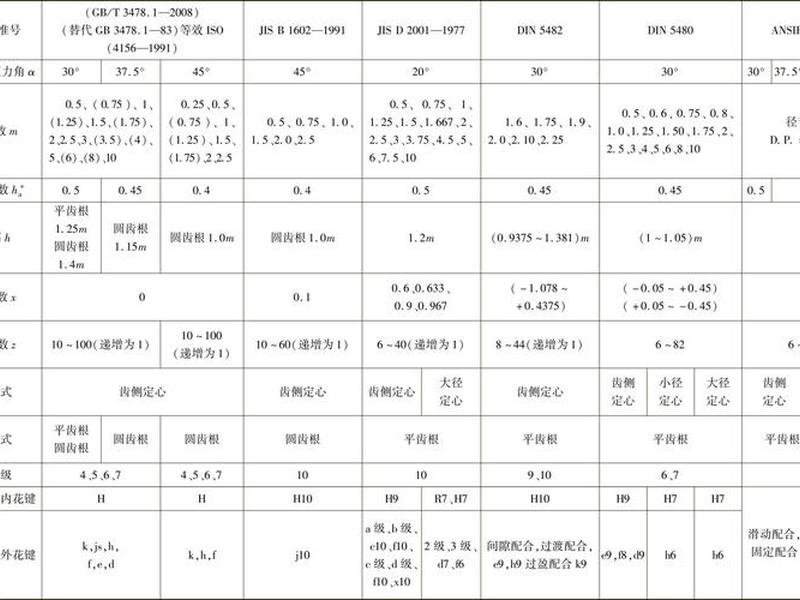

手册详细阐述了SAE标准所定义的独特体系。与常见的国标（GB/T）或德标（DIN）相比，SAE标准在压力角、齿形定义、公差体系等方面有其鲜明特点。例如，它明确了“渐开线终止圆”（Form Circle）这一关键概念，该圆与齿顶圆共同界定了需要严格控制的渐开线齿廓范围，是保证花键副正确啮合与强度的几何基础。理解这些根本性的定义，是正确应用标准的第一步。

更深层次地，手册会剖析标准如何通过严谨的术语和几何定义，确保了全球供应链中零件的互换性。它像一种精密的工程语言，让来自不同制造商的花键轴与轮毂能够实现“无缝对话”。这种基于标准的互操作性，极大地降低了设计成本与供应链风险，是现代化大规模制造业的基石。

设计核心：几何参数的精密舞蹈

打开手册的核心章节，一场关于模数、压力角、齿数与变位系数的精密舞蹈便跃然纸上。SAE标准为设计师提供了一套完整的参数化设计工具。手册会详尽指导如何根据传递的扭矩、安装空间及轴毂材料，科学地选择这些基本参数。例如，较大的压力角（如SAE常用的30°压力角系列）能提供更高的齿根弯曲强度，但也会导致径向力增大，手册会指导工程师如何在强度与轴承负载间取得最佳平衡。

齿形裕度（Form Clearance）是一个充满智慧的设计细节。手册会解释，这个径向间隙并非简单的“松动”，而是为配合花键的偏心误差、热膨胀以及必要的润滑空间预留的宝贵余量。它确保了花键即使在微小的对中误差或工况变化下，也能保持平稳啮合，避免边缘接触和异常磨损，是保证长期可靠运行的“安全气囊”。

手册会深入探讨齿顶修形、齿根圆弧优化等高级设计主题。这些细节处理直接影响着花键的应力分布、噪声水平和使用寿命。通过手册的指导，设计师能够将花键从“能用”提升到“卓越”的境界，使其在极端工况下依然游刃有余，如同为传动系统赋予了坚韧而灵活的“机械关节”。

制造工艺：从蓝图到实体的蜕变之路

标准的价值，最终需要通过制造来实现。手册的另一大重心，便是架起设计与制造之间的桥梁。它详细解读了不同精度等级（如Class 5, Class 7等）所对应的加工工艺路线。对于高精度的SAE花键，传统的滚齿、插齿工艺只是起点，手册会引导读者关注更高效的冷挤压、冷轧（冷打）等无屑加工技术。这些工艺不仅能大幅提升材料利用率，更能通过冷作硬化效应提高齿面强度和疲劳寿命。

在关键工序的控制上，手册提供了明确的指引。例如，对于齿面粗糙度的控制要求，通常建议达到Ra 2.5μm的水平（磨削除外），以确保良好的润滑状态和承载能力。手册还会警示加工中容易产生的“陷阱”，如退刀槽部位的毛刺与飞边，这些看似微小的缺陷都可能成为应力集中源和磨损起点，必须通过工艺设计予以消除。

面对热处理后可能产生的变形这一行业难题，手册也会提供前瞻性的思路。它强调通过优化热处理工艺、采用预校正设计或在热处理后增加精加工工序（如折磨）来保证最终精度。这部分内容将制造从一个“黑箱”过程，转变为可预测、可控制的科学，确保每一件出品的SAE花键都是标准蓝图的完美复刻。

检测艺术：质量堡垒的守门人

再完美的设计与工艺，也需要严苛的检测来捍卫其价值。SAE渐开线花键标准手册同样是一部详尽的“检测法典”。它系统介绍了从单项检测到综合检测的完整体系。单项检测如同对士兵的逐一检阅，包括使用精密量棒测量跨棒距（M值）、使用公法线千分尺测量公法线长度等，用于严格控制齿厚、齿槽宽等单项尺寸极限。

而综合检测则是实战演习。通止规（Go/No-Go Gauge）是生产现场最常用的“守门人”。通端花键量规模拟了最严苛的配合状态（最大实体边界），用于控制作用侧隙的最小值；止规则用于防止零件尺寸超出最小实体尺寸。手册会明确这些量规的设计、使用和周期校准要求，它们是保证批量产品互换性的最终防线。

随着技术进步，手册的应用范畴也延伸到三坐标测量、齿轮测量中心等现代检测手段。这些设备能精确测绘出齿形误差、齿向误差和齿距累积误差，宛如给花键做一次全身“CT扫描”，从微观层面揭示其品质。手册指导用户如何将标准中的公差要求，转化为这些高精设备的检测程序与评判准则，让质量控制真正做到数据化、可视化。

应用宝典：跨越行业的传动解决方案

SAE渐开线花键标准手册的生命力，最终体现在其广阔的应用场景中。手册会结合案例，展示其在汽车传动系统（如变速箱输出轴、差速器）、航空发动机附件传动、重型工程机械的行走与回转机构等关键部位的神奇力量。在这些领域，花键不仅要传递巨大的扭矩，还要承受复杂的交变载荷与冲击，SAE标准因其高可靠性和成熟度而备受青睐。

手册还指导工程师如何根据不同的应用场景进行选型与优化。例如，对于需要频繁滑移连接（如同步器齿套）的应用，手册会侧重讲解如何控制侧隙与齿形，以保证换挡平顺性；对于永久性固定连接，则更关注如何通过过盈配合设计实现更高的扭矩传递能力。它教会工程师如何让标准“活”起来，为具体的工程问题定制最优雅的解决方案。

更重要的是，手册强调了花键连接的系统性思维。它提醒设计者，花键的性能不仅取决于自身，还与相配的轴、毂的刚度、轴承支撑方式乃至整个箱体的结构息息相关。通过手册的全局视角，工程师能够构建出更加稳健、高效的传动链，让SAE花键成为其中一颗璀璨而坚固的“传动之星”。
