在精密机械传动的王国里，有一种连接方式以其卓越的定心精度和强大的扭矩承载能力，成为了汽车、航空乃至高端装备制造业的“隐形脊柱”——它就是渐开线花键。而在众多技术规范中，SAE渐开线花键标准及其配套的SAE渐开线花键标准手册，无疑是全球工程师公认的设计圣经与权威指南。它们不仅定义了一套严谨的几何参数体系，更蕴含了确保传动系统高效、可靠、静默运行的深层智慧。本文将带您深入这座精密工程的殿堂，揭开SAE标准背后的核心奥秘。

一、 标准溯源与核心地位

SAE渐开线花键标准，其核心通常指向ANSI B92.1等由美国汽车工程师协会（SAE）主导或采纳的技术规范。这套标准并非凭空诞生，而是伴随着汽车工业对传动系统高效率、高可靠性、低噪音的极致追求而不断演进。它系统地规定了渐开线花键的齿形、尺寸、公差与配合，成为北美乃至全球汽车动力总成、变速箱、驱动桥等关键部件设计的基石。

相较于传统的矩形花键，SAE所推崇的渐开线齿形拥有天然的优势。其齿根更厚，承载能力显著提升；能够实现自动定心，大大降低了装配难度和对中误差；在相同外形尺寸下，轴的小径更大，从而增强了整体刚度。这些特性使得采用SAE标准的花键连接，能够从容应对现代机械日益严苛的工况挑战。

标准手册则是对这些干巴巴的技术条款的生动诠释与扩展。它不仅提供了详细的数据表格、计算公式和检测方法，还包含了大量的应用实例、设计考量与工艺建议。对于工程师而言，手册是连接理论标准与工程实践的桥梁，是规避设计陷阱、优化产品性能的必备工具。

二、 核心参数体系的精妙设计

SAE标准构建了一套精密的参数语言。首要的是压力角，常见为30°。压力角的选择是一场力学与工艺的平衡艺术：较大的压力角能提高齿根强度，传递相同圆周力时产生的径向分力更大，有利于提高联接的紧密性和自定心能力，但也会增加轴承的负荷。SAE标准根据不同的模数范围和应用场景，对压力角进行了标准化，为设计师提供了明确的选择依据。

模数与齿数则是决定花键尺寸与承载能力的另一对关键参数。模数直接关联齿的大小，模数越大，单个齿的承载能力越强。齿数的选择则需要在传动平稳性、加工可行性及轴的强度间取得平衡。SAE标准手册中通常会提供详细的系列化推荐值，指导设计师在满足强度要求的前提下，实现结构的最优化。

变位系数、齿顶高系数、齿根圆角等参数同样被精细定义。例如，标准中对齿顶倒角和齿根圆角的规定，不仅是为了便于装配和防止应力集中，也考虑了刀具的寿命和加工工艺性。这套完整的参数体系，确保了不同厂家生产的零件具备高度的互换性，这是大规模工业化生产的基础。

三、 定心方式与配合选择的哲学

定心方式是花键联接的灵魂，决定了传递扭矩时谁“说了算”。SAE标准主要涵盖齿侧定心、大径定心和小径定心。齿侧定心是渐开线花键最经典也是最体现其优势的方式，依靠齿形本身的渐开线特性实现自动对中，定心精度最高，是大多数动联接的首选。

大径或小径定心则通常用于有特殊要求的场合，例如需要经常拆卸或存在较大热变形的部件。标准手册会详细阐述不同定心方式的选择原则：当花键孔需要热处理时，变形往往难以控制，采用大径或小径定心并为定心直径预留磨削加工余量，是保证最终配合精度的有效策略。这种设计上的灵活性，体现了标准对复杂工程现实的深刻理解。

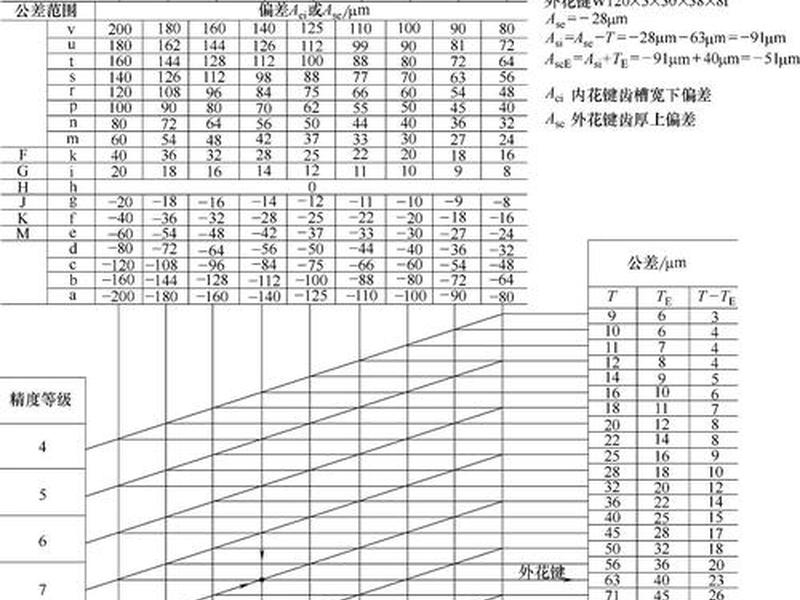

配合等级的选择则直接关系到联接的“性格”——是紧密无间的过盈配合，是留有活动余隙的间隙配合，还是折中的过渡配合？SAE标准通过规定不同的公差带组合来实现。手册会指导工程师根据传递扭矩的性质（静载或动载）、是否需要滑动、以及对同轴度的要求来精准选择，确保每个联接都“恰到好处”。

四、 制造工艺与检测认证

再完美的设计，也需要精湛的工艺来实现。SAE标准手册对制造工艺有着深刻的考量。对于轴类零件，滚齿、铣削是常见工艺；对于孔类零件，拉削（尤其是近年来兴起的硬拉削技术）因其高效率和高精度被广泛应用。手册会关联工艺能力，给出相应的公差建议。

检测是质量的守门员。除了传统的综合量规，跨棒距（M值）测量是检验外花键齿厚的经典而精确的方法。通过使用标准规定的量棒，测量其跨越花键两对侧齿廓的距离，可以间接且准确地计算出实际齿厚，判断其是否在公差带内。SAE标准手册中通常包含详细的计算公式和测量步骤，甚至提供利用电子表格快速计算的思路，将复杂的检测变得高效经济。

从毛坯到成品，从刀具设计到最终检测，SAE标准体系为花键的全生命周期质量管控提供了一条清晰的路径。遵循这套体系，意味着产品从诞生之初就具备了融入全球高端供应链的“通行证”。

五、 全球协同与未来演进

SAE渐开线花键标准并非孤岛。它与ISO（国际标准化组织）、DIN（德国标准）、JIS（日本标准）等国际主流标准之间，既存在技术渊源上的联系，又在具体参数上各有侧重。例如，ISO标准中压力角系列更为丰富，而SAE标准在汽车领域应用更深。优秀的标准手册会帮助工程师理解这些差异，便于在全球化的项目中实现技术对接和零件选型。

展望未来，随着电动汽车、航空航天等高精度领域的发展，对花键联接的传递效率、轻量化、NVH（噪声、振动与声振粗糙度）性能提出了更高要求。SAE标准也在持续演进，新材料应用、表面处理技术、更精细的微观几何形状控制（如修形）等新课题，正不断被纳入标准与手册的考量范畴。掌握SAE标准，不仅是掌握当下的技术规则，更是握住了通向未来精密制造的一把钥匙。
