想象一下,在广袤的田野、繁忙的工地或复杂的城市峡谷中,有一种技术能让定位精度从“米级”跃升至“厘米级”,仿佛为世界装上了一把无比精细的尺子。这就是实时动态载波相位差分技术(RTK)的魅力所在。它不仅是测绘工程师手中的利器,更是自动驾驶、无人机巡检、精准农业乃至未来智能世界的基石。其核心,在于移动站基站之间一场精妙绝伦的“时空对话”。本文将深入剖析这对黄金搭档的工作原理,揭开厘米级定位背后的神秘面纱。

基石:误差的共性与差分消弭

RTK技术实现高精度的核心思想,源于一个巧妙的洞察:在一定区域内,卫星信号传播到地面不同接收机时,所产生的大部分误差是相同或高度相关的。这些误差包括卫星钟差、轨道误差,以及信号穿过电离层、对流层时产生的延迟。

基准站,作为这场精密测量的“定盘星”,其自身坐标是精确已知的。它如同一位忠诚的守望者,持续接收来自多颗导航卫星的信号。通过计算其已知坐标与卫星信号反算出的坐标之间的差值,基准站能够实时解算出当前时刻的综合误差改正数。这个改正数,本质上是一把校准当前区域卫星信号的“钥匙”。

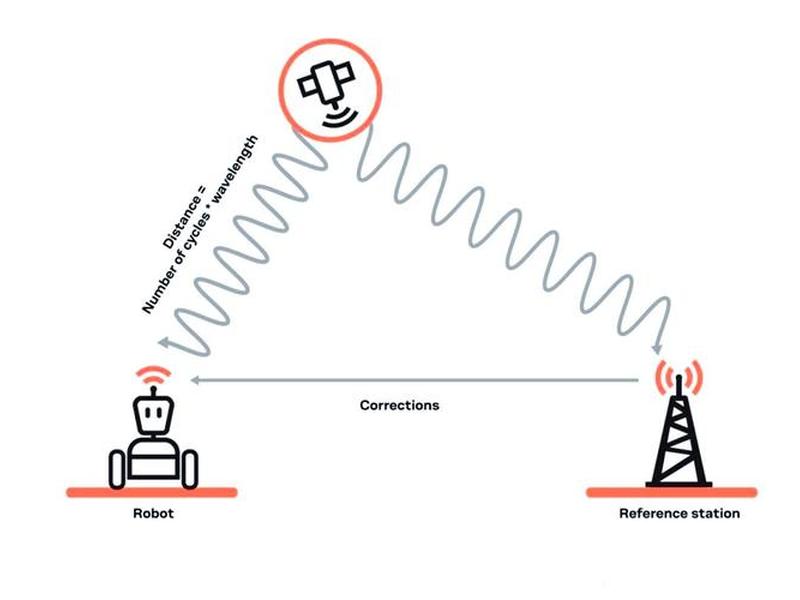

流动站(即移动站)则在待测点同步接收卫星信号。它接收到的原始观测值同样包含各种误差。关键在于,流动站通过数据链路(如电台或网络)实时接收来自基准站的误差改正数。随后,流动站将自身的观测值与基准站的改正数进行联合处理,通过载波相位差分这一数学魔术,将双方共有的误差大幅消除。这就像两个人同时在雨中奔跑,一个站在已知的雨量计旁测量雨滴误差,并实时告诉另一个奔跑者如何修正他的感知,从而让奔跑者能精确计算出自己每一步的真实位置。

rtk移动站与基站的工作原理,rtk基站和移动站工作原理

灵魂:载波相位的精密测量

GNSS定位的精度飞跃,离不开从“码相位”到“载波相位”的跨越。普通卫星导航使用测距码进行测量,精度通常在米级。而RTK技术的灵魂,在于利用卫星发射的载波信号本身的相位进行测量。载波的波长比测距码短得多(例如GPS L1载波波长约19厘米),这为厘米级甚至毫米级的测量提供了物理基础。

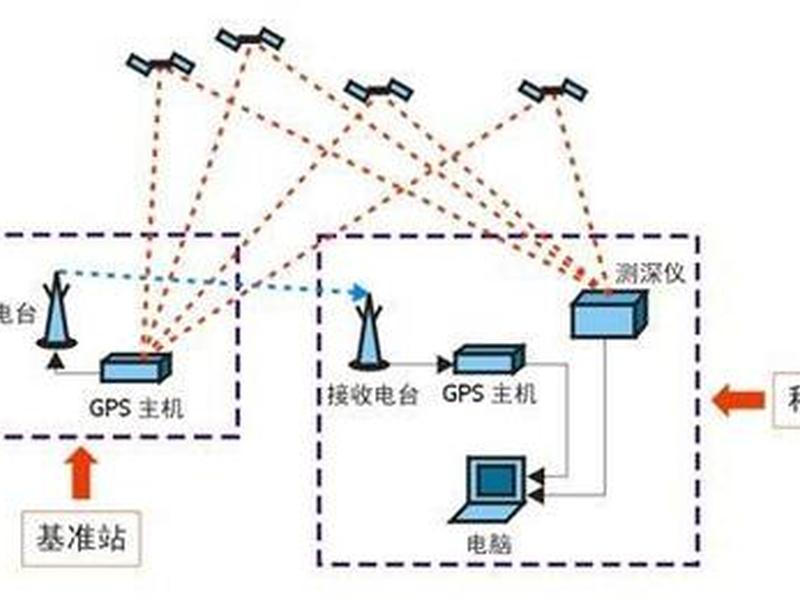

基准站和流动站都会精确测量卫星载波信号的相位值。直接测量的相位值包含整周模糊度(即无法直接确定是第几个完整的波长)和各种误差。RTK算法的精髓,正是在于实时解算这个“整周模糊度”。当模糊度被准确固定为整数后,流动站与基准站之间相对位置的精度便达到了载波波长量级。

rtk移动站与基站的工作原理,rtk基站和移动站工作原理

这个过程被称为“初始化”或“固定解”。一旦固定成功,流动站便能以极高的频率(通常每秒1-10次)输出厘米级的精确坐标。这种基于载波相位的动态实时差分,使得RTK不仅能用于静态测量,更能支持车辆、无人机、人员等在运动中的连续高精度定位,实现了从“点”到“轨迹”的质变。

纽带:数据链的实时桥梁

无论基准站的改正数多么精确,载波相位模型多么完美,若无法及时送达流动站,一切皆是空谈。稳定、可靠、低延迟的数据通信链路是RTK系统的生命线。传统RTK通常采用无线电台(UHF/VHF)作为数据传输媒介,其作用距离通常在10-20公里以内,适合小范围作业。

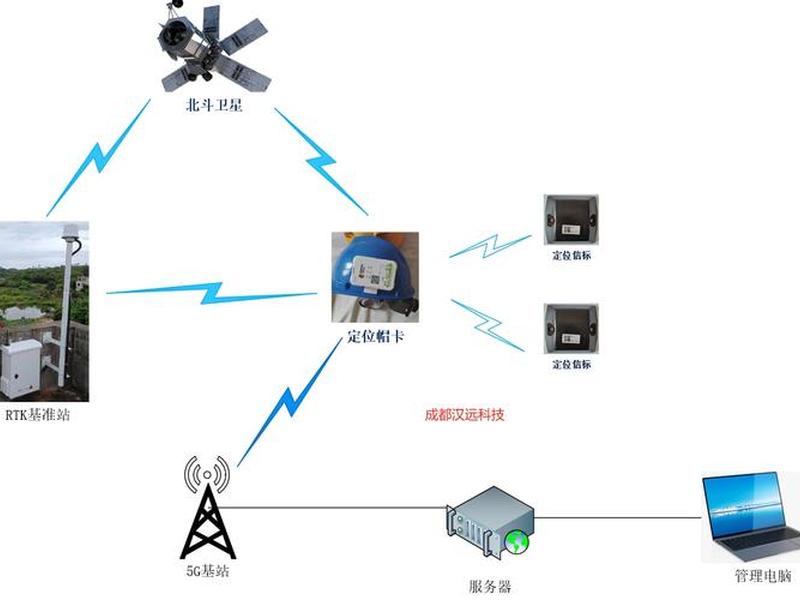

随着通信技术的发展,网络RTK(NRTK)已成为主流。它通过移动网络(如4G/5G)或互联网,将多个基准站组成的网络数据传送到云端处理中心。处理中心综合各站数据,生成一个更精确、更稳健的区域性误差模型,甚至能为流动站虚拟出一个“近在咫尺”的虚拟基准站(VRS)数据。网络RTK突破了距离限制,实现了大范围、无缝的高精度定位覆盖,并大大降低了单基准站故障带来的风险。

这条无形的数据纽带,确保了误差改正信息的实时性。“实时”是RTK的关键,任何显著的延迟都会导致改正数失效,因为卫星、大气状态以及流动站自身都在快速变化。正是这毫秒级的传输,将基准站的“已知”与流动站的“未知”紧紧相连,铸就了动态中的绝对精准。

rtk移动站与基站的工作原理,rtk基站和移动站工作原理

进化:从单站到网络的跨越

早期的RTK采用“1+1”模式(一个基准站服务一个流动站),结构简单但受制于作用距离。随着需求增长,连续运行参考站系统(CORS) 应运而生。CORS由一个地区内均匀布设的多个永久性基准站构成网络,这些基准站7x24小时不间断地向控制中心传输数据。

控制中心相当于一个超级大脑,它融合所有基准站的数据,建立覆盖整个区域的精细化大气误差模型。当用户(流动站)请求服务时,系统会根据用户近似位置,利用区域内所有相关信息,为用户生成一个最优的、定制化的改正数据流。这相当于在每个用户身边,动态生成了一个“虚拟的”最优基准站。

这种网络化进化,不仅将有效服务范围从几十公里扩展到数百公里,更极大地提升了系统的可靠性、精度和可用性。它使得高精度定位服务像水、电一样,成为一种可广泛获取的基础设施,为智慧城市、地质灾害监测、自动驾驶等需要大范围无缝高精度定位的应用铺平了道路。

核心:模糊度求解的瞬间艺术

RTK技术中最具挑战性也是最核心的一环,便是整周模糊度的在航快速解算(OTF)。我们可以将载波相位测量想象成用一把刻度极细但无数值标记的尺子去测量距离。我们知道移动了多少个“细刻度”,但不知道起始点对应尺子的哪个整数刻度。这个“整数刻度”就是整周模糊度。

基准站与流动站同时观测相同的卫星,它们之间的相对位置(基线向量)是固定的。通过复杂的双差或三差算法,可以极大消除卫星钟差、接收机钟差等误差,将模糊度的搜索范围大幅缩小。先进的算法(如LAMBDA算法)能在数秒甚至一秒内,从无数种可能的整数组合中,找到唯一正确的那一组。

一旦模糊度被成功固定,后续的定位解算便只剩下简单的几何计算,从而实现了持续的厘米级输出。这个过程犹如在汹涌的误差海洋中,瞬间锁定那根决定性的“定海神针”。现代RTK系统支持多频多系统(GPS、北斗、GLONASS、Galileo),更多卫星提供了更强大的几何图形,进一步保障了在各种复杂环境下模糊度求解的速度和成功率。

融合:多传感器与智能化的未来

纯GNSS RTK在开阔天空下表现卓越,但在城市峡谷、林下、桥隧等信号遮挡严重或多径效应显著的环境中,其可用性和可靠性面临挑战。于是,多传感器深耦合成为技术发展的必然趋势。将RTK与惯性测量单元(IMU)、视觉传感器、激光雷达(LiDAR)甚至轮速计等信息融合,正创造出新一代的“超级定位引擎”。

例如,集成激光扫描与视觉传感器的RTK设备,可以在GNSS信号短暂中断时,利用惯性导航和特征匹配进行高精度航位推算,待信号恢复后迅速重新固定。机器学习算法被引入,用于识别和抑制多路径干扰,智能判断信号质量与固定解的可靠性。2025年已有厂商发布整合三维激光扫描仪与GNSS的RTK设备,实现了在完全遮挡环境下仍能保持定位精度的突破。

这种融合,让高精度定位从“良好环境下的奢侈品”转变为“全场景可用的必需品”。它为自动驾驶汽车在立交桥下的稳定定位、无人机在复杂楼宇间的自主巡检、机器人在茂密果园中的精准作业,提供了坚实的技术底座,开启了泛在精准时空感知的新纪元。
