在测绘工程与地理信息获取的领域中，高精度的高程数据如同工程的“海拔尺”，其准确性直接关系到施工质量、设计安全和成本控制。当面对一片未知区域，需要快速获取其高程信息时，RTK（实时动态差分）技术已成为现代测量师的得力武器。这把“尺子”的刻度究竟有多精确？RTK测量未知高程时，其误差范围是多少？又是什么在幕后悄然影响着这个范围？本文将深入剖析RTK高程测量的误差奥秘，为您揭开从厘米级波动到潜在分米级偏差背后的层层迷雾。

一、误差之源：卫星信号的干扰与畸变

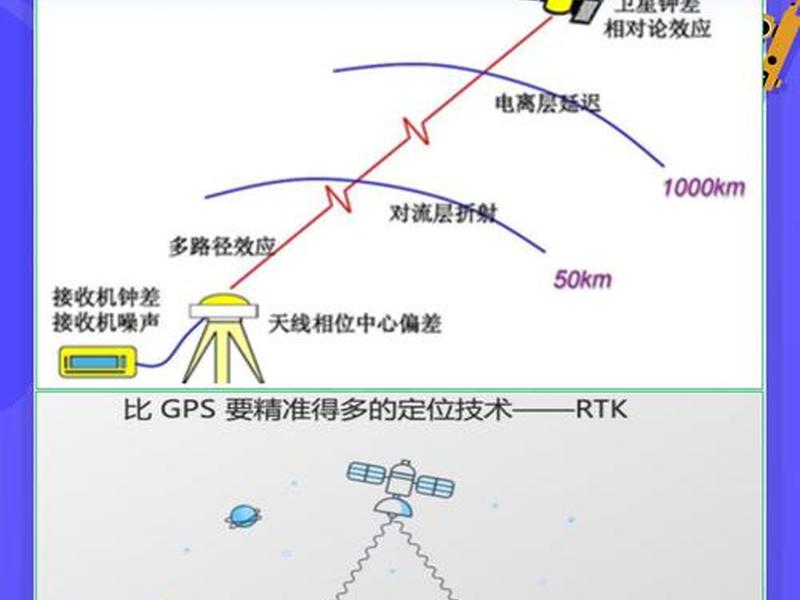

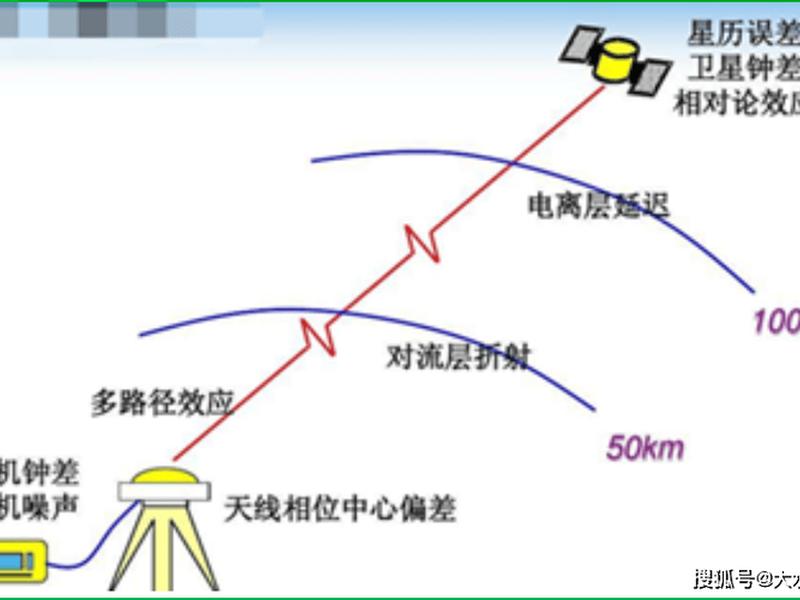

RTK测量的核心依赖于从数万公里高空传来的卫星信号。这些穿越浩瀚宇宙的电磁波，在抵达地球表面的过程中，并非一帆风顺。大气层，特别是电离层和对流层，如同一个不断变化的“透镜”，会使信号传播路径发生弯曲和延迟，这种延迟是RTK高程误差的主要来源之一。电离层中充满带电粒子，其密度随太阳活动、昼夜和季节剧烈变化，导致信号传播速度改变，尤其在太阳活动剧烈时，误差可能显著增大。

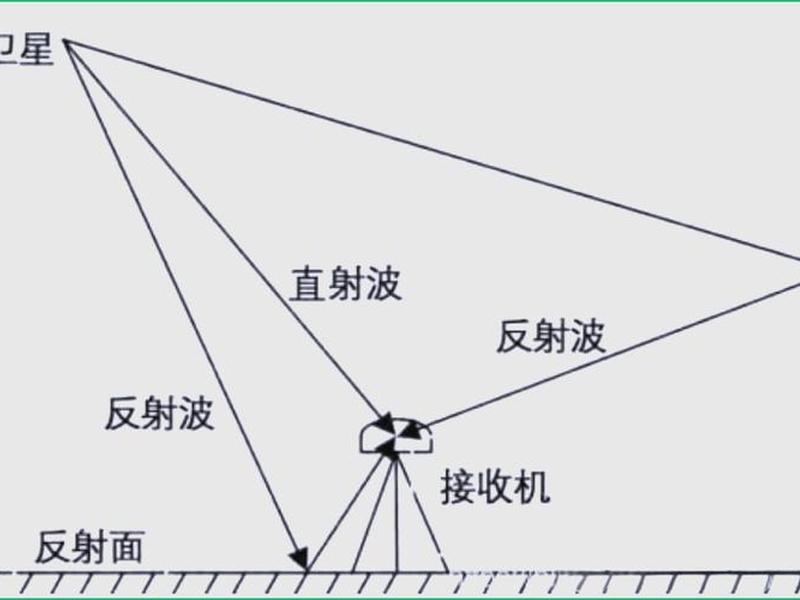

另一个隐蔽的“信号杀手”是多路径效应。当卫星信号并非直接到达接收机天线，而是经过地面、建筑物、水面等物体反射后再被接收时，就会产生多路径误差。反射信号与直射信号相互叠加干扰，导致接收机计算的相位中心发生偏移。这种误差在建筑物密集的城区、水面附近或植被茂密地区尤为突出，对高程测量结果的影响可能达到分米级别，是RTK在复杂环境下精度下降的罪魁祸首。

卫星本身的轨道误差和星钟误差虽然随着技术发展已大幅减小，但仍构成系统性的误差背景。尽管这些误差通过差分技术能在基准站和移动站之间得到大部分消除，但残余部分，特别是在长基线或观测卫星几何构型不佳时，仍会悄然渗入最终的高程解算结果中。

二、设备与操作：精度的双刃剑

工欲善其事，必先利其器。RTK系统的硬件性能是决定其高程测量精度的物理基础。高精度双频接收机能够更好地处理电离层延迟，其抗干扰能力和信号跟踪稳定性远优于单频接收机。接收机内部芯片的算法、天线相位中心的稳定性以及整周模糊度解算的可靠性，共同构筑了测量精度的第一道防线。性能不佳的设备可能在信号微弱时无法固定解，或产生跳变，导致高程值出现厘米甚至更大的异常波动。

基准站的角色至关重要，它是整个RTK系统的“精度锚点”。基准站自身的坐标若存在误差，将通过数据链直接传递给流动站，造成系统性偏差。基准站必须架设在已知高精度坐标的点位上，且确保设备稳固，天线对中整平精确。基准站与流动站之间的数据通信链路（无线电或网络）的稳定性也直接影响校正数据的实时性与完整性，通信中断或受干扰会直接导致精度下降甚至测量失败。

操作人员的规范性是影响精度的另一关键人为因素。天线高的量取误差是常见且容易被忽视的误差来源。无论是采用对中杆还是三脚架，天线相位中心到地面标志点的垂直距离必须精确测量并正确输入软件。在测量过程中，保持对中杆的竖直、避免晃动，在复杂点位上采用多次观测取平均等方法，都能有效抑制随机误差，提升高程结果的可靠性。

三、环境与地理：不可忽视的外部挑战

测量环境是RTK技术必须面对的天然考场。地形地貌的影响首当其冲。在高山、峡谷或高楼林立的区域，卫星信号容易被遮挡，导致可视卫星数量减少且空间几何分布变差（PDOP值增大）。这不仅影响固定解的速度，更会直接降低高程方向的解算精度。在峡谷中进行测量，高程精度往往比平面精度下降得更快。

气象条件扮演着“无形推手”的角色。如前所述，电离层和对流层效应与天气密切相关。强降雨、大雪、浓雾等天气不仅可能削弱信号强度，水汽凝结在天线罩上也可能引入额外的信号衰减。虽然现代RTK通过模型和差分技术能补偿大部分大气影响，但在极端或快速变化的天气下，残余误差仍不容小觑。

测区范围与高程异常的变化是影响RTK高程应用深层的“大地密码”。RTK直接测得的是基于WGS-84椭球的大地高，而工程中普遍使用的是基于似大地水准面的正常高。两者之间的差值称为高程异常。在范围较小、地势平坦的区域，高程异常变化平缓，通过少量已知点进行拟合转换，即可获得较高精度的正常高。在山区或大范围测区，高程异常变化复杂，如果转换模型选择不当或已知点分布不合理，就会引入巨大的模型误差，导致转换后的正常高出现系统性偏差，这才是许多项目中RTK高程“不准”的根本原因之一。

四、控制与转换：从大地高到正常高的桥梁

要实现RTK高程的工程实用价值，关键在于构建一座稳固的“转换之桥”。点校正（或求取转换参数）是搭建这座桥梁的核心工序。这个过程要求使用测区内分布合理、精度可靠的已知控制点。控制点的数量和质量直接决定转换精度。若控制点本身存在误差，或呈线性分布，将导致拟合出的转换模型扭曲，尤其在高程方向上会产生难以接受的误差传递。

高程拟合方法的选择需“因地制宜”。对于小范围平坦地区，简单的平面拟合或许足够；对于带状工程（如公路、管线），可采用曲线拟合；而对于地形起伏较大的大面积测区，则可能需要复杂的曲面拟合模型。选择不当的拟合方法，如同用直尺去丈量弯曲的河流，必然产生偏差。必须避免“短边控制长边”，即用距离很近的控制点求取参数，却用于很远的区域进行测量，这会导致误差急剧放大。

残差分析是检验“桥梁”质量的重要工具。在点校正后，软件通常会显示每个参与计算的控制点的水平残差和垂直残差。垂直残差直接反映了高程拟合的吻合程度。一个过大的垂直残差（例如超过2-3厘米）就是一个危险信号，提示该控制点可能有问题，或者当前选择的拟合模型与测区实际情况不符，必须检查并调整，直至残差控制在合理范围内。

五、精度范围：从理论到实践的标尺

那么，RTK测量未知高程的实际误差范围究竟是多少？这并非一个固定的数字，而是一个在理想与现实中动态变化的区间。在理想的观测条件下——开阔无遮挡的环境、良好的卫星状态、稳定的数据链、高质量的设备以及正确的转换参数——RTK测量高程的内符合精度可以达到惊人的1-3厘米级别。这意味着在短时间、短距离内重复测量同一点，其高程差值通常在这个范围内。

实际工程中的“标称精度”或“外符合精度”则需要更理性的看待。考虑到环境干扰、模型转换误差等各种因素的综合影响，在实际测绘生产中，RTK高程测量的普遍可预期精度范围通常在2-6厘米。许多工程规范也将RTK用于图根控制或一般地形点高程测量的限差设定在此区间。这已经能够满足绝大多数施工放样、地形测绘等工作的需要。

在极端不利条件下，这个误差范围会被显著放大。例如，在信号严重遮挡的密林或城市峡谷中，高程误差可能轻松突破10厘米，甚至出现几十厘米的粗差。如前文所述，若在高程异常变化剧烈的区域未进行妥善的模型转换，或者使用了错误/精度不足的控制点，可能导致整个测区的高程出现系统性的“平移”或“扭曲”，这种误差可能达到分米乃至米级，但通常体现为所有点整体偏离真实值一个常量或趋势，而非随机波动。

六、实战精要：误差控制的黄金法则

要驾驭RTK，获取可靠的高程，必须掌握一套误差控制的“黄金法则”。首先是作业前的精心策划。收集测区地形图、已知高等级控制点资料，分析高程异常变化趋势。根据项目精度要求和测区环境，制定合理的控制网布设方案和RTK测量技术设计书，预先规划基准站位置和测量路线。

作业过程中的严格质量控制是保证精度的生命线。随时关注卫星数量、PDOP值及解算状态（务必保证为“固定解”方可记录数据）。在关键或怀疑点位，进行多次独立观测（关机重启或间隔一段时间后重测），比对结果。对于高程精度要求特别高的点，可采用延长观测时间、变换天线高度（进行天线高互差检查）等特殊方法。详细记录测站环境、天气、天线高量取方式等信息，以备核查。

作业后的数据校核与处理不可或缺。及时将RTK测量结果与已知点、全站仪测量结果或其他可靠来源的数据进行比对。利用软件绘制高程残差分布图，分析是否存在系统误差或区域性异常。对于大面积测区，考虑分区段进行高程拟合。只有通过内业外业的闭环检查，才能最终交付可信的高程成果，让RTK技术真正成为探索未知高程的“火眼金睛”。
