在测绘与工程建设的浩瀚天地中，精度是永恒的追求。想象一下，无论是绵延千里的公路，还是高耸入云的摩天大楼，其蓝图得以精准落地的第一步，往往始于地面上几个看似不起眼的“点”。这些点，就是控制点，而RTK（实时动态差分）技术，正是赋予这些点“生命”与“灵魂”的现代魔法。RTK测量控制点的布设与设置，绝非简单的点位标记，它是一门融合了空间几何、误差理论与现场实践的精密艺术，直接决定了后续所有测量数据的可靠性与工程的成败。本文将带您深入这片精度的前沿阵地，探索如何通过科学的布设与严谨的设置，让RTK技术发挥出极致效能，为每一项工程奠定坚不可摧的空间基准。

控制点布设：测绘网络的“定海神针”

控制点的布设，如同为整个测区构建一个稳固的骨骼框架。其核心原则在于“控制”与“代表”。点位需均匀分布，力求覆盖整个作业区域，并能有效控制其边界。理想的状况是，控制点能将测区完全“包裹”起来，形成有效的约束。例如，对于近似方形的测区，控制点应尽可能布设在靠近区域重心且夹角接近120度的位置；对于带状测区，则应在长边两侧及中心布点，构成稳固的三角支撑。这种布局能最大限度地优化坐标转换参数的求解，确保区域内部任何位置都能获得高精度的坐标推算。

控制点的位置选择至关重要。它们必须建立在土质坚实、稳定且易于长期保存的地方，避免选在滑坡、沉降或未来可能被破坏的区域。点位需视野开阔，对天空通视条件良好，确保GPS信号接收不受高大建筑物、茂密树林或高压电线的干扰。研究表明，控制点布设的几何强度直接影响最终精度。完全控制型（点位分布均匀包围测区）的布设方案，其解算出的点位中误差远低于直线型或不完全控制型布设，这便是“几何决定精度”的生动体现。

控制点的数量需与测量精度要求相匹配。并非点越多越好，而是在满足精度前提下追求最优配置。一般而言，仅需平面坐标时至少需要2个控制点，若需平面兼高程，则至少需要3个。增加控制点数量可以提高整体网的强度和可靠性，有助于发现粗差，但需平衡效率与成本。关键在于让每一个控制点都成为网络中有力的支撑，而非冗余的摆设。

坐标转换：连接“天地”的密钥

RTK接收机直接获取的是WGS-84坐标系下的地心坐标，而我国工程实践普遍采用国家大地坐标系（如CGCS2000）或地方独立坐标系。坐标转换是RTK测量中承上启下的关键一环，是将卫星信号转化为可用施工图纸的“翻译官”。这一过程主要通过求解转换参数实现。

常用的转换模型包括三参数和七参数模型。三参数模型仅涉及三个平移量，适用于小范围且旋转和尺度变化可忽略的区域。而七参数模型（布尔沙模型）则更为严密，同时顾及了三个平移量、三个旋转角和一个尺度比，适用于较大范围的精确转换。参数求解的质量，直接依赖于控制点本身的精度及其在两种坐标系下已知坐标的准确性。

求解转换参数时，必须使用测区内已知的、高等级的控制点。这些点应尽可能覆盖整个测区，且避免分布在一条直线上。将RTK测得的这些点的WGS-84坐标，与其已知的地方坐标一同输入手簿软件，通过“点校正”或“求转换参数”功能，软件便能自动计算出最佳的转换参数。一个稳健的转换参数，其比例尺因子应无限接近1（如0.9999至1.0001之间），旋转角通常很小。完成后，务必用未参与计算的检核点进行验证，确保转换精度满足项目要求。

仪器设置与连接：启动精度的引擎

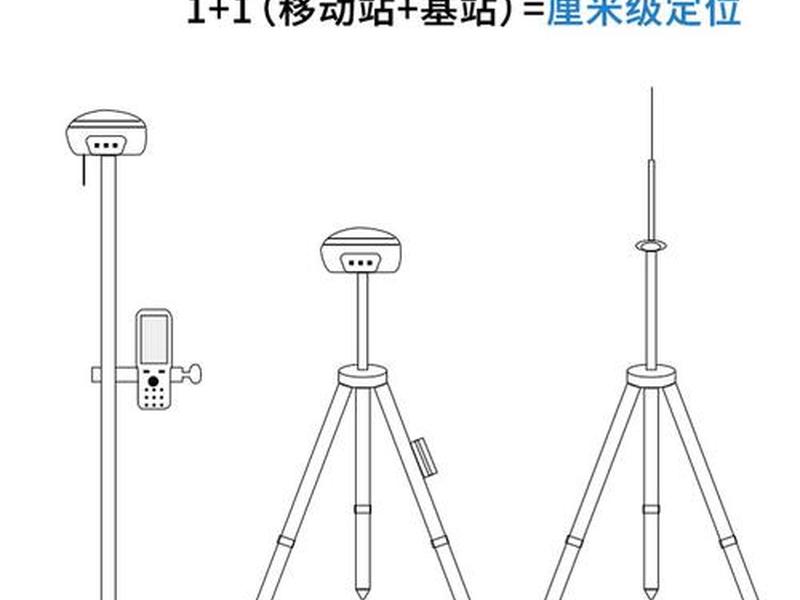

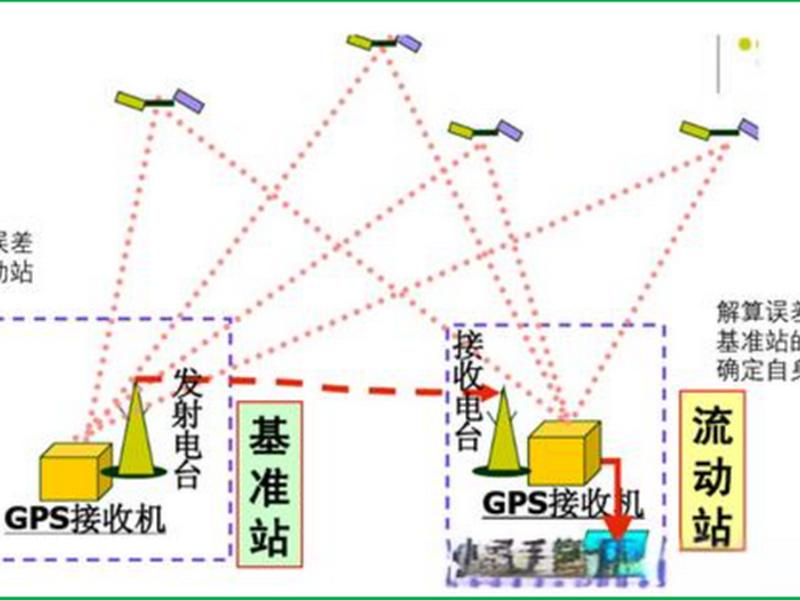

工欲善其事，必先利其器。RTK系统的正确设置是获取固定解和高精度数据的前提。整套系统通常由基准站、移动站（流动站）和手簿控制器组成。设置的第一步是建立稳定的数据链连接。目前主流方式包括网络模式（通过CORS账号接入千寻、六分仪等连续运行参考站网络）和电台模式（自架设基准站发射差分信号）。

若使用网络模式，需要在手簿软件中正确配置CORS账号的IP地址、端口、用户名和密码，并选择合适的卫星播发格式（如RTCM3.2）与接入点。成功登录后，移动站接收到差分信号，会经历从“单点解”到“浮动解”最终到“固定解”的初始化过程。“固定解”状态是进行高精度测量的标志。若采用电台模式，则需先设置基准站，选择内置电台，设定差分格式、发射功率和通信频道，然后将移动站的电台频道与基准站匹配，确保信号正常接收。

仪器连接的另一关键是蓝牙或Wi-Fi配对。打开手簿软件，进入仪器连接设置，搜索并连接RTK主机机身号。现代设备常支持NFC一碰连，极大简化了流程。连接成功后，还需正确输入天线高（杆高），并选择对应的天线类型，以消除仪器本身的物理偏差。

控制点测量实操：捕捉空间的精确瞬间

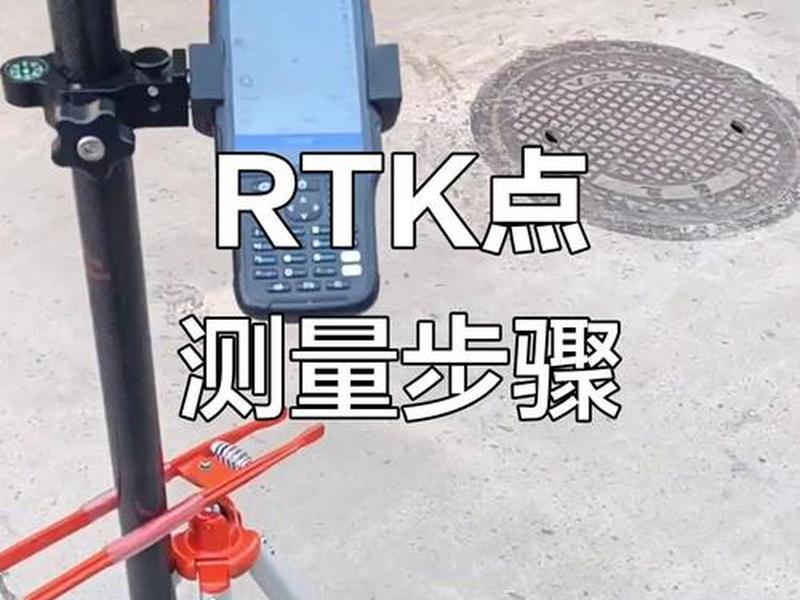

当准备工作全部就绪，便进入控制点测量的核心实操阶段。此步骤的目标是精确测定控制点的地方坐标。将移动站对中整平于待测控制点之上，在手簿软件中进入“测量”菜单，选择“控制点测量”功能。

进入界面后，需根据项目精度要求进行参数设置。关键参数包括“测回数”和“每测回测点数”。增加测回数和测点数，通过多次观测取平均，能有效抵消偶然误差，提高成果可靠性。“延迟时间”设置也很有必要，它确保仪器在达到固定解后稳定一段时间再开始采集，避免初始化不彻底带来的误差。

设置完成后，输入正确的天线高，点击“开始”按钮。仪器会自动按照设定进行多次测量采集。在此期间，测量员需保持对中杆的稳定与气泡居中。采集完成后，软件会生成一份测量报告，包括点的坐标、精度估算等信息。一个良好的习惯是为每个控制点拍摄现场照片并添加点位描述，便于日后查找和复核。最终，将测量合格的控制点坐标保存到手簿坐标库中，作为后续作业的基准。

精度验证与质量控制：为数据戴上“保险”

测量数据的价值在于其可信度。在完成控制点布设与测量后，严格的精度验证与质量控制环节不可或缺。最直接的方法是利用多余的控制点进行检核。即，保留1-2个已知高等级控制点不参与转换参数计算，在参数应用后，用RTK去测量这些检核点，将测量结果与其已知坐标进行比较。平面和高程误差均应在项目允许的限差之内（通常要求厘米级，如2-3厘米以内）。

另一种质量控制手段是检查转换参数本身的合理性。如前所述，七参数中的尺度因子应接近1，旋转角应很小。如果参数值异常，可能意味着控制点输入有误、点位精度不够或点间几何结构太弱。在后续的碎部测量或放样作业前，也应先对已知点进行测量比对，确认整个RTK测量系统处于正常工作状态。

误差可能来源于多个方面：卫星信号的多路径效应、电离层对流层延迟、控制点本身的精度、对中整平误差、坐标转换模型误差等。通过科学的布设、严谨的操作和多重检核，可以将这些误差的影响降到最低，确保测绘成果这颗“大树”扎根于坚实的土壤之中。

应用场景与价值升华：从点到网的无限延伸

精密的RTK控制点布设与测量，其价值在众多领域熠熠生辉。在国土资源调查中，它是厘清国土空间家底的标尺；在城市规划建设中，它是道路、管网、建筑精准放样的基石；在矿山测量中，它用于加密控制网、进行地形测量和工程点放样；在精准农业中，它为自动驾驶农机提供厘米级的导航路径。

更重要的是，一套科学布设、精确测定的控制网，其价值远超单次项目。它可以作为区域性的永久或半永久基础设施，服务于后续多年的各类工程，避免重复投资，实现数据共享与统一。这些默默伫立于大地之上的控制点，如同空间信息的“灯塔”，持续不断地为数字城市、智慧交通、地质灾害监测等现代应用提供着最本源、最可靠的坐标基准。
