在测绘与工程测量的浩瀚星图中，RTK技术犹如一颗精准的北极星，指引着每一寸土地的坐标与边界。而“新建路线”则是点亮这颗星的第一步，是将抽象设计蓝图转化为地面精确坐标的灵魂操作。无论是蜿蜒的公路、纵横的管线，还是复杂的场地边界，一条正确建立的测量路线，是后续所有放样、采集与计算工作的基石。掌握RTK新建路线的艺术，意味着你掌握了将数字世界与物理世界无缝对接的钥匙。本文将深入剖析RTK新建路线的核心流程与高阶技巧，带你穿越从基础操作到效率巅峰的完整路径。

路线新建的核心：理解数据基础

新建一条路线，绝非简单地输入几个点。其本质是构建一个完整的空间数据框架。你必须明确路线的设计来源。通常，路线数据来源于设计单位提供的文件，如常见的`.road`、`.dxf`或`.txt`格式，其中包含了路线的平面线形（直线、曲线）、纵断面高程、横断面设计等海量信息。在操作前，确保这些设计文件已妥善保存在手簿中，这是所有工作的数据源头。

理解路线数据的结构至关重要。一条完整的路线通常由多个要素文件构成：平曲线文件定义了路线在平面上的走向；纵断面文件定义了沿路线中心线的高程变化；横断面文件则定义了垂直于中心线方向上的断面形状。新建路线的过程，就是将这些文件按照内在的逻辑关系，依次导入并整合到RTK软件的道路设计模块中，形成一个立体的、可计算的三维路线模型。

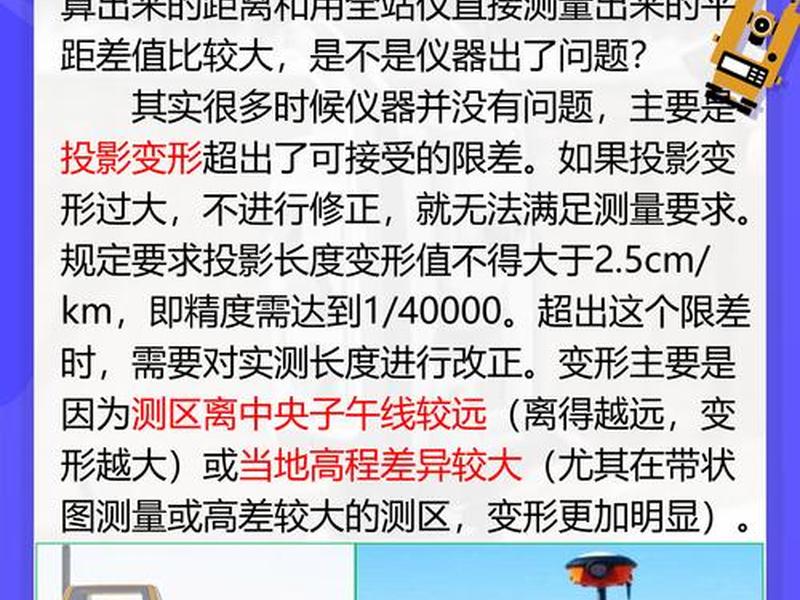

准备工作还包括坐标系统的统一。确保你的设计文件所使用的坐标系与你当前RTK工程的坐标系完全一致。如果设计文件是独立坐标系或地方坐标系，你可能需要事先通过参数转换，将其统一到RTK工程所采用的坐标系下（如CGCS2000国家大地坐标系）。这一步是保证放样精度的生命线，任何微小的偏差都可能导致实地位置的巨大错误。

软件实操：步步为营导入设计

打开你的RTK手簿测量软件，找到“道路”或“线路”功能模块，点击进入。大多数软件，如工程之星、测地通等，其核心逻辑相似。第一步往往是进入“道路设计”或“线路库”界面。在这里，你会看到“新建”或“导入”的选项。如果你的设计文件是标准格式，强烈建议直接选择“导入”功能，浏览手簿存储位置，选中对应的道路设计文件（如`.road`文件），软件通常能自动识别并载入路线的基本信息。

如果选择手动“新建”路线，则需进入详细的设计界面。你需要按照顺序，分别导入或输入路线的各个要素。首先是“平断面设计”，在此界面中，你可以逐段输入直线的起点坐标、方位角、长度，或者曲线的半径、缓和曲线参数等。对于复杂线形，手动输入极易出错，因此更推荐从设计文件导入。每个文件导入后，务必点击界面上的“应用”或“确定”按钮，使数据生效。

完成平断面导入后，接着处理“纵断面设计”。导入包含桩号和对应设计高程的文件，软件会自动将高程信息与平面里程关联起来。然后是“横断面设计”，导入定义路基宽度、边坡坡度等参数的文件。每一步操作后，留意软件的提示信息，确认“应用成功”或“数据已更新”。当所有设计文件都成功导入并应用后，记得在道路设计总界面点击最终的“确定”或“保存”，这条路线才会被正式存入软件的路线库中，供后续调用。

参数校准：确保理论与实地无缝对接

路线数据成功导入软件，只是一个理想的数字模型。要让它在实地精确呈现，还必须进行关键的参数校准，其中“断链”处理是重中之重。在长距离路线中，可能因改线等原因存在里程不连续的情况，这就是断链。在导入平断面数据时，如果设计文件中包含了断链信息，必须在相应界面中准确设置，确保软件计算的里程与实际设计里程完全对应，否则后续放样的点位里程将全部错误。

另一个校准重点是“坐标转换参数”的检查。虽然你在新建工程时已设置了坐标系，但当路线设计坐标与当前工程坐标存在微小系统偏差时（可能源于不同期测量或不同控制网），就需要在道路设计模块中检查或输入“平面校正”参数。有些高级软件允许在路线层面单独设置一套转换参数，以确保该条路线的放样独立精准。务必根据项目实际情况，确认是否需要以及如何设置这些参数。

进行可视化检核。利用软件提供的“图形预览”功能，将设计好的路线在软件地图上显示出来。检查路线的走向、关键点（如起点、终点、交点）的坐标是否与设计图纸吻合。可以尝试输入几个已知的里程桩号，查看软件计算的坐标是否与设计坐标表一致。这个“纸上谈兵”的步骤能提前发现大部分数据错误，避免到现场后才手足无措。

路线调用与放样准备

设计并校准好的路线，安静地躺在“道路库”里。当需要进行实地放样时，你需要将它“调用”出来。返回软件主界面，进入“道路放样”功能模块。通常，这里会有一个“选择路线”或“打开道路库”的按钮。点击后，从列表中找到你刚刚创建并命名的那条路线，选中它，然后点击“确定”。软件界面通常会切换，显示该路线的中心线图示，以及当前仪器位置相对于路线的位置关系。

接下来，是设置放样点。你可以选择“按里程偏距放样”。在相应界面输入目标点的设计里程和相对于路线中线的偏距（左负右正），软件便会实时计算出该点的三维坐标，并引导你移动到此位置。另一种高效方式是“批量放样”，即提前创建一个里程偏距文件，里面按行列出了所有需要放样的点（如每20米一个中桩，以及各加桩、边桩等），一次性导入后，软件会按列表顺序逐个引导放样，极大提升作业效率。

在开始移动之前，还有一个至关重要的步骤：检查RTK的固定解状态与精度。确保移动站已获得固定解，且水平与高程精度满足项目要求（通常要求平面精度在1-2厘米内）。观察手簿屏幕上显示的当前点位与目标点位的偏差指示（如前后、左右偏差箭头和数值），理解其含义。只有当一切就绪，你才能自信地手持对中杆，走向田野，开始将数字路线精准地“打印”在大地之上。

进阶秘籍：效率与精度的双重提升

对于追求极致效率的测量员，掌握一些进阶技巧至关重要。首先是“模板化”操作。如果一个项目包含多条相似路线，或你经常从事同类工程，可以将设置好的坐标系统、投影参数甚至标准的横断面模板保存为自定义模板。下次新建路线时，直接套用模板，只需微调中央子午线或路线数据，能节省大量重复设置时间。

其次是“纵横断面数据耦合检查”。高级的道路设计模块允许你检查纵断面与横断面设计的合理性。例如，检查某横断面在特定里程下的填挖方量是否异常。虽然这更多属于设计范畴，但作为测量员，具备初步检核能力，能及时发现设计数据中可能存在的错误，避免返工。

善用“记录与回溯”功能。在放样过程中，软件会记录你实际放样点的测量坐标。定期将这些实测数据导出，与设计坐标进行比对分析，可以评估放样精度，并作为质量控制的依据。一些软件支持“反向查找”功能，即当你走到某个位置，可以快速查询该点对应于设计路线的里程和偏距，这对于现场核查和问题定位非常有用。

避坑指南：常见问题与解决思路

实践中，总会遇到一些“坑”。最常见的是导入数据后，路线显示异常，比如路线扭曲或断开。这通常是因为设计文件格式不兼容或数据格式有误。解决方案是检查原始设计文件，确保其符合软件支持的格式标准，或尝试用设计软件将文件另存为更通用的格式（如ASCII文本格式）后再导入。

另一个常见问题是放样时发现坐标偏差较大，但RTK本身是固定解。这很可能是因为路线设计文件的坐标系与当前工程坐标系不匹配，或者没有正确应用转换参数。回顾并核对你导入路线时和工程设置时的坐标系信息，必要时重新计算或输入转换参数。

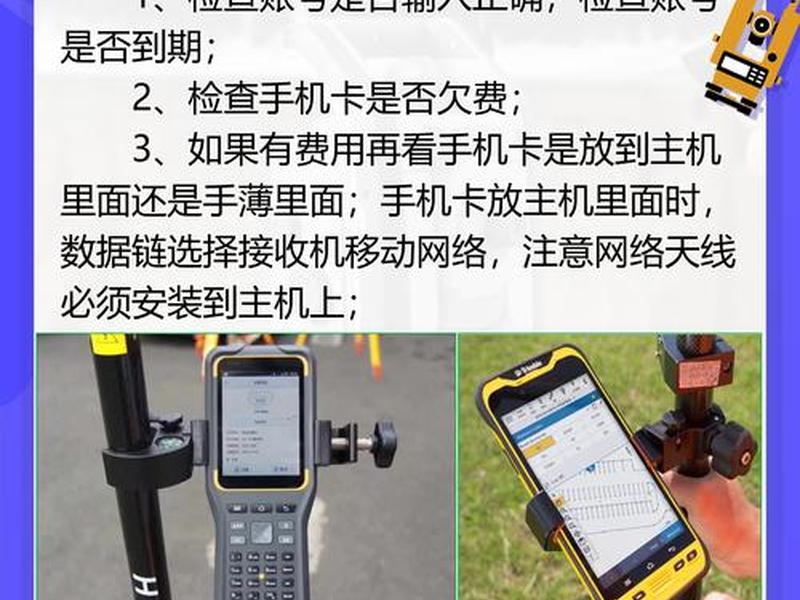

在长线路测量中，可能会遇到信号遮挡导致失锁的情况。建议在开始放样前，沿路线关键区域提前检查RTK信号的覆盖情况，对信号盲区制定应对预案，如使用传统全站仪补测，或选择网络RTK增强信号覆盖。记住，充分的准备工作，是应对一切现场突发状况的最佳策略。
