在当今基础设施建设飞速发展的时代，精准高效的测量技术已成为工程成败的关键。你是否曾好奇，那些纵横交错的高速公路、拔地而起的摩天大楼，其位置与线条为何能如此精确无误？答案往往藏在一项名为RTK（实时动态差分定位）的技术之中。它如同工程测量的“智慧之眼”，将厘米级的精度从实验室带到了尘土飞扬的施工现场。本文将为你揭开RTK技术的神秘面纱，深入剖析从基准站架设（建站）到复杂线放样的完整流程，带你领略现代测量科技如何重塑工程蓝图。

一、基石构筑：RTK基准站的科学架设

基准站的架设是整个RTK测量工作的起点，其稳定与否直接决定了后续所有数据的可靠性。这并非简单的仪器摆放，而是一门关乎位置、环境与精密的科学。

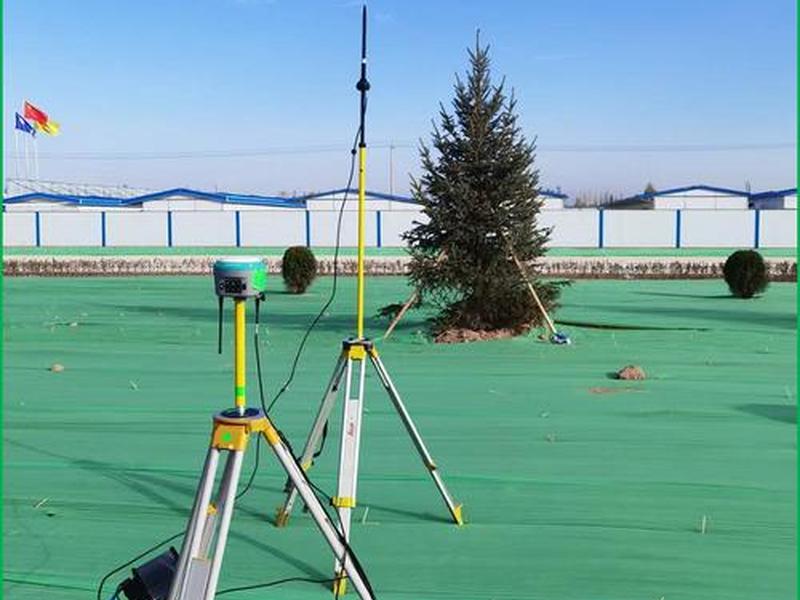

站址的选择至关重要。理想的基准站点位应位于视野开阔、地势较高的区域，确保卫星信号接收无阻。必须远离高压线、无线电发射塔等强电磁干扰源，同时避开大面积水域或密集建筑群可能造成的信号反射。一个稳固的三脚架是基准站的物理基础，其架设需确保绝对水平与稳定，任何微小的晃动都可能被差分放大，导致流动站数据漂移。

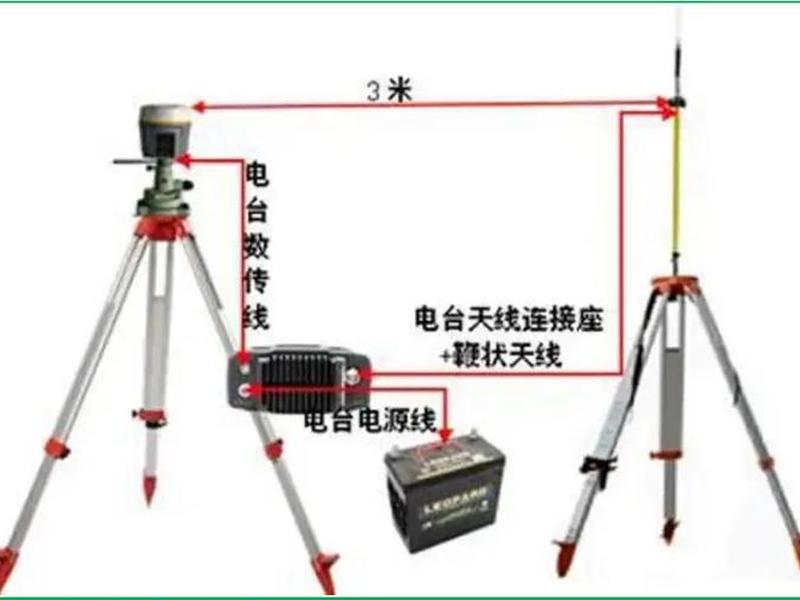

设备的连接与启动是技术核心。将高性能的RTK接收机牢固安装于三脚架上，连接电台天线与电源。通过专业手簿或控制器进行蓝牙配对与连接，进入基准站设置界面。关键步骤在于参数配置：通常将差分数据格式设置为RTCM3.2，数据链模式选择“外挂电台”或“网络模式”，并根据现场情况设置合适的电台发射频道。启动成功后，电台指示灯会呈现规律性闪烁，标志着基准站已开始向空中播发差分校正信号，为流动站铺就了一条无形的“精度高速公路”。

理解其工作原理能让我们更游刃有余。基准站如同一个已知坐标的“哨兵”，它持续接收卫星信号，并通过计算实时位置与已知真实坐标的差值，得出误差改正数。这些改正数通过无线电数据链实时发送给流动站。无论基准站架设在已知控制点还是未知点上，只要通过后续的“点校正”或“转换参数”计算，就能将WGS-84坐标系下的原始定位结果，精准转换到工程所需的本地坐标系中。

二、神经中枢：工程创建与坐标系统转换

在流动站开始工作前，必须在手簿软件中建立一个完整的“工程”，这是统一所有测量数据的容器，而坐标系统的转换则是其灵魂所在。

新建工程的第一步是定义坐标系。工程名称应清晰明确，随后进入坐标系统设置的核心环节。通常需要选择或自定义目标椭球体（如CGCS2000国家大地坐标系），并关键设置“投影参数”，特别是中央子午线。输入项目所在地的经度值，这将有效控制投影变形，确保在数十甚至上百公里的线路工程中，图纸上的距离与实地测量距离保持一致，避免“差之毫厘，谬以千里”的尴尬。

接下来是决定RTK测量精度的核心步骤——求取转换参数。这一过程如同为RTK系统植入“本地地图”。至少需要两个已知的本地坐标控制点。操作时，先使用流动站以“点测量”模式，在固定解状态下采集这两个控制点当前的WGS-84坐标（大地坐标）。随后，在软件中输入这两个点对应的、已知的工程平面坐标，通过“求转换参数”功能，软件会自动计算出一组四参数或七参数。计算完成后，务必检查比例因子是否无限接近于1，这通常是参数健康与否的标志。应用参数后，必须前往第三个已知点进行复核测量，验证转换精度，这一步是确保整个坐标系转换无误的“保险锁”。

完成这些，一个带有正确“时空标签”的数字化工程环境便搭建完毕。此后所有采集或放样的点，都将自动位于这个统一的、高精度的本地坐标系下，为后续的线放样奠定了坚实的基础。

三、精准施放：点放样的基础操作与技巧

点放样是线放样的基础单元，其本质是引导测量员像寻宝一样，将设计图纸上的一个坐标点，在实地上精准地标定出来。这个过程充满了人机交互的智慧。

操作始于目标输入。在测量软件的“点放样”功能中，可以手动输入待放样点的坐标，更高效的方式是提前将包含点名、X、Y、H坐标的表格文件（如CSV或TXT格式）导入到手簿中。软件会生成一个放样点库，测量员可以像选择导航目的地一样，轻松选择需要放样的目标点。

一旦选定目标，奇妙的导航就开始了。手簿屏幕会切换至放样界面，通常以图形化方式呈现。一种常见的模式是“罗盘导航”，屏幕上会显示一个箭头或指针，指示当前流动站位置相对于目标点的方向。测量员手持对中杆，根据箭头指引前进，就像玩一个实景导航游戏。界面会实时显示关键的偏移量信息：DX（东西方向偏差）、DY（南北方向偏差）和DH（高程偏差），以及到目标点的直线距离。

随着测量员移动，这些数值会不断变化。当DX和DY同时趋近于零时，意味着对中杆底端的天线中心已无限接近目标平面位置。保持杆身垂直（通过电子气泡居中确保），轻轻按下“测量”或“保存”键，地面上对应的点就被精确标记了出来。这个过程将抽象的坐标数据，转化为实地可见的木桩、铁钉或油漆标记，是工程从数字走向实体的关键一步。

四、化线为点：复杂线放样的策略与实施

在实际工程中，放样对象往往不是孤立的点，而是连续的线条，如道路中线、管道轴线、土地边界等。RTK的线放样功能，正是为解决这一复杂需求而生，它将连续的几何线条分解为一系列可执行的导航任务。

实施线放样，首先需要在软件中定义“线”元素。根据设计资料，可以通过输入直线、圆曲线、缓和曲线的要素（如起点终点坐标、半径、转角等）来构建完整线路，也可以直接输入一系列连续的线路点坐标来拟合。软件会在内部生成这条线的数字模型。随后，进入线放样功能，选择目标线路，系统便会自动计算流动站当前位置到该线的最短垂距，以及沿线路前进方向的里程桩号。

放样界面会引导测量员进行两种主要操作。一是“里程偏移放样”，即输入一个特定的目标里程（如K1+250）和横向偏移距（如左偏10米），软件会实时导航至该横断面上的具体点位，这常用于放样道路边桩或管线位置。二是“横断面放样”，当流动站沿大致垂直于线路的方向移动时，软件会实时显示当前断面与设计线的交点位置及填挖高度，极大方便了土方施工和边坡控制。

在整个过程中，软件如同一个不知疲倦的向导，不仅告诉你“目标在哪儿”，还告诉你“你正在线的哪一侧，偏离了多少”。测量员无需进行复杂的角度和距离计算，只需跟随手簿上直观的图形和数字提示，就能高效完成整条线路的桩位标定工作，将设计蓝图一丝不苟地复刻在大地之上。

五、效能倍增：RTK放样的核心优势解析

为何RTK技术能在众多测量方法中脱颖而出，成为大型工程放样的首选？其背后是一系列颠覆传统作业模式的强大优势，这些优势共同构成了其不可替代的价值。

首要优势在于突破性的效率。与传统全站仪需要频繁设站、对中、后视，且要求测站与目标点间必须通视不同，RTK只需架设好基准站，流动站即可在数公里半径内任意移动，单人单杆即可作业。它消除了繁琐的搬站过程和复杂的计算，测量速度提升数倍，特别适用于地形开阔、点线密集的大型项目，如高速公路、铁路、大型场平工程，能显著缩短工期，降低人力成本。

其次是卓越的环境适应性。RTK技术不依赖于光学通视，只要卫星信号和电台信号良好，即使在树木稀疏的林区、有起伏的丘陵地带，也能正常作业。它具备全天候工作能力，在微风小雨的天气下仍可坚持测量（极端恶劣天气除外），保证了工程进度的连续性。这种灵活性，让测量工作摆脱了诸多地形和天气的束缚。

最后是无缝的数字化集成。RTK系统从数据采集、处理到输出，全程数字化。放样数据可直接来自CAD设计文件，测量结果也能实时回传至电脑，生成数字化成果。这种与设计、施工管理软件的天然兼容性，构成了工程信息化、智能化管理的重要一环，确保了从设计到施工的数据流畅通无阻，精度无损传递。

六、质量守护：精度控制与常见问题排解

追求高效的绝不能以牺牲精度为代价。确保RTK放样成果可靠，需要一套贯穿始终的质量控制体系和应对常见问题的能力。

精度控制是一个系统工程。在人员方面，操作员需经过专业培训，熟悉仪器原理和操作流程，养成规范作业习惯，如每次测量前检查对中杆气泡是否严格居中。在设备方面，要定期对RTK接收机、天线等设备进行检定和维护，确保其性能稳定。在过程方面，必须严格执行“先控制后碎部”的原则，使用足够数量且分布合理的控制点进行参数计算与校验，并在放样过程中对已放样点进行抽查复核。

作业中常会遇到一些挑战。最典型的是信号失锁或无法达到“固定解”。这可能是由于卫星数量不足、基准站电台信号被遮挡或受到强干扰。解决方法包括检查基准站天线架设高度、更换电台频道、避开干扰源，或转用网络RTK模式。另一种常见情况是放样点存在系统性偏差。这往往源于坐标系转换参数不准确或控制点本身有问题。此时应重新检查控制点坐标输入是否正确，并增加已知点进行参数计算与校验，必要时重新采集控制点。

牢记，RTK的高精度建立在良好的卫星几何分布、稳定的差分信号和数据链基础上。在建筑密集区、地下或茂密丛林等信号不佳处，需谨慎使用或辅以其他测量手段。一个优秀的测量员，既是技术的熟练运用者，也是工况的判断者和问题的解决者。
