在波澜壮阔的现代工程建设画卷中，每一个精准的坐标点都是构筑奇迹的基石。你是否曾好奇，那些横跨江河的大桥、高耸入云的摩天楼，其毫厘不差的位置是如何被确定的？答案的核心，正藏于一项名为RTK（实时动态差分）的高精尖测量技术之中。而这项技术的魔力得以在具体工地完美施展，离不开一个关键的环节——建立施工坐标系。这不仅仅是简单的数字转换，更像是一场为特定工程场地“量身定制”空间语言的艺术与科学。本文将带你深入探索RTK建立施工坐标系的奥秘，揭开精准测绘背后的神秘面纱。

一、理解坐标的“世界语”与“方言”

要建立施工坐标系，首先必须明白我们为何需要它。GPS卫星系统默认使用的是WGS-84坐标系，这是一个覆盖全球的“世界语”。在具体的工程施工中，直接使用这套全球坐标会遇到麻烦。例如，在高海拔地区或远离中央子午线的区域，将椭球面上的坐标投影到平面上时，会产生不可忽略的长度变形，可能远超工程规范允许的每公里2.5厘米的限差。

这时，就需要我们为工程项目创造一套“地方方言”——独立施工坐标系。这套坐标系通过巧妙调整投影中央子午线、投影面高程甚至参考椭球参数，使得在有限的施工区域内，图纸上的距离与实际地面的距离尽可能保持一致，从而保证放样和计算的绝对精准。它是连接卫星测量的“虚空坐标”与工地实际“地面位置”的唯一桥梁，没有它，RTK测量得到的数据就如同一串没有译码的天书，无法指导实际施工。

二、施工坐标系建立的核心原理

建立施工坐标系的本质，是完成从WGS-84大地坐标系到地方平面直角坐标系的数学转换。这个过程并非简单的平移或旋转，而是涉及复杂的空间几何变换。其核心在于求解一组被称为“转换参数”的密钥。

这组参数通常包括平移量、旋转角和尺度比。求解它们需要借助“公共点”——既拥有高精度的WGS-84大地坐标（可由RTK静态测量获得），又拥有已知的、可靠的当地施工坐标或国家坐标系坐标的点。通过将多个（通常至少三个）这样的公共点代入严密的数学模型（如四参数或七参数模型），利用最小二乘法进行平差计算，就能反演出最优的转换参数。

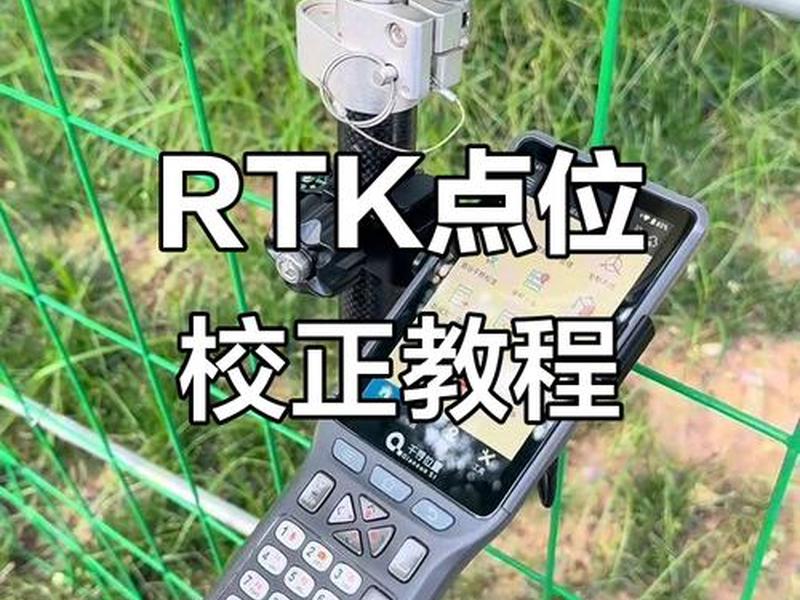

一旦参数求得并验证无误，将其输入RTK手簿软件，奇迹便发生了。流动站此后实时接收的卫星信号，会通过内置的算法，瞬间完成从“世界语”到“方言”的自动翻译，屏幕上直接显示的就是工程人员熟悉的施工坐标，精度可达厘米级。

三、前期准备与控制点布设

成功的转换始于 meticulous 的准备。首要工作是收集测区内及周边所有可用的高等级控制点资料，包括它们的国家坐标系坐标（如CGCS2000、西安80等）和尽可能准确的WGS-84坐标。如果缺少后者，则需要规划进行静态GPS测量来获取。

接下来是控制点的现场踏勘与布设。这些点将是后续求解参数和检校精度的根基。布点需遵循均匀性、稳固性和通视性原则，尽可能覆盖整个施工区域，并形成良好的几何图形强度。点位应选在地基稳定、易于保存、卫星信号遮挡少的地方，用混凝土桩或金属标志妥善埋设。每个点都必须清晰编号，并记录详细的点之记。

四、参数计算与精度验证实战

当控制点准备就绪，RTK设备架设完成，便进入最关键的实操阶段——参数计算。在RTK手簿软件中新建项目，正确设置投影参数（如高斯-克吕格投影、中央子午线等）。中央子午线通常选择测区中央的经线，投影面高程可选择测区平均高程面，以最小化变形。

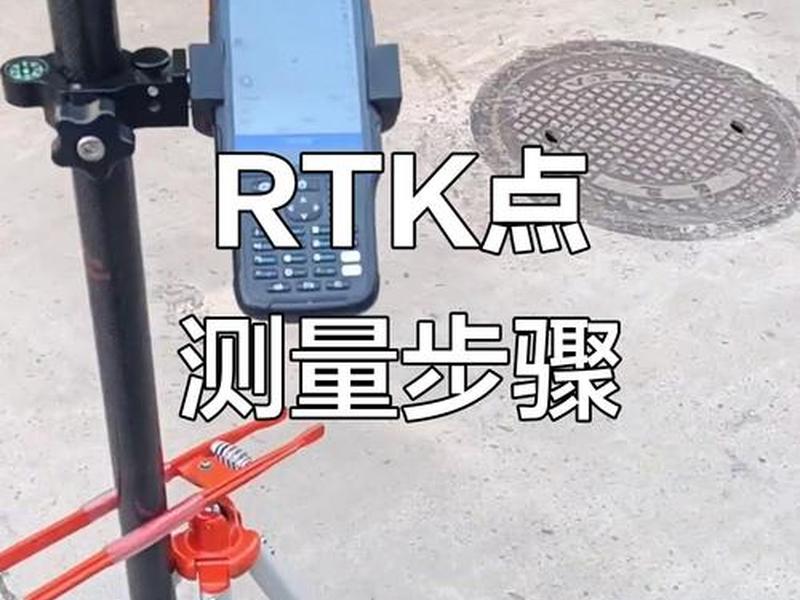

然后，依次测量所有公共点的WGS-84坐标。在软件中，将每个点测量得到的大地坐标与其已知的地方坐标配对输入。选择正确的转换模型（小范围常用四参数，大范围或跨椭球常用七参数），启动计算。软件会给出参数值及各点的残差。此时必须火眼金睛：检查残差是否均匀且符合精度要求（通常平面残差小于2厘米，高程残差小于3厘米）。若某个点残差异常大，需排查该点坐标是否错误或点位是否已移动。

参数计算完成后，绝不意味着大功告成。必须用未参与计算的、已知坐标的“检核点”进行外符合精度验证。用RTK测量这些检核点，比较测量值与已知值的差异。只有检核通过，这套参数才被认为是可靠可用的。

五、高程拟合的独特挑战

在施工中，平面位置和高程信息同等重要。RTK直接测量得到的是基于椭球面的大地高，而我们工程中使用的是基于水准面的正常高（即海拔高）。两者之间的差值称为高程异常，它在地形复杂的区域变化剧烈。

建立施工坐标系时，必须单独处理高程问题，即进行“高程拟合”。常用的方法有平面拟合和曲面拟合。平面拟合至少需要3个已知高程点，适用于地势平坦区域；曲面拟合至少需要6个点，能更好地模拟复杂地形的高程异常变化。通过拟合模型，RTK手簿可以在测区内，根据测量点的大地高，内插出精度相对较高的正常高，从而满足土方计算、坡度控制等工程需求。

六、常见问题与精妙解决方案

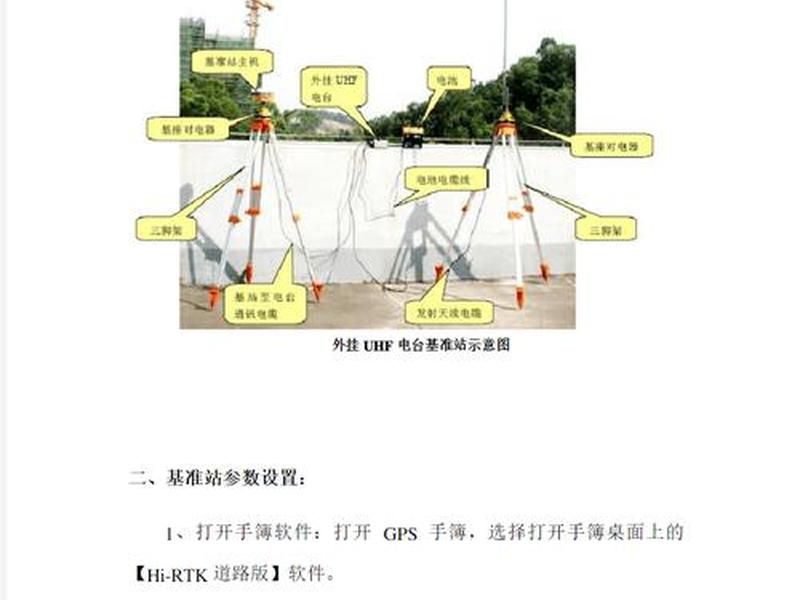

即使流程严谨，实践中仍会遭遇各种“拦路虎”。例如，参数计算后，平面坐标很好但高程对不上，这往往是因为输入控制点杆高错误或高程拟合模型选择不当，需要重新核对数据或尝试不同的拟合方法。又如，基准站架设在未知点上时，必须通过“单点校正”来确定基准站在地方坐标系中的概略位置，否则整个测量系统会产生系统性偏差。

另一个典型问题是信号不稳定或“飞点”。这可能是由于测区内有强电磁干扰、多路径效应（如靠近大面积玻璃幕墙或水面），或卫星截止高度角设置过低。解决方案包括选择更开阔的基准站位置、避开干扰源、适当提高截止角，并始终坚持在仪器显示“固定解”状态下才记录数据。记住，耐心与反复检核，是抵御一切测量风险的最佳盾牌。
