在显示技术狂飙突进的今天，两个缩写词正搅动着产业的神经：MiP与COB。它们时常被并列讨论，甚至被置于对立面，引发一场关于未来走向的激烈辩论。一个根本性的问题常常被喧嚣掩盖：MiP封装和COB，本质上是一种封装方式吗？ 表面看似南辕北辙的技术路径，背后是否隐藏着同源的基因与共生的宿命？本文将拨开迷雾，深入两者技术的，从多个维度剖析它们的异同、竞争与融合，揭示这场封装革命背后“殊途同归”的深刻逻辑。

本质探源：技术基因的异与同

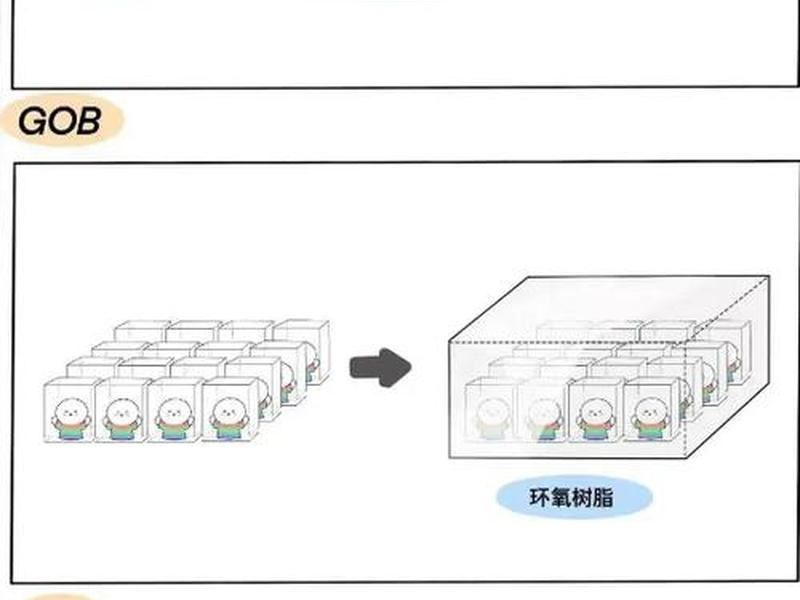

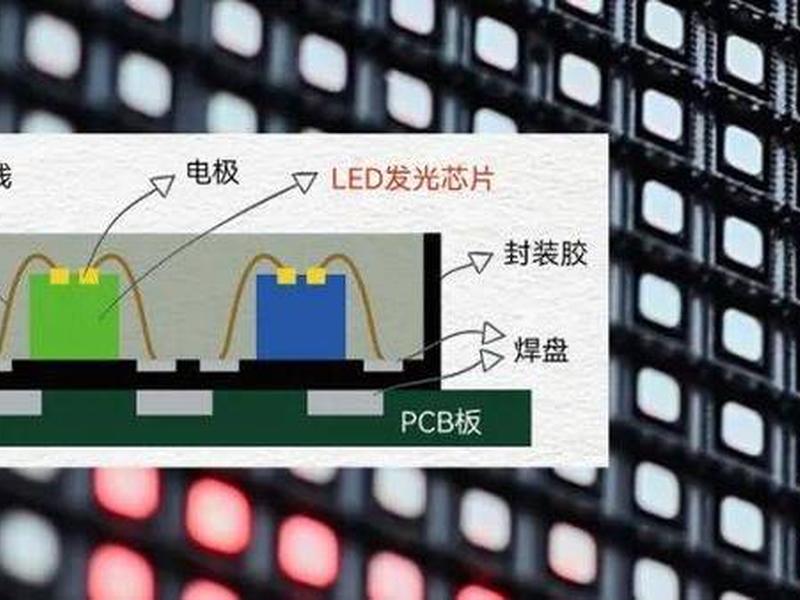

要厘清MiP与COB的关系，必须回归封装技术的本质。COB，即板上芯片封装，其核心在于“直”与“合”。它将微小的LED芯片直接固晶、焊接在电路基板上，随后进行整体覆膜封装，形成一个高度集成的发光单元。这个过程摒弃了传统SMD封装中先制作独立灯珠再贴装的步骤，追求的是极致的集成度和单元一体化。

MiP，意为芯片级封装，其路径显得更为“迂回”。它先将Micro或Mini LED芯片进行独立的、微型化的单元封装，制成一颗颗可独立处理的“种子”器件，然后再将这些器件通过表面贴装等方式集成到最终的显示基板上。简言之，MiP在芯片与最终显示屏之间，增加了一个预封装的中间层。

从最纯粹的定义看，它们并非同一种封装方式。COB是终点思维，直奔最终显示模块；MiP是分步思维，先封装成标准件，再二次集成。若将视野放大，MiP的独立封装单元，其本身就可以被视作一个超微型的、仅包含单一像素点的COB结构。这为两者关系的复杂性埋下了伏笔。

工艺对决：制造路径的分水岭

工艺路径的差异，是两者最直观的分野，也直接决定了它们不同的应用性格。COB工艺的链条相对紧凑。从芯片到终端显示模组，它在同一块基板上完成固晶、邦定、测试、封胶全流程。这种“一气呵成”的模式，缩短了制程，但也将所有的技术难点和风险集中在了后端集成环节，尤其是对巨量转移的精度和良率提出了地狱级的挑战。

MiP工艺则像一场精心策划的接力赛。第一棒是芯片级封装，将微米级芯片“放大”和“保护”成一颗颗易于处理的独立器件。这一步骤提前完成了对芯片的测试、分选和不良品剔除。第二棒才是将这些标准化器件贴装到显示背板上。这使得后端集成的难度得以分解和降低，能够更好地兼容现有庞大的表贴设备产能，在产业链过渡期展现出强大的亲和力。

一条路是攀登技术集成的高峰，另一条路是搭建产业兼容的桥梁。工艺的不同选择，让COB更像一位追求极致性能的“技术孤勇者”，而MiP则更像一位善于整合资源的“产业连接者”。

性能擂台：可靠性与成本的博弈

在显示效果的竞技场上，两者各有拥趸。COB凭借其一体化无缝隙的封装面，天然具备卓越的防护性能。没有裸露的焊点和金线，使其在防撞、防尘、防潮方面表现惊人，几乎杜绝了“死灯”现象，可靠性堪称堡垒。其面光源特性带来的视觉感受均匀、柔和，有效消除了颗粒感和眩光，在高端指挥控制、医疗诊断等对稳定性要求严苛的领域建立了权威。

MiP作为独立器件，在封装体层面也提供了保护，但其最终产品在模组层面仍存在器件间的微观间隙。其优势在于“成本控制”的潜在魔力。通过将巨量转移的难题前置并标准化，MiP有望利用更成熟的设备和工艺进行大规模生产，从而在达到相近显示效果时，打开降本增效的想象空间。尤其在P1.0以上间距的市场，其对传统表贴工艺的继承性，让其成为推动Micro LED技术下沉普及的急先锋。

这是一场“金刚不坏之身”与“灵活成本利器”之间的经典博弈，没有绝对的胜者，只有最适合的场景。

市场疆域：应用场景的合纵连横

市场从未简单地非此即彼。目前，两者的应用疆域呈现交叉渗透又各有侧重的格局。COB技术凭借其超高可靠性和优异的显示一致性，牢牢占据着超微间距市场的王座，在P1.0以下，尤其是对稳定性有变态要求的虚拟拍摄、高端会议室、广电演播等场景，几乎是无可争议的选择。

MiP技术则展现了更强的市场弹性和渗透力。它一方面向上攻坚，凭借技术改良不断侵蚀P1.0附近的超微间距市场；另一方面更重要的战略是“向下兼容”和“横向拓展”。它能够相对平滑地接入P1.5-P2.0甚至更大间距的现有市场，替代传统的SMD灯珠，将Mini/Micro LED的优良性能带入商业显示、高端零售、会议室等更广阔的空间，加速了先进显示技术的普及步伐。

与其说它们是争夺同一块蛋糕的对手，不如说它们是在共同将显示市场的蛋糕做得更大。COB开拓并坚守着技术的象牙塔尖，而MiP则致力于将塔尖的技术成果转化为更普遍的商业价值。

未来共生：从竞争到协同的进化

展望未来，MiP与COB的关系绝非“你死我活”的零和游戏，而是呈现出深刻的协同进化趋势。最有趣的视角在于：MiP可以视为COB技术的“预制化”和“模块化”延伸。 一个最前沿的例证是，行业领先的COB厂商正在利用其深厚的巨量转移和集成技术，反向进入MiP封装器件供应领域。这意味着，顶尖的COB技术能力，恰恰是生产高品质MiP器件的保障。

对于追求极致性能和集成度的终极产品，将多个MiP封装单元通过COB工艺进行二次集成，形成“MiP+COB”的复合技术路径，也已成为现实选项。这结合了MiP前期筛选的高良率和COB后端集成的可靠性优势。

技术的河流在此交汇。它们共享着对Micro LED芯片性能提升、巨量转移精度进步、材料成本下降等上游核心技术的共同渴求。在推动显示产业迈向更小间距、更高性能、更低成本的宏大征程中，MiP与COB更像是并肩作战的“双子星”，一者侧重产业化的现实路径，一者探索技术集成的终极形态。

产业启示：双轨驱动的智慧

MiP与COB的并行发展，给整个显示产业乃至科技行业上了一堂生动的战略课。它告诉我们，面对一项革命性技术，通往产业化的道路往往不止一条。一条是“升级”之路，如同COB，追求对现有技术链条的重构与极致优化，适合技术储备雄厚、追求定义未来的领导者。另一条是“替代”之路，如同MiP，追求与现有产业生态的最大化兼容，以渐进式创新降低 adoption 门槛，适合快速推动技术普及和市场扩张。

聪明的产业玩家，早已不再纠结于“站队”。而是选择“双轨驱动”，根据不同的产品定位、市场阶段和技术储备，灵活调配资源。这种战略弹性，使得企业既能攀登技术高峰，也能开拓广袤市场，最终在不确定性的技术浪潮中稳健航行。

总结归纳

回到最初的问题：MiP封装和COB是一种封装方式吗？ 从狭义的具体工艺路径看，它们确是不同的技术选择。COB是“直捣黄龙”的一体化集成，MiP是“分而治之”的标准化先行。从更广阔的产业视角和终极技术逻辑审视，它们又是“殊途同归”的同胞兄弟。它们共享着Micro LED这一技术源头，共同应对巨量转移、成本控制等核心挑战，并且在发展中相互渗透、彼此借鉴。

未来显示产业的画卷，并非由单一技术垄断。COB与MiP，正如硬剑与软鞭，一个代表可靠与极致的“重剑无锋”，一个代表灵活与普及的“绕指柔”。它们之间既有市场竞争的张力，更有技术共生的默契。这场封装技术的双生共舞，最终目的都是将那个被誉为“终极显示”的Micro LED梦想，以更快的速度、更优的成本、更可靠的方式，带入千家万户，照亮数字世界的每一个角落。理解这种“竞争下的共生，差异中的统一”，或许才是我们把握显示产业未来脉搏的关键。
