当您凝视一块高清LED大屏时，是否想过，那些构成璀璨画面的微小光点背后，正上演着一场决定行业未来的无声战争？这不是科幻小说，而是Micro LED显示领域最真实的“芯”片之争。随着Mini/Micro LED（MLED）市场以超过50%的年复合增长率狂飙，预计2028年规模将达360亿美元，一个根本性问题浮出水面：究竟哪种封装技术能赢得未来？答案的焦点，正汇聚于两大主流路径——MIP（Micro LED in Package）封装与COB（Chip on Board）封装。它们看似是技术路线之争，实则是关于产业链格局、成本控制与应用场景的深层博弈。本文将为您层层剥开迷雾，从多个维度深入剖析这两大技术的本质区别，揭示它们如何重塑我们眼前的视觉世界。

一、 制造工艺：一步到位与分步走

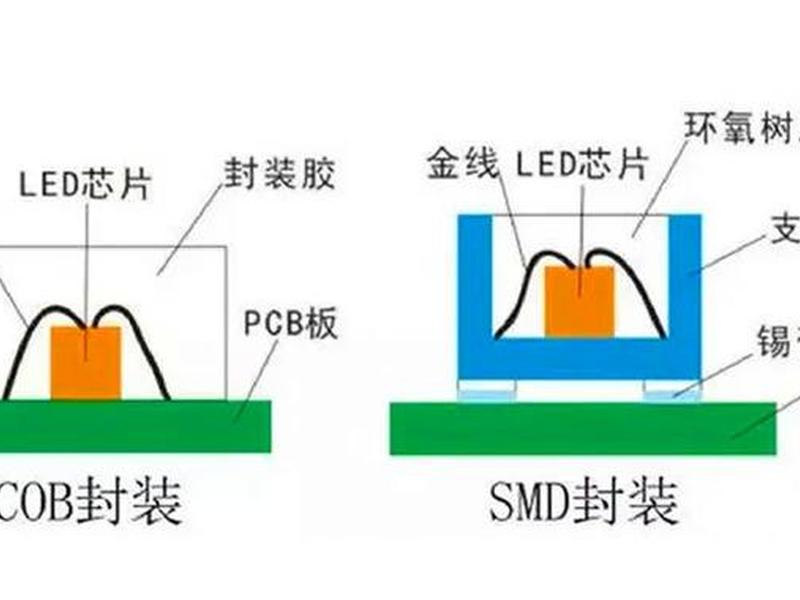

从最底层的制造逻辑来看，MIP与COB走上了截然不同的道路。COB封装奉行“集成化”哲学，堪称一步到位的终极简洁。它将数以万计的Micro LED芯片直接巨量转移并键合到驱动电路基板上，随后一次性完成整体封装覆膜。这个过程如同在电路板上直接“播种”芯片，形成了一个坚固的、不可分割的显示单元。这种高度集成的特点，使其在追求极致可靠性和防护性的场景中独树一帜。

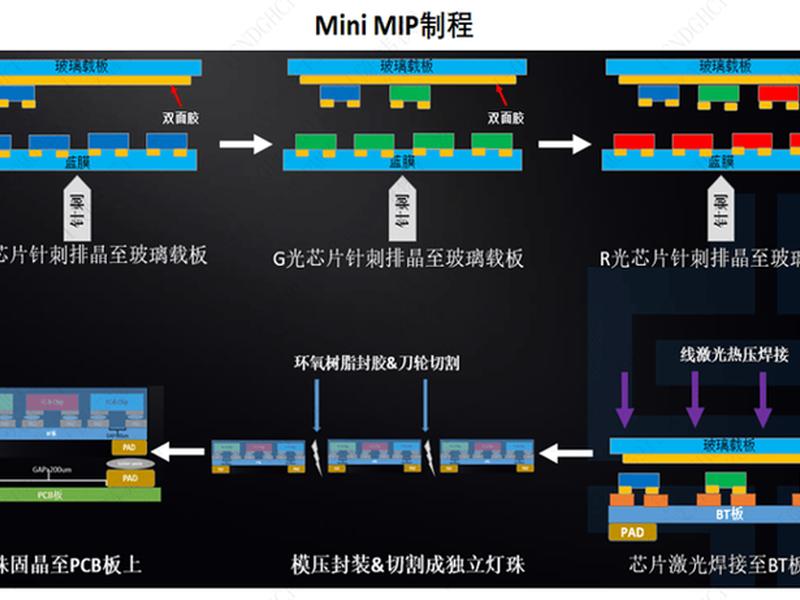

反观MIP技术，则采用了更为巧妙的 “分步走”策略。它首先将微米级的Micro LED芯片进行独立的“芯片级封装”，将其预制成一颗颗独立的、可分离的灯珠器件。这一步如同为脆弱的芯片穿上了坚固的“铠甲”，并放大了其电气连接点。随后，这些预制好的MIP器件再通过成熟的表面贴装（SMT）工艺，像贴装传统LED灯珠一样装配到基板上。这种两步法，本质上是将COB中一次完成的超高难度巨量转移，分解为“封装环节转移”和“贴装环节转移”两个步骤，从而巧妙地降低了单次操作的工艺难度和精度要求。

这种工艺路径的分野，直接导致了产业链分工的不同。COB倾向于更短的产业链，终端企业可以深度整合从芯片到模组的制造，构建技术壁垒。而MIP则更适配现有的、成熟的表贴工艺产业链，让封装环节独立出来，可能催生专业的MIP器件供应商，降低了品牌进入高端显示市场的门槛。工艺的选择，从一开始就埋下了不同生态的种子。

二、 性能表现：坚固可靠与极致画质

在性能的竞技场上，两者各显神通。COB技术因其“整体封装”的特性，在坚固性、可靠性和防护性方面几乎做到了极致。整个显示单元被一层坚固的封装胶体完整覆盖，没有外露的焊点和灯珠，能够有效防尘、防潮、防撞击，尤其适合指挥监控中心、户外数字标牌等环境复杂、需要7x24小时稳定运行的严苛场景。其整体性也带来了良好的散热表现，有助于延长产品寿命。

MIP技术则在显示画质，尤其是光学表现上追求卓越。由于每个MIP器件都是独立封装，可以通过更精确的光学设计来优化出光。例如，采用黑胶填充工艺可以有效减少像素间的光串扰，提升对比度；其Micro级芯片本身黑区占比更高，能让屏幕在显示黑色时更加深邃纯粹，从而获得更高的对比度和更惊艳的视觉体验。独立的器件允许在生产中进行更精细的“分光分色”筛选，从而确保整屏亮度和色彩的高度一致性，满足高端影院、虚拟拍摄等对画质有极致要求的领域。

MIP的独立封装结构也是一把双刃剑。在超微间距（如P0.5以下）应用中，要实现如此高密度的表贴，其工艺难度本身已不亚于COB的巨量转移。而且，多道封装层可能引入更多的光学界面，处理不当易产生麻点或大视角下的亮度均匀性问题。COB的一体化结构则从根本上避免了这类界面风险。

三、 成本与良率：规模效应与降本路径

成本，是任何技术走向普及的生命线。在成本竞赛中，MIP与COB在不同阶段和不同场景下各有胜负。在技术导入和中等间距市场，MIP常被视为更快的降本路径。因为它能够最大限度地利用现有庞大的SMT表贴产业链，无需设备进行颠覆性改造，初期投资门槛相对较低。对于希望快速将Micro LED技术导入P1.2至P2.0等间距市场的厂商而言，MIP是一条捷径。

COB技术的成本逻辑则更侧重于 “终极规模效应”和全产业链整合。虽然其前期在巨量转移、整体封装上的技术和设备投入巨大，但随着生产规模扩大、良率提升，其较短的工艺流程（省去了独立的灯珠封装环节）在材料成本和综合制造成本上具备长期潜力。尤其是在超微间距领域，当像素点密度达到天文数字时，COB一体化制造的效率优势可能更加明显。有观点认为，在P1.0以下的“深水区”，COB可能是更具成本竞争力的终极解决方案。

两者的成本博弈还深刻体现在“修复”这一关键环节。COB模组一旦有个别芯片损坏，在整体覆膜后修复极其困难，可能导致整个模组报废，对初始良率要求极高（需达到99.9999%以上）。而MIP作为独立器件，可以在贴装前进行严格筛选，贴装后如有坏点，理论上也更容易进行更换维修，这降低了对单一环节极限良率的依赖，从系统层面管控了成本风险。

四、 应用疆界：替代传统与开辟新域

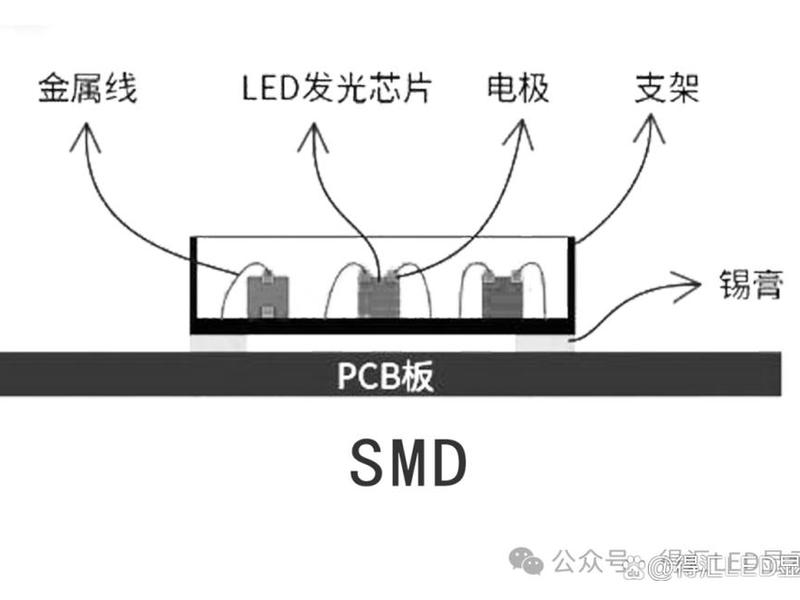

不同的技术特质，自然划定了不同的应用疆界。MIP技术扮演着 “革新者”与“替代者” 的角色。它的核心使命之一，是利用Micro LED芯片的优越性能，去逐步替代传统LED直显中使用的、较大尺寸的SMD灯珠。这使得它能够快速渗透到会议室、商业展示、高端零售等现有的P1.5以上间距市场，推动这些领域以更低的升级成本迈入Mini/Micro LED时代，享受更优的画质。

COB技术则更像是一位 “拓荒者” ，专注于开辟此前难以触及的新领域。其无缝隙、高可靠、可弯曲的特性，使其在室内超小间距微间距显示（如高端指挥中心）、异形屏、曲面屏、以及虚拟像素、XR虚拟拍摄等创新应用中不可或缺。在这些追求无缝视觉体验和特殊形态的场景中，COB几乎是目前唯一成熟的选择。

有趣的是，在超高清虚拟影棚、高端家庭影院等顶级应用场景，两者的界限正在模糊。MIP凭借出色的黑场表现和一致性崭露头角，而COB则以无可挑剔的坚固性和整体性坚守阵地。未来，应用场景不会是非此即彼的选择，而将是根据具体需求在性能、成本、可靠性之间寻找最佳技术平衡点的结果。

五、 技术融合：竞争背后的共生演进

如果我们仅将MIP与COB视为简单的竞争或替代关系，那就大大低估了技术发展的复杂性。事实上，它们正呈现出深刻的 “殊途同归”与“技术融合” 趋势。从本质上看，一个独立的MIP器件，可以视作一个仅包含单个像素点的、最小单元的“COB”。而当多个Micro LED芯片被集成封装在一个稍大的单元内时，就形成了所谓的“N合1”或IMD技术，这已是向COB理念的靠拢。

更有前瞻性的视角是，MIP可以成为COB的上游原材料。即先通过MIP工艺制造出高性能、高一致性的独立器件，再将这些器件通过COB级别的巨量转移和集成技术，二次加工成最终的显示模组。这种“MIP+COB”的混合模式，结合了MIP在芯片级封装和分选上的优势，以及COB在终端集成和可靠性上的长处，可能是攻克P0.5以下超微间距显示难题的可行路径。

行业的领先企业大多选择“两条腿走路”，同时布局MIP和COB技术。这并非简单的技术备份，而是基于对市场分层和技术演进的前瞻判断。MIP与COB的关系，远非零和博弈，而是在共同的Micro LED技术基石上，根据不同市场段的需求，衍生出的不同解决方案，它们共同推动着显示技术向更小、更亮、更可靠的未来迈进。

六、 未来展望：生态构建与无限可能

展望未来，MIP与COB的竞赛，将超越封装技术本身，升维至 “生态构建”能力 的比拼。MIP技术因其标准化、器件化的特点，更容易与玻璃基板、驱动IC等产业链其他环节进行模块化整合，有望快速构建一个开放、高效的产业生态，加速Micro LED在消费电子（如车载显示、可穿戴设备）领域的普及。

COB技术则可能走向更深度的垂直整合，终端品牌通过掌控从芯片到模组的全链条，打造性能与体验壁垒，牢牢占据高端专业市场的制高点。两者都在向更前沿探索：通过与量子点材料、AI像素补偿算法、乃至柔性可拉伸基板结合，共同解锁透明显示、可折叠屏幕、元宇宙交互终端等前所未有的应用形态。

这场封装技术的王者之争，没有简单的输家赢家。它更像是一场驱动整个显示产业裂变与升级的双引擎。MIP以其对现有产业的亲和力和快速迭代能力，铺就普及之路；COB以其极致的集成性和可靠性，树立性能标杆。它们的并行发展与相互交融，最终将把更震撼、更清晰、更无处不在的视觉体验，带到我们每个人面前。
