在当今电子设备向着更轻薄、更高性能、更低功耗狂飙突进的时代，两项看似分属不同领域的技术——MIP（Micro LED-in-Package）封装与PMIC（电源管理集成电路）封装——正悄然成为决定产品成败的幕后英雄。前者是点亮未来超高清、柔性显示世界的核心引擎，后者则是确保所有电子设备稳定、高效运行的“电能心脏”。它们虽职责迥异，却共享着半导体封装工艺的精密与智慧，共同勾勒出下一代电子产品形态的底层蓝图。本文将深入解析MIP封装那令人惊叹的工艺流程，并探寻PMIC封装高度集成的奥秘，揭示它们如何以毫米乃至微米级的创新，撬动万亿级的产业变革。

MIP封装：微缩世界的精密舞蹈

MIP封装绝非简单的芯片封装，它是一场在微观尺度上进行的精密“外科手术”。其核心目标是将尺寸小于50微米的Micro LED发光芯片，从原始衬底上剥离，并精准、高效地“移植”到新的载板之上，最终形成独立、可靠的显示像素单元。

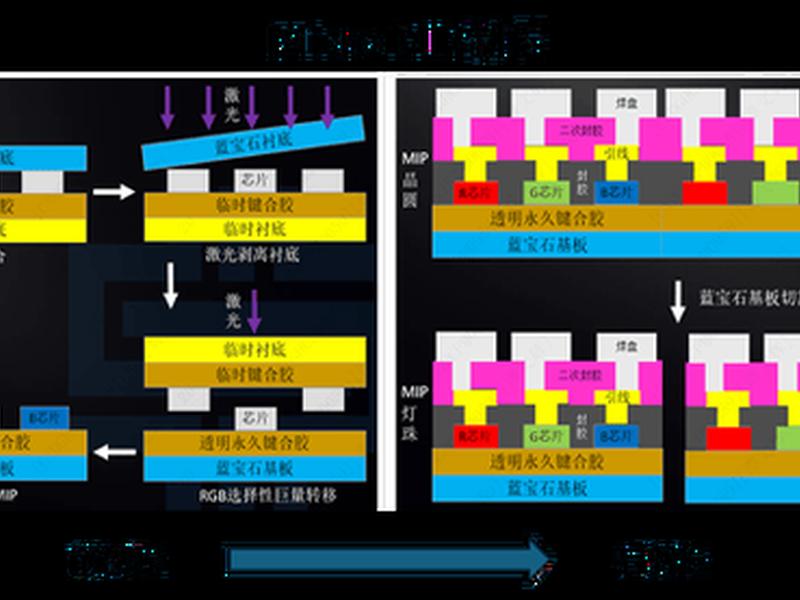

工艺流程的第一步是“巨量转移”。想象一下，需要将数万颗比头发丝还细的微型芯片，在一分钟内精准放置到预定位置，误差不能超过5微米。这依靠的是激光剥离等尖端技术，如同用光之镊子进行微观排列，其效率与精度直接决定了后续生产的可行性与成本。这一步的成功，为后续的封装奠定了物理基础。

紧接着是“扇出型封装”的魔法。Micro LED芯片的电极焊盘极小，直接与电路板连接难度极高，良率堪忧。MIP技术通过半导体级的重新布线工艺，在芯片周围“扇出”并放大这些电气连接点。这就像为微小的芯片接上了易于焊接的“延长线”，大幅降低了对下游PCB电路板精度的苛刻要求，使得利用现有成熟设备进行大规模生产成为可能，是平衡性能与成本的关键创新。

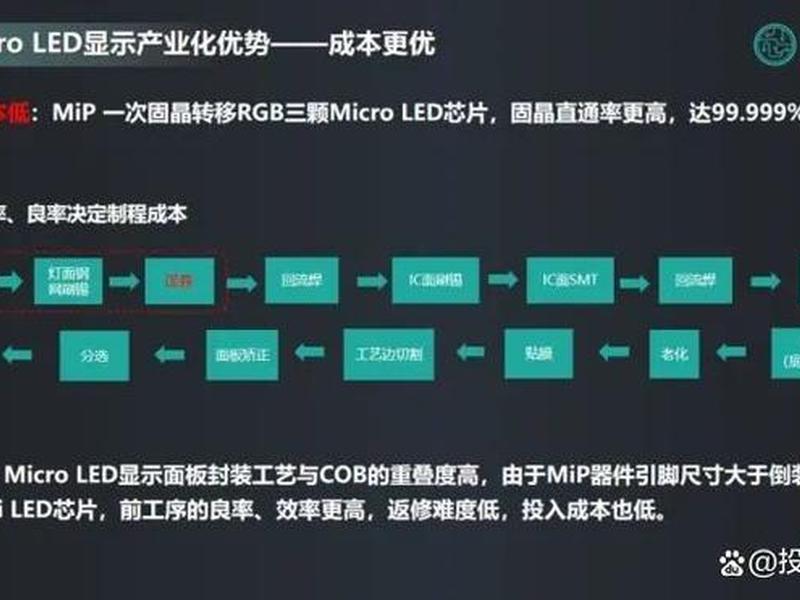

最后是检测、分选与集成。经过封装的MIP单元被切割成独立的器件，并经过严格的光电性能测试与分选，以确保亮度与色彩的高度一致性。随后，这些“合格”的MIP器件通过表面贴装技术，被高密度地集成到最终的显示背板上。整个流程环环相扣，体现了从芯片级处理到系统级集成的无缝衔接，是半导体工艺与显示技术深度融合的典范。

PMIC封装：高度集成的能量枢纽

如果说MIP封装关乎“光的塑造”，那么PMIC封装则关乎“电的驯服”。在现代电子设备这个复杂的微型王国里，处理器、内存、屏幕、传感器等不同“器官”需要不同电压、电流和时序的电力供应。PMIC就是将多种电源管理功能浓缩于方寸之间的高度集成解决方案。

其核心价值在于极致的空间与效能整合。传统分立电源方案需要多个独立的稳压器、转换器和保护电路，占用大量宝贵的电路板空间，设计复杂且能效管理困难。而先进的PMIC封装将降压、升压、低压差稳压、电池管理、功率路径管理乃至通信接口等功能模块，通过先进的BCD等工艺集成于单颗芯片之内。这种集成不仅极大节省了面积，简化了设计，更通过内部优化降低了功耗，提升了整体系统的可靠性与响应速度。

封装技术本身也是性能的关键。为了应对日益增长的功率密度和散热挑战，PMIC采用QFN等具有良好热性能的封装形式，确保芯片在高负载下稳定工作。“统一封装策略”等设计理念，使得引脚兼容的PMIC系列产品可以灵活替换，帮助制造商快速迭代产品，降低开发风险与成本。

面向汽车电子、可穿戴设备等严苛应用，PMIC封装还集成了高级监控、故障保护与功能安全机制。例如，一些车载PMIC可满足ASIL-B等级的功能安全要求，确保在极端环境下电源系统的万无一失。这种在封装内实现的系统级安全设计，是分立方案难以企及的，彰显了集成化封装的战略优势。

技术挑战与产业化博弈

尽管前景广阔，但通往产业化的道路布满荆棘。对于MIP而言，一致性与可靠性是悬顶之剑。如何保证数百万颗Micro LED芯片在亮度、色度上完美统一，是巨大的技术挑战。多层封装材料间热膨胀系数不匹配可能导致界面应力，引发“麻点”或“暗亮”等光学缺陷，这些都需要在材料科学与工艺细节上持续突破。

PMIC则面临着性能、成本与灵活性的永恒三角挑战。高度集成虽好，但有时客户需要极致的定制化电源方案。市场呈现出集成化与模块化并存的趋势。随着工艺节点演进，如何在更小的芯片内处理更高的电压和电流，对封装散热和电气隔离提出了更严苛的要求。国产PMIC在向高压、高功率密度领域进军时，封装技术的自主创新尤为关键。

这场博弈也是产业链的协同竞赛。MIP的成熟不仅依赖封装厂，更需要上游Micro LED芯片成本的下游显示面板制造工艺的配合。PMIC的进阶同样需要代工厂先进BCD工艺的支持和与终端系统厂商的深度联动。谁能更快地构建起稳定、高效、低成本的产业链生态，谁就能在新一轮技术普及中占据主导。

未来展望：融合与超越的无限可能

技术的尽头是融合。我们已能看到一些令人兴奋的交叉趋势。例如，MIP封装理念可能向光电集成领域延伸。未来，是否可能将Micro LED显示芯片与相关的驱动、电源管理单元以更先进的方式集成在同一个封装内？这种“显示+电源”的异构集成，将极大简化AR眼镜等空间极度受限设备的内部结构。

而对于PMIC，其智能化与自适应能力将是下一站。集成AI处理单元，使其能够实时学习设备使用模式，动态优化电源分配策略，实现真正的“认知型”电源管理。在新能源汽车和物联网领域，这种智能PMIC将成为能效革命的核心。

更宏观地看，MIP与PMIC封装技术的演进，共同指向了半导体技术的终极追求：在更小的空间内，实现更复杂、更高效、更可靠的系统功能。它们一个负责呈现绚烂的信息世界，一个负责构筑稳定的能量基石，共同定义了下一代智能终端的形态与体验极限。当封装技术不再仅仅是保护，而是成为性能增强与功能创新的主战场时，我们迎来的将是一个真正“无形胜有形”的电子新时代。
