在电气控制柜与自动化设备的面板设计中，每一毫米的精度都至关重要。想象一下，一个布满按钮、指示灯和触摸屏的控制面板，犹如设备的大脑与操作者对话的窗口。而确保这些元件能严丝合缝地安装，背后依赖的正是EPLAN面板开孔图。它不仅是图纸上的一组线条和圆孔，更是连接虚拟设计与物理制造的核心桥梁，是确保生产效率与产品质量的“精准手术蓝图”。本文将带您深入探索EPLAN面板开孔图的奥秘，揭开其从数据准备到生成输出的完整流程，助您掌握这项提升设计效率与准确性的关键技能。

开孔图的本质与核心价值

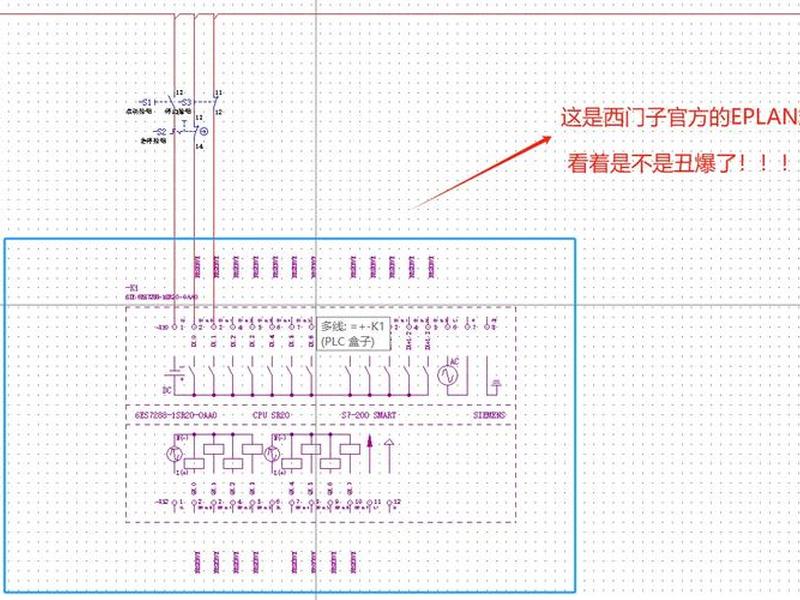

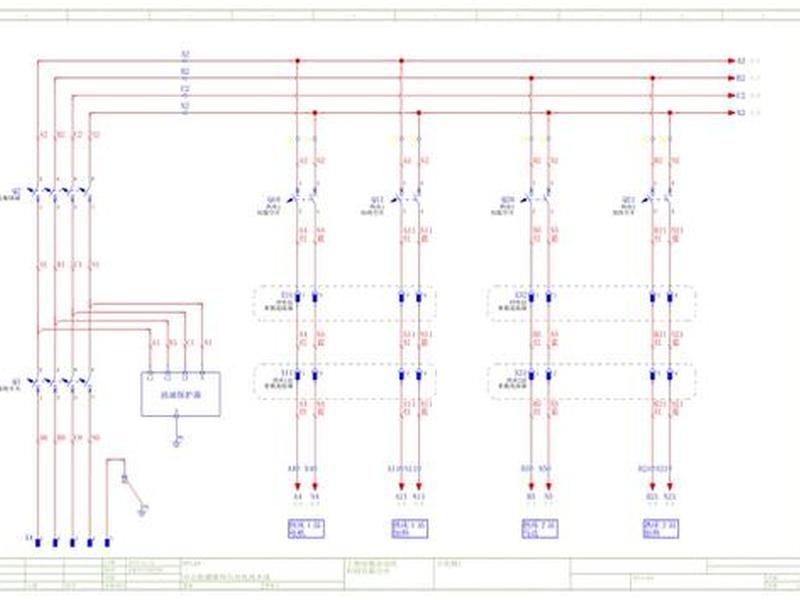

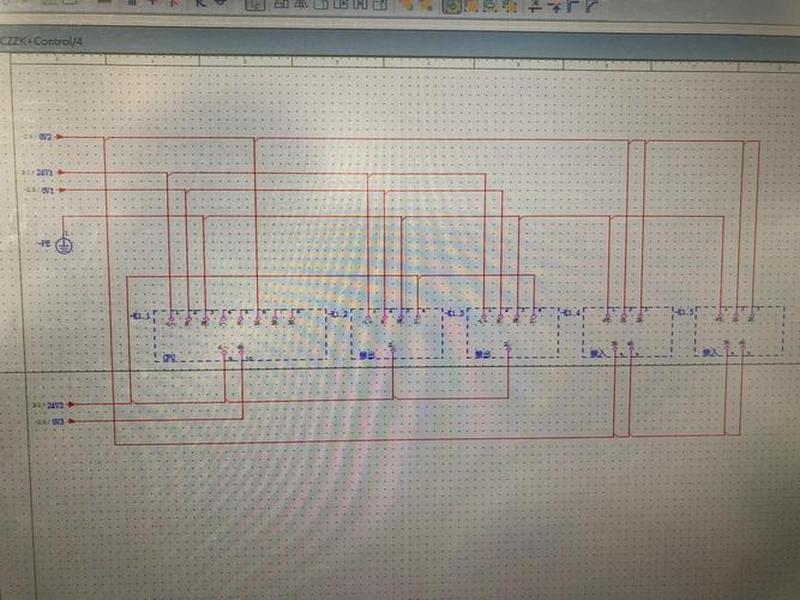

EPLAN中的面板开孔图，绝非简单的孔位示意图。它的本质是一套基于三维模型或精确尺寸数据的数字化制造指令。在电气工程领域，面板上需要安装的元件主要分为两类：一类是安装在门板上的操作与指示元件，如急停按钮、信号灯和触摸屏；另一类则是安装在安装底板或支架上，需要开地脚固定孔的元件。

生成准确开孔图的核心前提是拥有部件的三维模型或精确的外形与开孔尺寸数据。这确保了图纸上的每一个孔，无论是圆孔、方孔还是腰型孔，其位置、大小和类型都能与实物元件完美匹配。其核心价值在于将设计意图无损地传递给生产环节，实现“所见即所得”，避免因开孔错误导致的部件无法安装、工期延误和材料浪费，是数字化设计迈向智能制造的关键一步。

开孔数据的两种构建逻辑

在EPLAN中定义钻孔排列样式，主要遵循两种逻辑路径。第一种是以部件的左下角为绝对基准点。这种方法要求预先计算出每一个开孔中心相对于该基准点的精确X、Y坐标。对于规则排列或已有精确坐标数据的部件，这种方法直接而高效。数据填写后，系统能自动在二维视图中生成清晰的开孔排列图。

第二种方法则更为灵活，它直接基于开孔尺寸图本身的数据，再通过设置X和Y方向的偏移量来校准位置。这种方法尤其适用于开孔尺寸相同但外形不同的元件。例如，当某个品牌的部件缺货，需要临时替换为另一个品牌时，如果安装孔位一致，便可直接调用已有的钻孔样式，仅需调整偏移量以适应新的外形尺寸，极大地提升了设计复用率和应对变化的灵活性。

三维模型与二维数据的巧妙融合

面对“没有三维模型就无法生成开孔图”的常见困惑，EPLAN提供了巧妙的解决方案。实际上，生成开孔视图并不总是需要复杂精细的3D模型。有时，一个简单的、仅包含部件外形尺寸（宽、高、深）的三维轮廓便已足够。在部件库中录入这些基础三维值，软件便能构建一个简化的三维表示，从而支持开孔图的生成。

更进一步的技巧是使用图形化方式定义钻孔样式。用户可以在宏项目中创建模型视图页，直接导入元器件的STEP或DWG格式文件，或者手动绘制外形轮廓。随后，在开孔位置绘制相应的图形（如圆形代表圆孔），并将其图层属性定义为“图形，生成钻孔排列样式”。这种方法直观且便于追溯修改，特别适用于形状复杂的元器件。

钻孔排列样式的定义与规范

钻孔排列样式的定义是通过系统化地填写“切口”数据完成的，而非手动绘制。需要定义的关键参数包括：钻孔类型（如钻孔、螺纹孔、方孔等）、孔的中心坐标（X, Y位置）以及尺寸参数。对于方孔，其坐标通常指孔的中心点，而长和宽则作为独立的尺寸参数录入。

建立规范的命名规则对于管理大量的钻孔样式至关重要。建议将钻孔排列样式的名称与部件类型编码或系列号统一起来。这样不仅能方便查找和调用，也便于后期维护和更新，确保项目文件中数据的一致性与清晰度，是团队协作和知识沉淀的良好实践。

关键步骤：区域大小的定义

一个常被忽略却至关重要的步骤是定义“区域大小”。在EPLAN中，插入安装板后，需手动定义其加工区域。这个区域大小从生产技术角度定义了数控机床的加工范围。机床需要一个明确的零点坐标和加工面边界，以计算所有钻孔和铣削操作的精确坐标。

手动定义区域大小后，虽然在图形界面可能看不到明显变化，但这条信息是准确生成生产所需钻孔视图的强制性前提。它确保了开孔图数据能够被下游的数控设备正确识别和执行，是连接设计图纸与物理制造之间不可或缺的工艺桥梁。

从设计到生产的无缝流转

当所有前期工作——部件数据准备、钻孔样式定义、区域大小设定——完成后，生成开孔图便水到渠成。设计师在完成面板的3D布局后，可以一键生成对应的二维钻孔视图。这张图纸清晰标注了所有元件的开孔位置、形状和尺寸。

最终生成的这份面板开孔图，可以直接用于指导激光切割、数控冲孔或铣床加工。它实现了电气设计数据与机械制造数据的无缝对接，将设计效率与生产精度提升到了新的高度。通过标准化和自动化的流程，EPLAN确保了从创意到成品之间路径的精准与高效。

掌握核心，赋能高效设计

EPLAN面板开孔图，这张看似简单的图纸，实则是凝聚了数字化设计智慧与制造工艺要求的结晶。它跨越了电气与机械的界限，将部件的虚拟模型转化为机器可读的加工指令。从理解开孔数据的双重构建逻辑，到活用三维与二维数据，再到严格遵守样式定义规范与区域定义流程，每一步都关乎最终产品的品质与项目实施的顺畅。

深入掌握EPLAN面板开孔图的制作，意味着设计师不仅是在绘图，更是在构建一套精准的生产语言。它让设计摆脱了猜测与试错，让制造告别了误解与返工。在智能制造的时代背景下，用好这把“精准手术刀”，无疑是提升企业核心竞争力、实现降本增效的关键一环。当每一个孔位都分毫不差，控制面板所承载的，便是百分之百的可靠性与专业性。
