在现代工业与日常生活中，“面板”无处不在——它可能是你手机屏幕的精密载体，厨房里光洁的台面，或是电子设备中承载电路的核心基板。看似简单的“面板”二字，背后却隐藏着一场从原始材料到功能成品的精密蜕变之旅。无论是液晶显示器中纤薄如纸的显示面板，还是家具中坚实厚重的石材台面，其制作过程都融合了材料科学、精密工程与艺术设计的智慧。本文将深入剖析面板制作的基本工艺流程，揭开这层看似平凡表面下的非凡制造世界。

一、基石初定：材料甄选与基材准备

任何卓越面板的诞生，都始于对材料的苛刻甄选。这是决定最终产品性能、寿命与美学价值的根基。对于液晶显示面板，其核心基材是超薄的玻璃基板，要求具备极高的平整度、透光率和热稳定性，以承载后续数以亿计的晶体管阵列。而石材台面板的选料则是一场对自然造物的寻觅，需要考察荒料的色泽均匀性、纹理走向、是否存在隐性裂纹或色斑，以确保大面积板材的视觉一致性。

选料之后，便进入基材的成型准备阶段。对于电子类面板，如PCB（印刷电路板）双面板，需对FR-4环氧树脂玻璃布基板进行精密切割，尺寸公差常需控制在±0.1毫米以内，并进行严格的去毛边和清洁干燥处理，防止后续覆铜时产生气泡或结合不良。石材面板则需通过大型锯切设备，将荒料切割成预定厚度的毛板，切割过程中需持续喷水降温，并避免对石材结构造成内伤。这一阶段看似基础，实则如同建造摩天大楼前的地基勘探与夯实，任何微小的瑕疵都将在后续工序中被放大，乃至导致整板报废。

材料的预处理同样关键。液晶玻璃基板需要经过精密清洗，去除微粒与离子污染；石材毛板则可能需要进行“刷胶”填补天然微孔或裂纹，使用专用树脂在粗磨后渗透加固，待其固化后再进行细磨，这能极大提升成品板的强度与光泽度。基材准备的精益求精，为后续所有精雕细琢的工艺铺设了一条平坦而坚实的起跑线。

二、精密构图：图形转移与电路蚀刻

对于功能性电子面板，尤其是液晶面板与电路板，核心的“灵魂”在于其表面精密的微观电路。这一过程犹如在方寸之间绘制一座城市的交通网络，精度要求达到微米乃至纳米级别。以TFT-LCD阵列工艺为例，其开端是在超洁净车间内，于玻璃基板上沉积一层ITO（氧化铟锡）透明导电薄膜。这层薄膜必须均匀如镜，为后续“布线”提供画布。

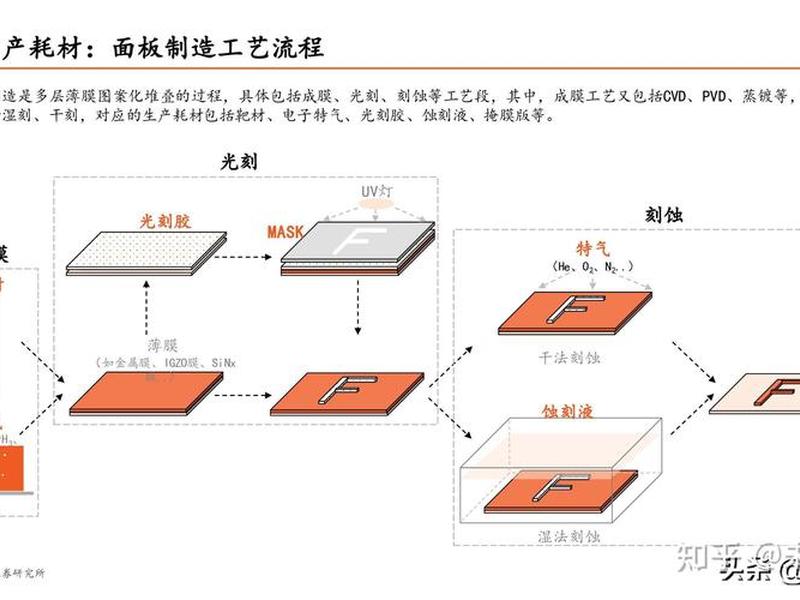

接下来便是充满光与影魔法的“图形转移”关键步骤。首先在ITO薄膜上均匀涂覆一层光刻胶，然后覆盖上预先设计好电路图案的光刻掩模版。在紫外光的照射下，掩模版上的图形被精准投射到光刻胶上，受光区域发生化学变化。经过显影液冲洗，未曝光部分的光刻胶被溶解移除，从而在ITO层上形成与设计图案完全一致的抗蚀刻保护层。这个过程需要极其精准的对位和曝光能量控制，堪比在头发丝上雕刻微缩版的世界地图。

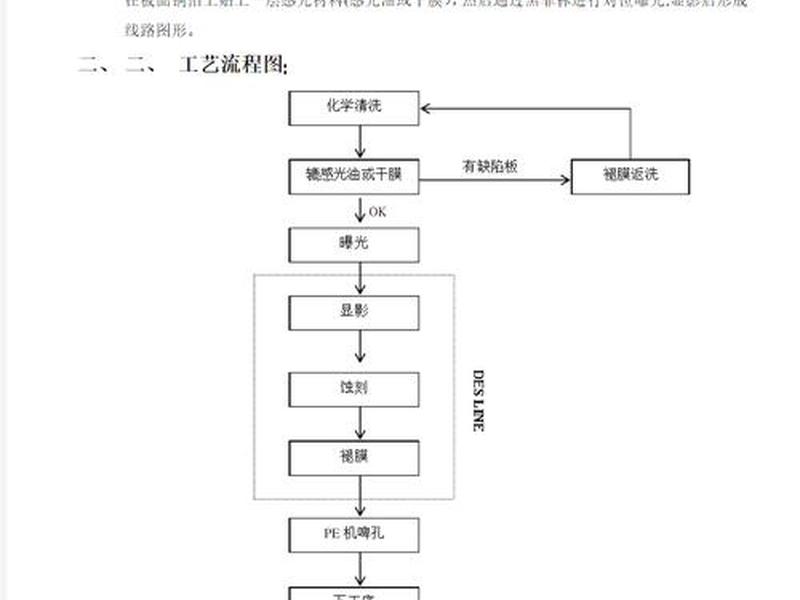

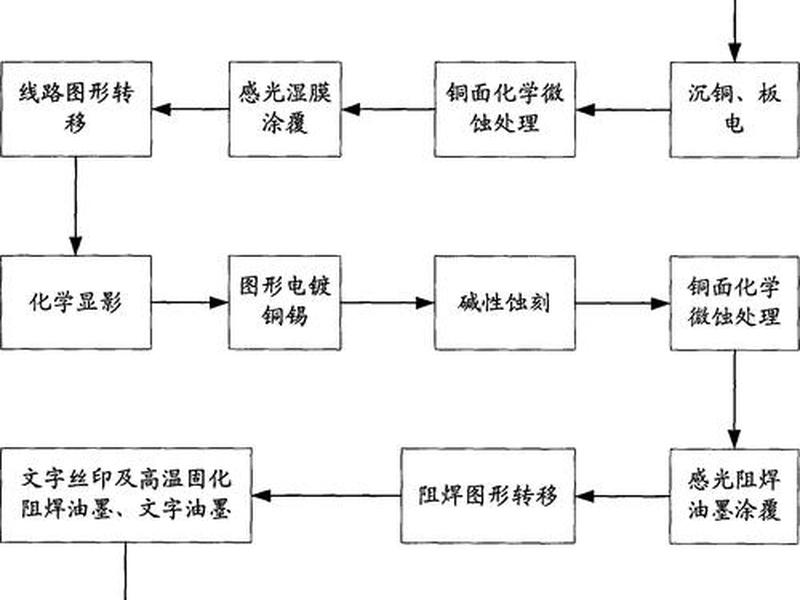

通过化学蚀刻液，将没有光刻胶保护的ITO薄膜部分腐蚀掉，留下设计所需的精细电极线路。蚀刻完成后，再用强碱液剥离剩余的光刻胶，一块布满透明导电路径的玻璃基板便初现雏形。对于PCB双面板，此原理类似，只不过基材是覆铜板，最终形成的是铜质线路。这一整套“薄膜沉积-光刻-蚀刻-剥膜”的循环，在液晶面板的Array制程中可能需要重复5次以上，层层叠加，最终构建出驱动数百万像素的复杂三维电路结构，其复杂与精密程度令人叹为观止。

三、核心灌注：功能层构建与封装

图形电路构成了面板的“神经系统”，而功能层的构建则是赋予其“生命”与“感官”的过程。在液晶面板的中段Cell制程中，经过Array工艺的TFT基板需要与彩色滤光片基板精密对位贴合，两者之间注入液晶材料，并被密封成盒。这个间隙仅有几微米，必须全球均匀，否则将导致显示不均。液晶分子在此间隙中，通过TFT电路的控制进行有序排列，从而调制背光光线，实现明暗变化。

与此另一场“光影革命”在面板背部悄然进行，那就是背光模组的构建。由于液晶本身不发光，需要独立的背光系统提供均匀的光源。从早期的CCFL冷阴极灯管到如今主流的LED背光，其核心挑战在于如何将点状或线状光源转化为均匀的面光源。这依赖于导光板与多层光学膜片（如扩散板、增亮膜）的协同工作。侧置的LED光线射入导光板边缘，通过其底部精密的网点设计，在内部经过无数次反射与折射，最终从正面均匀射出，再经由扩散片进一步匀化，确保屏幕每一个角落的亮度与色温都保持一致。

对于像OLED这样的自发光面板，功能层构建则是另一番景象，其核心在于有机发光材料的精准蒸镀。尤其是在大尺寸面板生产中，如何在巨大的基板上，通过精密金属掩膜板（FMM），将红、绿、蓝发光材料蒸镀到对应的子像素位置上，且厚度均匀、无混色，是业界公认的技术壁垒。蒸镀机的腔体环境、温度控制、掩膜板张网精度共同决定了蒸镀的成败，这也是大尺寸OLED面板成本高昂、制造难度大的核心原因之一。

四、集成组装：模组整合与最终测试

当核心功能部分制备完成，面板便进入了后段模组组装阶段。这是将多个子系统整合为一个可工作整体的过程。对于液晶面板，需要将液晶面板（Cell）与背光模组、驱动IC、印刷电路板（PCB）以及外框等精密组装在一起。驱动IC通过一种称为“压合”的工艺，利用异向性导电胶与面板边缘的引线端子连接，实现信号传输。背光模组则被精准地放置在液晶板后方，并用金属或胶框进行固定，确保结构稳固且不影响光学性能。

在石材台面板的加工中，“集成”体现在粘接与异型加工上。对于需要无缝拼接的L形或U形台面，各部件在定厚、磨边后，需使用专用石材胶进行粘接。调胶颜色需与石材色泽无限接近，施胶需均匀饱满，并在恒定压力下固化，才能实现肉眼难辨的“无缝”效果。随后进行台盆孔、水龙头孔的开设，这要求定位绝对精准，切割平滑，避免崩边。

无论是电子面板还是石材面板，最后的测试与检验都是通往成品的关键闸口。液晶面板需经过点亮测试，检查是否有亮点、暗点、线条缺陷、色彩均匀性等。还会进行高温老化测试，模拟长期使用状态，筛除潜在缺陷品。石材台面板则需要经过严格的尺寸复核、表面光洁度检查、拼接缝检验以及承重测试。只有通过这些严苛考验的面板，才能被允许包装出厂，走向广阔的应用世界。

五、表面精饰：打磨抛光与防护处理

这是赋予面板最终触感与视觉魅力的“化妆”环节。对于石材台面板，从大切出来的毛板到光可鉴人的成品，需要经历一场“磨砺”。通常从粗磨开始，使用粒度较粗的金刚石磨块去除锯切痕迹，逐步过渡到中磨、细磨，最后进行抛光。抛光时使用抛光膏和高速抛光机，在摩擦产生的高温下，使石材表面矿物熔融形成玻璃质光泽层，宛如为其镀上一层晶莹的肌肤。随后可能还会进行防污、防水等纳米级涂层处理，提升其抗污耐用性。

对于液晶面板，其表面精饰更多是功能性的。在面板最外层，会贴附一层偏光片，这是液晶显示的关键组件，它只允许特定振动方向的光线通过。还会增加防眩光（AG）、防指纹（AF）或抗反射（AR）等光学涂层，以提升用户在强光下的观看体验和日常使用的清洁便利性。这些薄膜的贴附需要在无尘环境中进行，确保无气泡、无尘埃颗粒。

即便是看似简单的木质砧板面板，其边缘的圆角处理、表面的精细砂光（从80目到320目甚至更高目数逐步打磨），以及最终涂抹食品级木蜡油进行密封和养护，都是提升用户体验、延长产品寿命不可或缺的精饰步骤。表面处理的终结，意味着面板从一件工业半成品，真正蜕变为一件兼具功能与美学的完整产品。
