在电气工程设计的数字王国里，EPLAN犹如一座功能强大的指挥中枢。而对于每一位踏入这座殿堂的设计师而言，熟练驾驭其操作面板与掌握基本操作，无异于拿到了开启高效、精准设计大门的密钥。这不仅关乎绘图速度，更决定了项目数据的规范性、一致性与可复用性。本文将带你深入EPLAN的操控核心，从界面认识到高效实战，层层剥茧，助你从新手迅速蜕变为驾驭这款专业工具的行家里手。

初识指挥中心：EPLAN操作界面全景解读

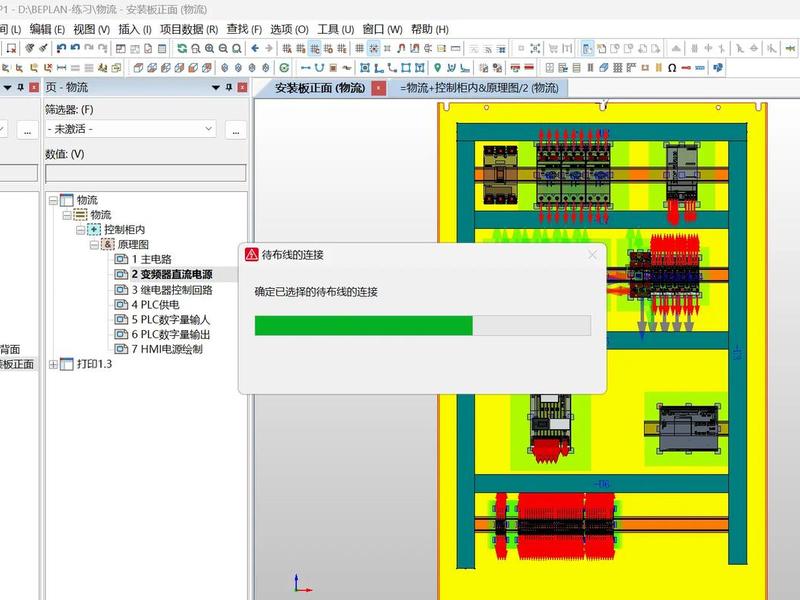

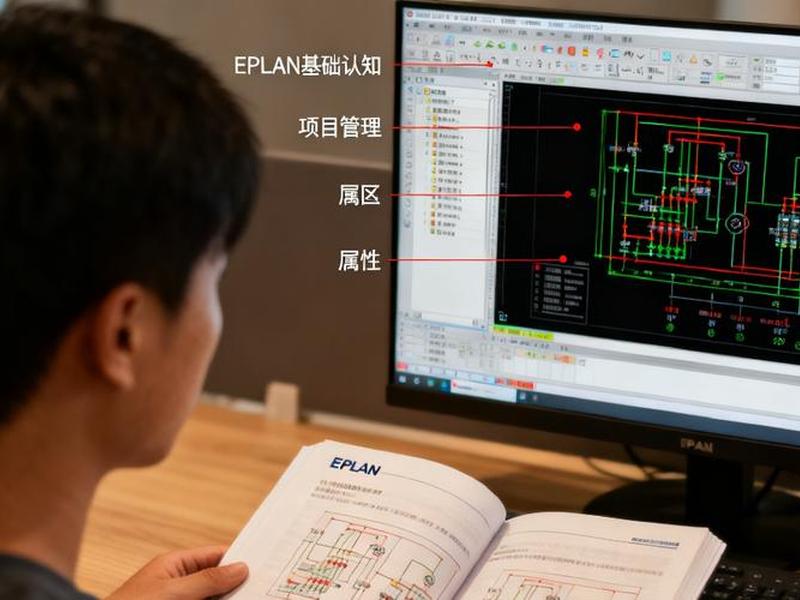

当你首次启动EPLAN，面对纷繁复杂的窗口与菜单，或许会感到一丝茫然。这片界面就是你的主战场，理解其布局是迈出的第一步。通常，中央最大的区域是图形编辑区，所有原理图、布局图都将在此呈现。环绕其周围的，则是各类功能面板和导航器，它们如同忠诚的副官，随时听候调遣。

项目导航器占据着重要位置，它以树状结构清晰展示项目的所有页、文件夹和图纸，让你对整个项目架构一目了然。设备导航器则罗列了项目中所有的元件、设备标识符，便于集中管理和属性修改。而图形编辑区上方的标准工具栏和下方的状态栏，则提供了最常用的命令快捷入口和当前操作状态提示。花时间熟悉每个面板的定位与功能，自定义将其拖放至顺手的位置，是打造个性化高效工作环境的基础。

更深一层，选项菜单中的“设置”是定制这片战场规则的司令部。在这里，你可以根据公司规范或个人习惯，预先定义好图层颜色、线型、字体样式、连接编号规则等。这些前期看似繁琐的配置，实则是避免后续大量重复修改、确保图纸标准统一的“定海神针”。一个配置得当的界面，能让你的设计思路流畅无阻，将注意力完全聚焦于电气逻辑本身。

绘制基石：图形与符号的高效插入与编辑

一切设计始于绘制。EPLAN提供了丰富的图形工具和庞大的符号库，但高效运用它们需要技巧。插入符号并非简单地放置图形，而是关联一个包含完整技术数据的“智能对象”。通过“插入”菜单选择所需符号，放置瞬间弹出的属性对话框至关重要，务必在此处准确填写设备标识符、部件编号等关键信息，这是后续自动生成报表、实现关联参考的根基。

对于直线、矩形、圆等基础图形，EPLAN的智能吸附和正交模式能保证绘制的精确性。更强大的是其图形编辑能力，如倒圆角、修剪、延伸等命令，可以轻松处理复杂轮廓。而“黑盒”功能，则允许你将一个未定义详细内部电路的复杂设备作为一个整体符号处理，仅定义其外部连接点，极大简化了原理图表达。

当遇到重复使用的标准电路单元，如电机启停回路、PLC电源模块时，切忌重复绘制。务必将其创建为“宏”。你可以将当前页面上的所有元素（符号、连接、文本）选中，保存为窗口宏或页面宏。之后在任意项目中，只需从宏库中拖拽插入，即可复用整套已验证的电路，保证设计标准化，效率提升立竿见影。

逻辑脉络：连接、电位与智能关联

如果说符号是骨骼，那么连接线就是赋予图纸生命的血脉。EPLAN中的连接不仅是视觉上的线，更是承载电位、信号逻辑的载体。使用“连接”工具绘制导线时，软件会自动在T型交叉处生成节点，并可为连接定义类型、颜色、线径等属性。更重要的是，通过“电位跟踪”功能，你可以清晰地看到同一电位在图纸中的传递路径。

“中断点”是管理跨页连接的神器。它相当于一个智能的“接线端子”，将一根长的连接线在逻辑上分段，并自动在不同页面间建立关联。正确使用中断点，能使多页原理图保持清晰的逻辑流，并自动生成准确的接线图表。与之配套的“连接编号”功能，可以按规则为每一段导线自动生成唯一的线号，确保现场接线无误。

EPLAN的“触点映像”功能堪称其灵魂。当你在不同页面放置了同一继电器（如-K1）的线圈和多个触点后，软件会自动在线圈符号旁显示所有关联触点的位置列表，在每个触点旁显示其线圈位置。这种双向、动态的智能关联，彻底解决了在多页图纸中追踪元件关系的噩梦，确保了设计的一致性，任何修改都能全局同步更新。

数据核心：部件管理与属性配置

在EPLAN中，每一个符号背后都应关联一个真实的“部件”。这步操作将图形符号与具体的产品型号、制造商、技术参数、甚至3D模型、采购信息绑定。通过部件库导航器，你可以从本地或在线库中搜索并选择对应部件，将其属性填入符号。这一步是图纸从“示意图”迈向“生产指导文件”的关键。

规范的部件管理带来巨大收益。它能自动生成精确的部件清单（BOM），直接用于采购和备料，避免人工统计的错误与疏漏。为后续的3D柜内布局、线槽计算提供数据基础。你可以根据实际需求，创建并维护公司专属的部件库，统一所有设计师的选用标准，提升项目数据的规范性与复用性。

属性配置则贯穿设计始终。除了部件属性，每个符号、连接、文本都拥有丰富的属性字段。通过格式刷工具，可以快速将一套属性设置复制到多个对象上。善用“属性筛选”功能，能在复杂的图纸中快速定位并批量修改具有特定属性的对象。将常用属性组合保存为“属性组合”，更能实现一键应用，极大提升操作效率。

成果输出：报表生成与项目交付

设计的最终价值在于指导生产与施工。EPLAN强大的自动化报表功能，能将设计数据瞬间转化为各种工程文档。在图纸设计完成后，通过“工具”菜单下的“报表”功能，可以一键生成端子图表、电缆图表、部件列表、设备清单、安装板布局图等。

报表的格式和内容高度可定制。你可以根据公司标准，设计独特的报表模板，定义需要显示的列、排序方式、分组条件等。一旦模板设定完成，之后所有项目都能沿用，确保交付物格式统一、专业。报表与原理图数据动态关联，原理图任何修改后，只需刷新报表即可同步更新，杜绝了传统方式中图纸与清单不一致的风险。

对于交付，除了传统的打印图纸，EPLAN支持将项目导出为PDF、DWG/DXF等多种通用格式，方便与不同软件平台的协作。利用其修订管理功能，可以清晰记录项目的每次更改版本。而项目的备份与恢复功能，则为数据安全提供了坚实保障。至此，一个从设计、数据管理到成品输出的完整闭环高效完成。

效率飞跃：快捷键、导航器与工作环境定制

高手与普通用户的区别，往往在于对效率工具的极致运用。EPLAN允许用户为几乎所有常用命令自定义快捷键。将“插入中断点”、“放置电位定义点”、“更新连接”等高频操作设置成顺手的快捷键（如F3、F4），让操作形成肌肉记忆，能让你彻底摆脱对菜单栏的依赖，设计行云流水。

各类导航器是你管理大型项目的雷达。设备导航器可以让你无需翻页，就查看、筛选、修改项目中所有设备的属性。连接导航器能统览所有导线信息。错误导航器则能快速定位并修复图纸中的逻辑或格式问题。学会利用导航器进行集中式、批量化操作，是从“绘图员”转向“设计管理者”的思维转变。

别忘了根据个人习惯和项目类型，精心雕琢你的工作环境。这包括调整图形编辑区的背景色以减少视觉疲劳，在层管理中预设好不同元素（如电位线、机械轮廓、注释）的显示样式，以及保存针对不同产品线的项目模板。一个高度个性化、优化的工作环境，是长期保持高效与舒适设计体验的终极秘诀。

从陌生到熟悉，从生涩到流畅，掌握EPLAN操作面板与基本操作的过程，是一场与电气设计智慧工具的深度对话。它要求你不仅学会点击哪里，更要理解每个操作背后的数据逻辑与设计哲学。从界面布局的宏观掌控，到图形符号的微观编辑；从逻辑连接的智能关联，到部件数据的核心管理；最终到成果的自动化输出与效率工具的极致利用，每一步都环环相扣，构建起一个严谨、高效、可靠的数字化设计工作流。当你真正驾驭了这些核心技能，EPLAN将不再仅仅是软件，而是你延伸的思维与双手，助你在电气设计的广阔天地中，精准、优雅地实现每一个创意与构想。
