在CAD的浩瀚数字世界里，坐标系如同精准的航海图与定位仪，是每一个点、每一条线得以精确存在的基石。你是否曾因图纸坐标错乱而功亏一篑？是否面对复杂的三维模型，不知从何下手定位？理解并熟练建立用户坐标系，正是从绘图新手迈向高手的必经之路。本文将从六大维度，为你揭开CAD建立XYZ坐标系的神秘面纱，助你彻底掌控图纸的“空间法则”。

一、 理解坐标系的底层逻辑

在深入操作前，必须厘清CAD中坐标系的核心概念。默认情况下，我们面对的是世界坐标系，其原点固定，方向恒定，是全局的绝对参考。当绘制倾斜平面上的图形或进行特定角度建模时，世界坐标系就显得力不从心。用户坐标系应运而生，它允许你将坐标原点、X轴与Y轴“搬”到空间的任何位置与方向，为局部绘图创建最顺手的“工作平面”。

这种从“绝对世界”到“灵活用户”的思维转换至关重要。建立用户坐标系，本质上是重新定义当前绘图平面的过程。无论是一个倾斜的屋顶，还是一个机械零件的斜面，你都可以通过UCS命令，创建一个贴合该表面的临时坐标系，从而像在水平面上一样轻松绘制二维图形。这是三维建模与复杂二维绘图中，化繁为简的核心技巧。

理解这一点，就能明白为何要学习建立坐标系。它不仅仅是移动一个坐标图标，更是对绘图空间进行主动规划和重构的能力。掌握了它，你便拥有了将任何空间平面“摆正”的魔力，让最复杂的结构也能在熟悉的XY平面上被精准勾勒。

二、 核心命令：UCS的完全解析

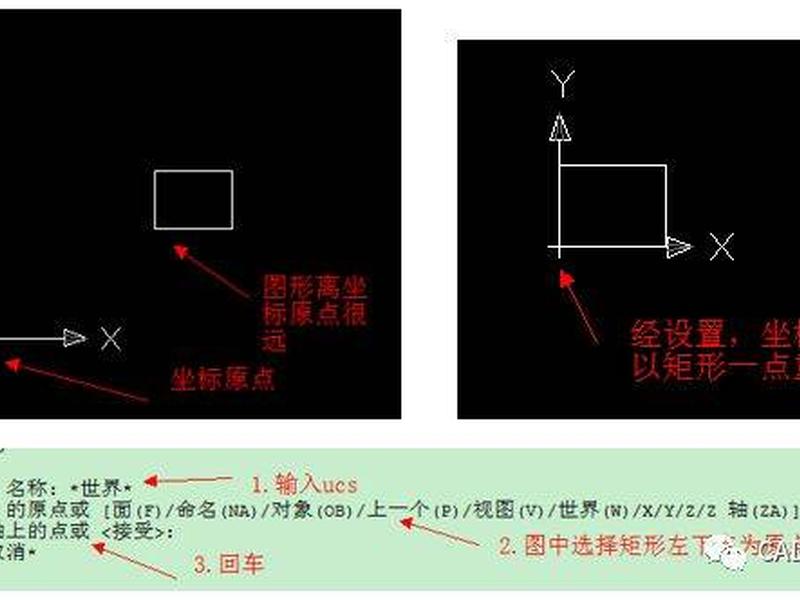

几乎所有自定义坐标系的操作，都始于一个神奇的命令：UCS。在命令行中输入UCS并回车，你将开启一扇通往灵活空间控制的大门。该命令提供了多种创建新坐标系的方法，每种都对应不同的应用场景。

最常用且直观的方法是“三点法”。输入UCS后，选择“新建”，再选择“三点”。在模型上指定一点作为新坐标系的原点；接着，指定另一点以确定X轴的正方向；再指定一点来定义Y轴的正方向（该点只需大致位于XY平面的正Y轴区域即可）。系统将自动通过右手定则确定Z轴。这种方法定位精准，适用于大多数已知三个特征点的情况。

UCS命令还包含“Z轴矢量”、“对象对齐”、“面对齐”等强大选项。“Z轴矢量”允许你通过指定原点和Z轴正方向上的一点来定义坐标系，特别适合已知垂直方向的情况。“对象对齐”能让你快速将坐标系与已有的直线、圆、圆弧等对象对齐，实现快速匹配。“面对齐”则专为三维实体表面设计，只需点击实体表面，UCS便会自动贴合上去，是三维建模的利器。

三、 从二维到三维的坐标实践

在二维绘图中建立坐标系，通常是为了将倾斜的图形部分“摆正”以便于标注和测量。例如，在一张建筑总平面图中，若某建筑轮廓与正北方向成一定角度，你可以通过UCS命令，将坐标系的原点移至该建筑一角，并将X轴对齐建筑的一条边。之后，所有在此坐标系下输入的坐标，都是相对于该建筑的局部坐标，极大方便了尺寸输入和对象捕捉。

进入三维空间，坐标系的作用更是无可替代。设想你要在一个倾斜的零件平面上打孔或绘制轮廓。如果坚持使用世界坐标系，计算每个点的三维坐标将是一场噩梦。而通过UCS的“三点法”或“面对齐”，你可以瞬间将XY平面“放置”在该倾斜平面上。之后，所有二维绘图命令（如画圆、画线）都将在这个新的平面上进行，仿佛它就是一个标准的水平面，坐标输入也变得简单直观。

完成局部绘制后，可以随时通过“UCS”命令中的“世界”选项，一键切换回世界坐标系，全局观察模型。这种在不同坐标系间自由切换的能力，是高效进行三维建模和装配的基石。它让你能够专注于局部结构的创建，而无需时刻进行复杂的空间坐标换算。

四、 动态UCS与精准捕捉技巧

除了手动创建静态UCS，CAD还提供了更为智能的“动态UCS”功能。开启此功能后，当光标移动到三维实体的某个平面上方时，该平面会高亮显示，并临时自动将UCS的XY平面对齐到此面。此时直接执行绘图命令（如画圆、矩形），图形便会自动创建在该平面上，结束后UCS自动恢复原状。

动态UCS极大地简化了在三维实体表面绘图的过程，尤其适用于快速添加特征。但要注意，它只是临时性的，对于需要反复在同一倾斜面上操作的情况，手动创建并保存一个命名UCS会更加高效。无论使用哪种UCS，结合“对象捕捉”功能都至关重要。确保捕捉开启，可以让你精确地将新坐标系的原点指定到已有图形的端点、中点、圆心等关键几何点上，保证模型的绝对精确关联。

五、 坐标系的管理与常见问题

当图纸中创建了多个用户坐标系后，有效管理它们就变得重要。通过“UCSMAN”命令或“工具”菜单下的“命名UCS”，可以打开UCS管理器。在这里，你可以为创建的UCS命名并保存，方便随时调用和恢复。例如，可以将一个复杂装配体中每个关键零件的绘图坐标系分别保存，在修改时快速切换。

在实际操作中，常会遇到坐标显示异常或测量结果与预期不符的问题。这往往与当前激活的坐标系有关。例如，在自定义坐标系下测量点的坐标，显示的是相对于该自定义原点的值，而非世界坐标。此时需要检查并切换到正确的坐标系下进行测量或标注。不同坐标系下的单位设置（如毫米与米）不一致，也会导致数值显示相差千倍，需在测量设置中统一。

六、 高级应用与效率提升

对于数控加工等专业领域，建立准确的加工坐标系是生成刀具路径的前提。在CAD/CAM软件中，创建加工坐标系的过程更为精细化，通常需要定义坐标系原点（常为工件零点）、X轴、Y轴方向以及Z轴（刀具轴向）。一些高级方法如“动态坐标系”，允许通过直接选取模型上的平面和边线来快速对齐坐标系，极大提升了编程效率。

掌握坐标系建立技巧，还能帮你解决图纸坐标混乱的“历史遗留问题”。如果一张外来图纸的整个图形偏离了正确位置，你可以通过移动命令，结合对象捕捉和坐标输入，将图纸上一个已知正确坐标的点，移动到对应的世界坐标位置，从而一次性校正整个图形。这比重新绘制要高效得多。

从基础的UCS命令到动态辅助，从二维摆正到三维建模，再到问题排查与高级应用，建立坐标系是一门融合了空间思维与操作技巧的学问。它不仅是软件操作，更是一种结构化、精准化的工作思维。当你能够随心所欲地定义和切换绘图平面时，你会发现，再复杂的空间结构，也不过是由一个个可被“驯服”的平面组合而成。
