在CAD的浩瀚数字宇宙中，每一个点、每一条线、每一个三维模型，都如同星辰般拥有其精确的“宇宙坐标”。你是否曾困惑于图纸上那些倾斜的零件如何精准绘制？是否在面对复杂的装配体时，感到定位无从下手？这一切的答案，都藏匿于“坐标系”这一核心概念之中。掌握CAD坐标系的建立与运用，就如同获得了打开精准设计大门的密钥，能将天马行空的创意，毫厘不差地锚定在数字画布之上。本文将带你深入探索CAD建系的奥秘，从基础原理到高级应用，为你揭开精准设计背后的坐标魔法。

一、理解坐标系的灵魂：WCS与UCS

在踏入建系实践之前，我们必须先理解CAD世界中两大坐标系的核心差异。世界坐标系，简称WCS，是CAD绘图空间永恒不变的绝对基准。它如同地球的经纬网，原点固定，坐标轴方向恒定，为所有图形元素提供了统一的、全局性的定位参照。无论你的设计多么复杂，WCS始终是那个不动如山的“定海神针”，确保整个图纸空间的秩序。

与之相对，用户坐标系，即UCS，则是设计师手中灵活多变的“万能尺”。它是用户根据绘图需要自定义的局部坐标系。你可以自由移动它的原点，旋转它的坐标轴，让它贴合任何一个倾斜的平面、任何一个特殊的结构。在绘制斜面图形、进行三维建模或从非常规视角操作时，UCS的价值便凸显无疑。它让你从WCS的“上帝视角”切换到“操作者视角”，极大地简化了绘图过程。

理解WCS的“不变”与UCS的“万变”，是驾驭CAD建系的第一步。WCS奠定了空间的绝对真理，而UCS则赋予了设计师在局部空间中定义相对真理的自由。两者的巧妙结合，共同构成了CAD精准设计的基石。

二、基础建系三步法：原点、X轴与Y轴

创建用户坐标系最经典、最直观的方法莫过于“三点法”。这种方法逻辑清晰，步骤简单，是初学者必须掌握的核心技能。第一步，指定新坐标系的原点。这个点将成为你新世界的“中心”，后续所有坐标都将以此点为参照。你可以通过捕捉图形上的特征点，如圆心、端点或交点，来精确定位原点。

第二步，指定X轴的正方向。在确定了原点之后，你需要定义水平基准的方向。点击或输入另一个点的位置，系统会自动将原点指向该点的方向定义为X轴正向。这一步决定了你新建坐标系的“东方”。第三步，指定XY平面上的一个点以确定Y轴方向。这个点不必在Y轴上，但它与原点连线在XY平面上的投影方向，将帮助系统确定Y轴的正向，从而完整定义出整个二维坐标平面。

通过这简单的三步，一个全新的、贴合你当前绘图需求的局部坐标系便宣告诞生。你可以立即在此坐标系下进行绘制、标注和编辑，所有操作都变得直观而高效。记住，熟练使用对象捕捉功能，是精准完成这三步的关键。

三、高级建系技巧：动态与定向创建

当你熟练基础操作后，可以探索更高效的建系方式，例如“动态UCS”和“Z轴矢量法”。动态UCS是一种智能辅助功能，开启后，当光标移动到三维实体的平面上时，UCS会自动临时对齐到该平面，方便你直接在该面上绘图，完成后又自动恢复原状。这尤其适用于在复杂三维模型的不同表面上快速添加特征。

“Z轴矢量”法则专注于定义坐标系的深度方向。你只需指定原点和Z轴正方向上的一个点，系统便会自动生成一个Z轴指向该点的新坐标系，同时X轴和Y轴的方向由系统根据右手定则自动确定。这种方法在需要严格控制深度方向，例如垂直于某个斜面建立坐标系时，显得格外有用。

你还可以通过“旋转”现有坐标系来创建新系。例如，可以命令UCS绕X、Y或Z轴旋转特定的角度，从而快速得到倾斜的坐标系。这些高级技巧能让你在面对复杂几何关系时，依然能游刃有余地建立最合适的绘图环境。

四、坐标系的实战应用场景

掌握建系方法后，关键在于将其应用于实际设计难题中。在机械制图中，当需要绘制一个与基准面成一定角度的斜孔或斜面时，最好的方法就是在斜面上建立一个新的UCS，然后像在水平面上一样轻松绘制其轮廓。在建筑设计中，绘制坡屋顶或异形幕墙时，建立与屋面或墙面平行的坐标系，可以使得门窗定位、细节标注变得异常简单。

在三维建模领域，UCS更是不可或缺。通过在不同方向、不同位置的平面上建立坐标系，可以像“搭积木”一样，在各个方位上创建和组合三维实体。例如，要在一个圆柱的侧面上创建一个凸台，只需将UCS移动到该侧面，然后绘制拉伸轮廓即可。没有UCS，许多三维操作将难以想象。

坐标标注是另一个重要应用。在总图布置、施工放样中，通过切换坐标系，可以测量和标注出点在特定施工坐标系下的坐标，直接指导现场作业。这确保了从数字图纸到物理世界的精确转换。

五、坐标系的管理与疑难解决

创建多个坐标系后，有效的管理至关重要。CAD允许你为每个自定义的UCS命名并保存。通过“UCS”命令中的“命名UCS”选项，你可以将常用的坐标系保存起来，方便随时调用和切换，避免重复设置的麻烦。

工作中常会遇到坐标显示异常或测量结果不符预期的问题。这通常源于坐标系未正确设置或切换。例如，标注的坐标值突然变得巨大或混乱，很可能是不小心在某个自定义UCS下进行了绝对坐标标注。应检查当前坐标系状态，并切换回世界坐标系或正确的用户坐标系。

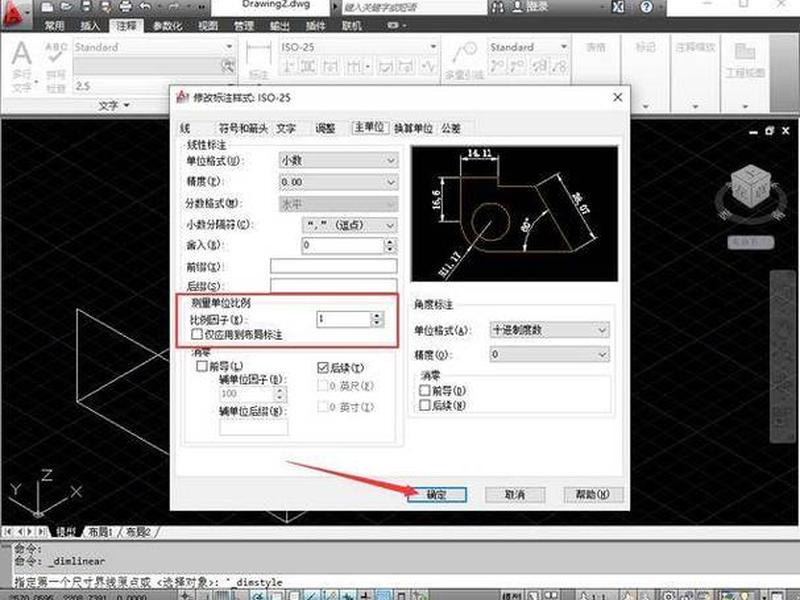

另一个常见问题是图纸坐标与实际测量坐标存在倍数差异，如相差1000倍。这往往是由于绘图单位设置不一致造成的，图纸可能以“米”为单位绘制，而标注或测量时却按“毫米”显示。需要在软件设置中统一单位，或在测量时进行单位换算。

六、从建系到精通：思维跃迁

真正精通CAD建系，意味着从操作层面上升到思维层面。坐标系不再仅仅是工具，而是一种空间思维的语言。它要求设计师在动手之前，就在脑海中清晰构建出物体的空间关系，并规划好最有效率的坐标基准序列。这种规划能力，是区分钟表匠与制表大师的关键。

优秀的工程师会像导演规划机位一样规划坐标系。他们会思考：哪个平面作为主要绘图面？哪个点作为装配基准？如何通过最少的坐标系切换完成整个设计？这种全局优化思维，能显著提升绘图效率和设计质量。建立规范的坐标系命名和图层管理习惯，能为团队协作和后续修改铺平道路。

最终，熟练的坐标系运用能达到“手中无系，心中有系”的境界。你能在WCS的全局掌控与UCS的局部自由之间无缝切换，坐标成为你延伸的感官，让你在数字空间中如臂使指，精准地构建出脑海中的每一个创意蓝图。
