在数字化设计的宏伟蓝图中，CAD软件是工程师和设计师手中最锋利的刻刀。许多人在沉浸于复杂的建模与绚丽的渲染时，却忽略了一个看似平凡实则至关重要的基石——图层管理。这如同建造摩天大楼时，只关注外立面的华丽，却忽视了内部钢筋骨架的科学排布。一张图纸的灵魂，往往就藏匿于其图层的秩序之中。混乱的图层是设计效率的隐形杀手，而规范的图层体系，则是通往高效、精准、协作顺畅的设计殿堂的金钥匙。本文将深入探讨CAD建设中图层管理的核心要义，揭示如何通过驾驭这一“隐形工程”，让你的设计作品不仅结构清晰，更能从浩瀚的网络信息中脱颖而出。

一、图层：数字设计的透明骨架

图层究竟是什么？想象一下传统的手工绘图时代，设计师们使用一张张透明的硫酸纸，分别绘制建筑的结构、管线、标注，最后叠加在一起形成完整的图纸。CAD中的图层，正是这一过程的数字化与智能化延伸。它远不止是简单的分层，而是一个功能强大的图形对象管理工具。

每一张图纸都可以看作是由无数个“透明层”叠加而成，每个图层都可以独立承载特定类型的图形元素，如墙体轮廓、尺寸标注、电气线路或填充图案。更重要的是，每个图层都能被赋予统一的属性“基因”——颜色、线型、线宽、打印样式乃至显示状态。这意味着，当你需要修改所有标注的颜色时，无需逐个点击成百上千个标注对象，只需调整“标注层”的颜色属性，所有隶属于该层的对象便会瞬间同步更新。这种“批量化”管理的能力，是提升绘图效率、确保图纸规范性的核心机制。

对于CAD建设而言，建立对图层概念的深刻认知是第一步。它不仅是图形存放的“文件夹”，更是控制图纸视觉表现与数据逻辑的核心枢纽。一个设计精良的图层结构，能让图纸在复杂中呈现清晰，在修改时保持从容。

二、规范命名：图层体系的导航图

打开一份图纸，如果映入眼帘的图层名称是“新建图层”、“图层1”、“aaa”或“不要删”，那么后续的协作与修改注定会陷入泥潭。图层名称是图纸信息架构的“导航图”，其重要性怎么强调都不为过。规范的命名是高效管理的前提。

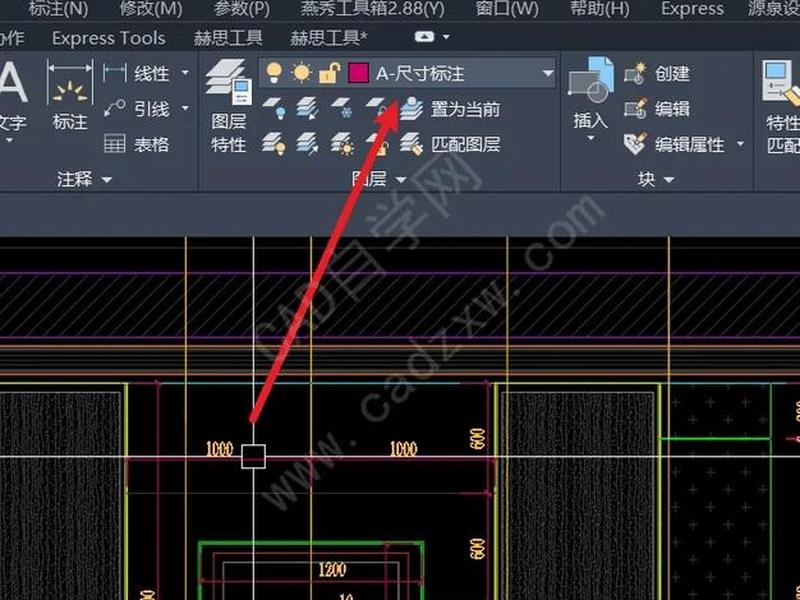

优秀的图层命名应遵循“直观、唯一、有序”的原则。名称应当清晰反映图层内对象的专业类别和功能，例如“A-建筑-墙体”、“P-给排水-管线”、“E-电气-照明”，而不是含糊的“线”或“图”。这种命名方式能让协作者一目了然，快速定位目标元素。许多企业和行业已形成内部的图层命名标准，这是团队协作和项目传承的宝贵财富。

在CAD建设实践中，建立并严格执行一套统一的图层命名规则，是提升团队整体效能、降低沟通成本的关键举措。它确保了图纸在不同人员、不同阶段流转时，信息不会因理解偏差而丢失或扭曲，为数字化协同设计奠定了坚实的数据基础。

三、属性配置：视觉与输出的统一语言

颜色、线型、线宽，这些图层属性绝非为了美观随意设置，它们是工程图纸的“视觉语言”和“输出指令”。统一的属性配置是图纸专业性与可读性的直接体现。

颜色用于快速区分不同类型的元素，例如建筑轮廓常用白色或黑色，中心线用红色，标注用绿色或蓝色。线型则直接表达图形的含义：实线代表可见轮廓，虚线代表隐藏线或规划线，点划线则常用于对称轴或中心线。线宽则定义了图形打印输出的粗细，直接影响图纸的层次感和清晰度，例如主要轮廓线使用0.3mm或0.5mm的粗线，而标注和辅助线则使用0.15mm或更细的线宽。

在CAD图层管理中，务必养成通过图层来控制对象属性的习惯，而非直接在对象特性栏中单独修改。这保证了同类对象属性的一致性。当需要整体调整某类元素的打印效果或显示样式时，图层属性的一键修改功能将展现出无可比拟的效率优势。

四、状态控制：高效编辑的智慧开关

图层的强大不仅在于分类与属性，更在于其灵活的状态控制能力。显示/隐藏、冻结/解冻、锁定/解锁，这三组开关是应对复杂图纸编辑的“智慧锦囊”。

“显示/隐藏”（灯泡图标）是最常用的功能，可以暂时让某个图层的元素不可见，帮助我们在繁杂的图形中聚焦于当前编辑区域。“冻结”（太阳图标）比关闭更进一步，被冻结图层上的对象不仅不显示，也不会参与图形的重生成计算，在处理超大、超复杂图纸时能显著提升软件运行速度。“锁定”（锁图标）则允许图层内容可见但不可选、不可编辑，完美保护那些已经完成、不希望被误改的图形部分，如图框、标题栏等。

熟练运用这些状态控制，如同一位交响乐指挥，能够随时让特定的“声部”（图层）静音、突出或进入保护状态，从而在纷繁的设计元素中游刃有余，专注于核心创作，极大提升绘图专注度与操作精度。

五、结构规划：面向协作与未来的蓝图

优秀的图层管理不是事后的修修补补，而是绘图开始前的顶层设计。这需要根据项目类型、专业分工和出图需求，进行前瞻性的图层结构规划。

一个结构清晰的图层体系，应该逻辑层次分明，分类粒度适中。例如，一个建筑项目的总图，可以按专业分为建筑、结构、给排水、暖通、电气等大类图层组，每个大类下再细分诸如“墙体”、“门窗”、“尺寸标注”、“文字说明”等子层。既要避免将所有内容堆砌在少数几个图层中，导致后期筛选困难；也要防止过度细分，创建出上百个琐碎的图层，增加管理负担。

特别是在团队协作和跨阶段交付的背景下，良好的图层结构规划意味着信息传递的高保真。它使得下游专业（如结构、机电）能准确无误地引用建筑底图，也使得图纸在项目全生命周期（设计、施工、运维）中都能被高效理解和利用，是CAD建设从个人技巧升华为团队标准和项目资产的关键一步。

六、持续维护：图层体系的活力之源

图层管理并非一劳永逸的设置，而是一个需要贯穿项目始终的动态维护过程。如同一个花园需要定期修剪，图层体系也需要在使用中不断优化和整理。

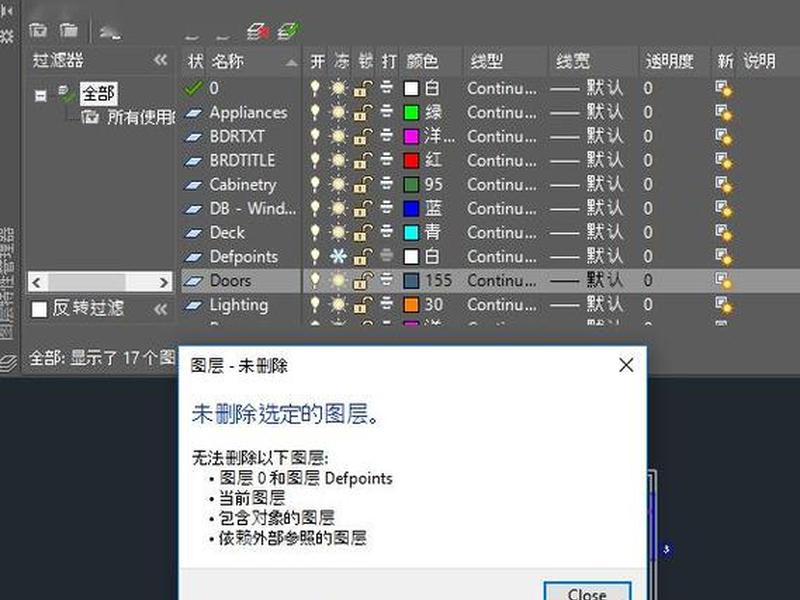

在绘图过程中，应时刻保持警惕，确保新绘制的图形被归入正确的图层。定期使用图层过滤器、图层隔离等工具检查图层的使用情况，清理未被使用的空图层，合并属性过于相近的冗余图层。对于团队项目，应建立图层标准的更新与同步机制，确保所有成员都在统一的“地图”上作业。

这种持续的维护，是保证图纸质量、应对频繁设计变更、以及为未来可能的二次开发或BIM应用做好数据准备的必要工作。它让图层体系始终保持活力与秩序，成为支撑CAD设计高效、准确运行的可靠基础设施。

CAD建设，远不止于掌握复杂的建模命令或渲染技巧。真正的内功，往往体现在对图层这类基础工具的深刻理解与娴熟运用之中。图层管理，这门“隐形工程”的艺术，是区分绘图员与设计师、杂乱图纸与专业作品的重要标尺。它构筑了数字设计的清晰骨架，统一了视觉表达的规范语言，更开启了高效协同与智能管理的大门。当每一根线条、每一个标注都被妥帖地安置在它应有的层级，图纸便不再是冰冷的点线面集合，而成为一部逻辑严密、易于阅读和交流的工程诗篇。从今天起，重新审视并精心构筑你的图层体系，让它成为你在CAD世界里构建万丈高楼最坚实、最有序的基石。
