在CAD设计的世界里，线条和图形构筑了工程的骨架，而表格则是串联起精确数据的血脉。你是否还在用直线工具一条条地“画”表格，耗费大量时间却依然难以对齐？是否曾因表格数据无法联动更新而感到困扰？今天，我们将彻底颠覆你对CAD制表的传统认知，为你揭开高效、精准、智能创建CAD表格的神秘面纱。无论是复杂的材料清单、详尽的尺寸规格表，还是专业的技术参数汇总，掌握CAD表格的正确创建方法，将让你的设计图纸如虎添翼，信息传达一目了然，极大提升工作效率和专业度。

一、 基础入门：启动表格创建核心命令

创建CAD表格的第一步，是找到正确的入口。最直接的方法是使用`TABLE`命令。在命令行中输入`TABLE`并回车，软件便会弹出“插入表格”对话框，这是创建表格的总控制台。对于习惯使用菜单栏的用户，可以依次点击菜单栏中的“绘图”->“表格”选项，同样能调出此对话框。值得注意的是，不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD）界面布局可能略有差异，但核心功能命令基本一致。

在这个初始对话框中，你将面对表格的第一次“塑形”。你需要在此设定表格的列数、行数、列宽与行高。这一步的设定尤为关键，它直接决定了表格的基本框架。建议在创建前，对需要填入的数据量有一个初步预估，避免后期频繁调整。例如，一份包含序号、名称、规格、数量、备注五个项目的材料清单，至少需要5列，而行数则根据材料种类的多少来确定。

许多初学者会忽略“表格样式”的设置。在对话框的“表格样式”区域，你可以选择预设的样式（如Standard），或点击旁边的按钮进入“表格样式管理器”，创建或修改专属的表格样式。在这里，你可以预先定义好标题行、表头行和数据行的文字字体、大小、颜色、对齐方式以及边框线型，实现表格风格的统一，为后续批量处理打下坚实基础。

二、 样式定制：打造专业统一的表格外观

一个专业、美观的表格，离不开精心的样式设计。CAD中的表格样式（TABLESTYLE）功能，就如同为表格穿上得体的“职业装”。通过执行`TABLESTYLE`命令，你可以打开表格样式对话框，新建或修改样式。样式管理分为“标题”、“表头”、“数据”三个单元样式，分别对应表格的不同部分，允许你进行差异化设置。

在“常规”选项卡中，你可以设置单元格的填充颜色、文字对齐方式（如居中、左对齐、右对齐）以及数据的格式类型（常规、数字、货币、日期等）。例如，将“数据”单元中“数量”列的数据格式设置为“整数”，“单价”列设置为“货币”，这样在输入数字时，软件会自动进行格式化，避免手动调整的麻烦。“文字”选项卡则掌管着文字的字体、高度、颜色和角度，确保表格内的文字清晰易读。

“边框”选项卡决定了表格的“筋骨”。你可以为不同线宽、线型和颜色的边框进行组合设置，例如将外边框设置为粗实线，内部网格线设置为细实线，以增强表格的层次感和可读性。设置完成后，将其“置为当前”，此后所有新创建的表格都将自动套用此样式，极大地保证了整套图纸中表格风格的一致性，彰显设计规范性。

三、 高效填充：数据录入与编辑的智慧

框架搭好，样式定型，接下来便是填充内容的环节。在CAD表格中输入数据非常直观：双击目标单元格，即可激活文字编辑器，直接输入内容。输入时，可以利用Tab键横向切换至下一个单元格，用方向键进行灵活导航，操作流畅。对于需要批量输入的数据，这种交互方式高效且直接。

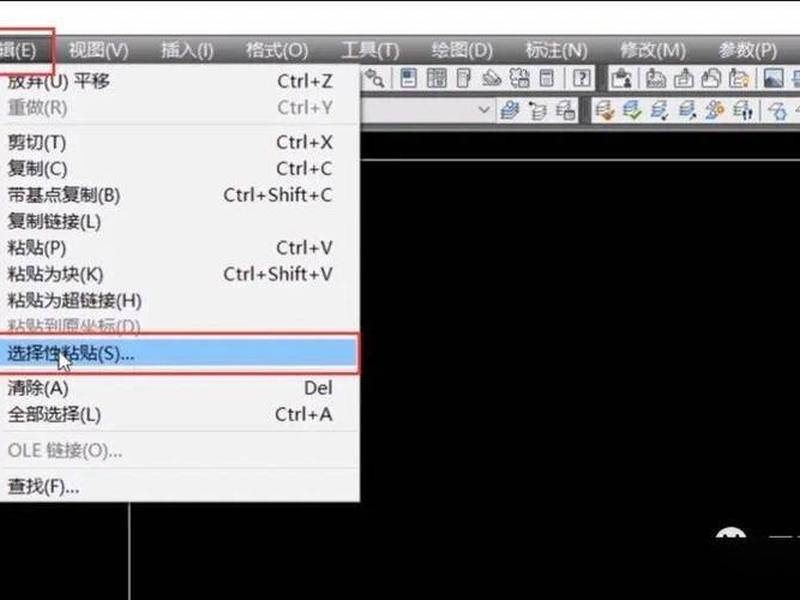

真正的效率提升来自于数据链接功能。在“插入表格”对话框中，选择“自数据链接”选项，可以将外部Excel表格与CAD表格动态关联起来。这意味着，你可以在Excel中维护和更新数据源，而CAD图纸中的表格会自动同步更新，无需重复手动输入。这对于需要频繁更新数据的工程预算表、物料清单等场景来说，是革命性的功能，能彻底杜绝数据不一致的问题。

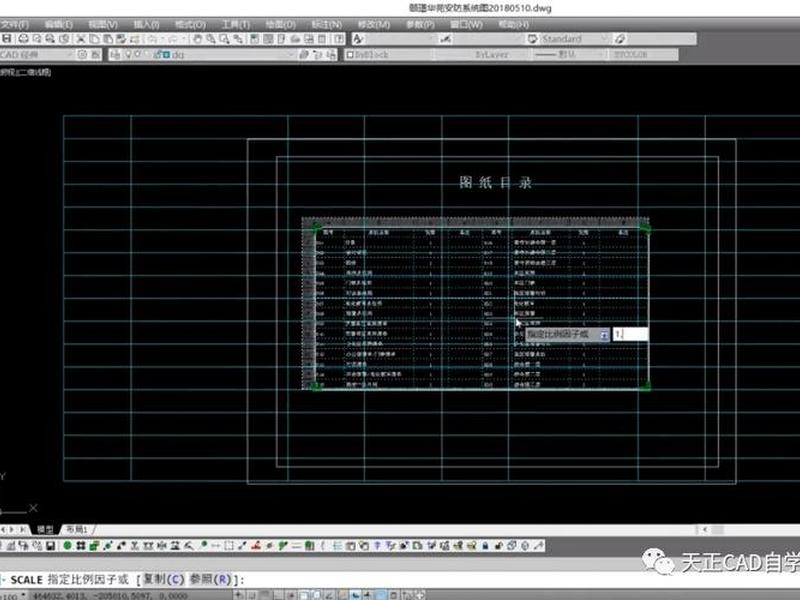

表格创建后，难免需要进行修改。选中整个表格或单个单元格，利用出现的夹点可以快速调整行高列宽。拖动表格四角的三角形夹点，可以等比例缩放整个表格；拖动列线或行线上的方形夹点，则可以单独调整某一列或某一行的尺寸。通过右键菜单或“表格”编辑工具栏，可以轻松实现插入/删除行或列、合并/拆分单元格、匹配单元格样式等高级操作，让表格调整变得随心所欲。

四、 高级技巧：公式计算与图块集成

CAD表格远非简单的文字容器，它具备一定的计算能力。在单元格中，你可以输入简单的公式。例如，在“总价”单元格（假设为D3）中，可以输入“=B3C3”（即数量乘以单价），软件会自动计算出结果。你还可以使用求和函数`=SUM(D3:D10)`来计算某一列数据的总和。这为直接在图纸上进行工程量统计、费用汇总提供了可能，让表格真正“活”起来。

另一个强大的功能是单元格内插入图块。在设计说明表或图例表中，经常需要将特定的符号图块与文字说明对应。你可以选中单元格，通过“表格”工具栏中的“插入块”功能，将预先定义好的图块（如各种阀门符号、电气元件符号）插入到单元格中，并与文字对齐排版。这使得表格不仅能承载数据，还能成为图形化信息的载体，表达更加丰富直观。

对于复杂的大型表格，CAD还支持“表格打断”功能。当表格行数过多，超出图纸布局的合理范围时，可以将其水平打断成主表格和次要表格两部分。次要表格可以放置在主表格的右侧、左侧或下方，并通过夹点手动调整位置。这一功能完美解决了长表格在有限图幅内的排版难题，保持了图纸的整洁与专业。

五、 避坑指南：常见问题与精准解决

在实际操作中，可能会遇到一些“意外”。例如，输入数字后，单元格的对齐方式突然变成了右对齐，与预设样式不符。这通常是因为CAD的智能格式识别功能在作祟：当它判断单元格内容为纯数字时，会自动应用数字的右对齐格式。解决方法是在定义表格样式时，在“单元样式”的“常规”选项卡中，将“数据类型”明确设置为“文字”，即可锁定对齐方式，避免自动变化。

有时从外部链接Excel数据后，发现表格内容无法更新或出现错误。这很可能是数据链接路径发生了改变或源文件被移动。此时需要检查并更新数据链接。在表格上右键，选择“数据链接”->“更新数据链接”或“编辑数据链接”，重新指定源文件路径即可。确保源文件在项目周期内保持路径稳定，是使用数据链接功能的最佳实践。

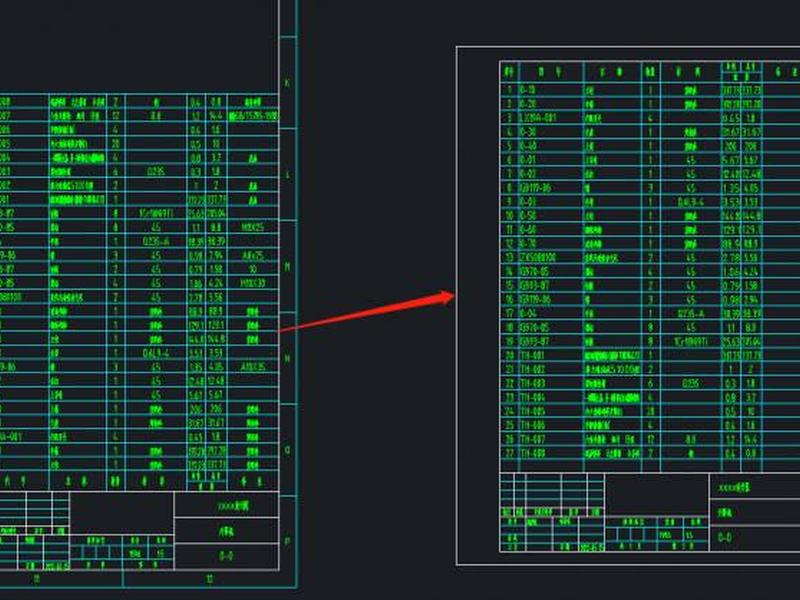

当需要将CAD表格数据导出进行二次分析时，可以利用软件的“提取表格”或“数据提取”功能。此功能能将CAD表格中的结构化数据导出为Excel或CSV格式。为了提高提取准确性，在提取前应确保图纸中的表格线条完整、文字清晰、无多余干扰图形。对于复杂表格，可分区域框选提取，然后在Excel中合并，以确保数据的完整性和正确性。
